После ощупывания система ЧПУ отображает текущие координаты центра окружности и радиус окружности PR HEIDENHAIN берет на себя ответственность за фун

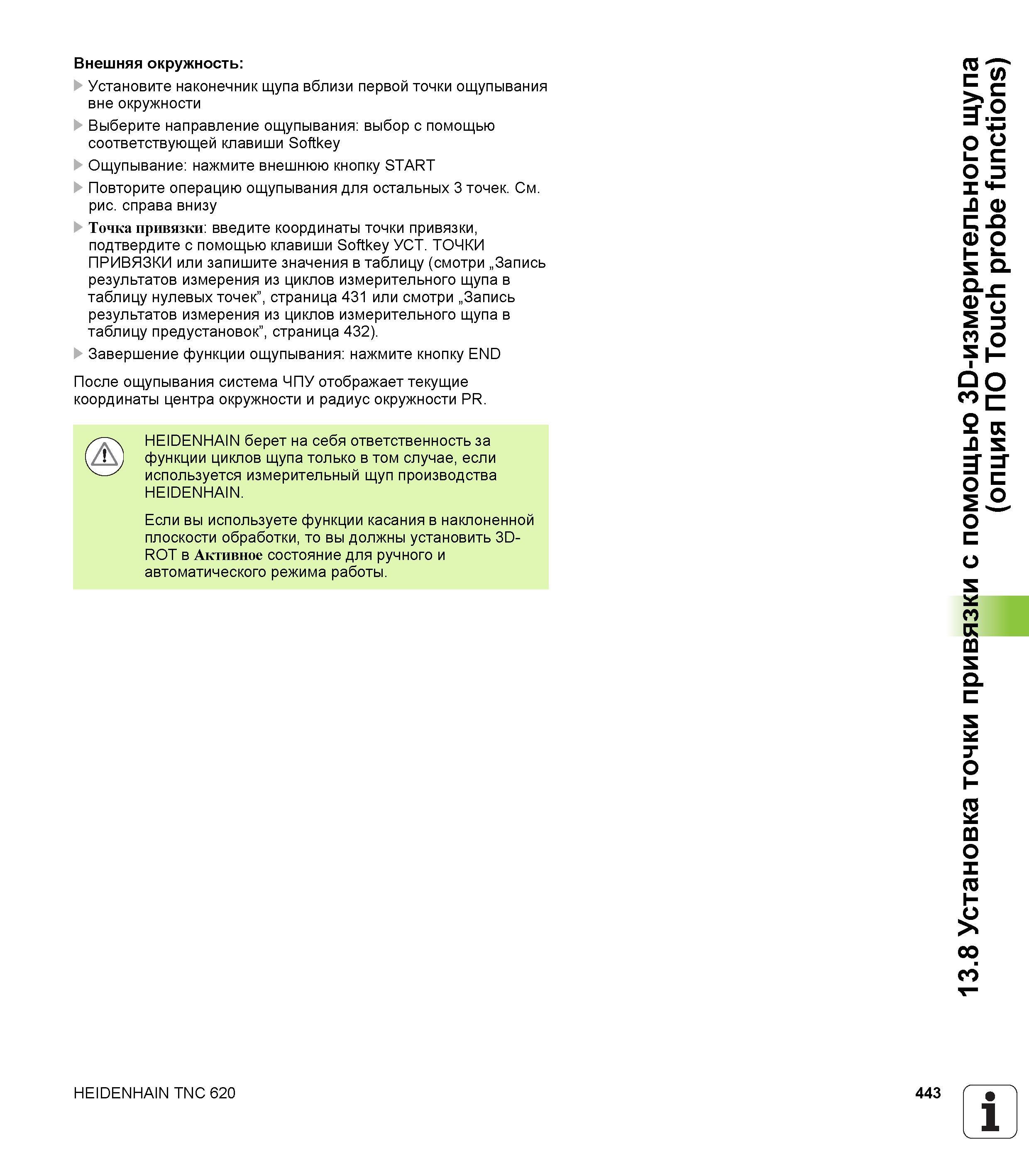

После ощупывания система ЧПУ отображает текущие координаты центра окружности и радиус окружности PR. HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае, если используется измерительный щуп производства HEIDENHAIN. Если вы используете функции касания в наклоненной плоскости обработки, то вы должны установить 3D-ROT в Активное состояние для ручного и автоматического режима работы. HEIDENHAIN TNC 620 443 1 13.8 Установка точки привязки с помощью 3D-измеpительного щупа Н (опция ПО Touch probe functions) Внешняя окружность U Установите наконечник щупа вблизи первой точки ощупывания вне окружности U Выберите направление ощупывания выбор с помощью соответствующей клавиши Softkey U Ощупывание нажмите внешнюю кнопку START U Повторите операцию ощупывания для остальных 3 точек. См. рис. справа внизу U Точка привязки введите координаты точки привязки, подтвердите с помощью клавиши Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек”, страница 431 или смотри „Запись результатов измерения из циклов измерительного щупа в таблицу предустановок”, страница 432). Завершение функции ощупывания нажмите кнопку END
