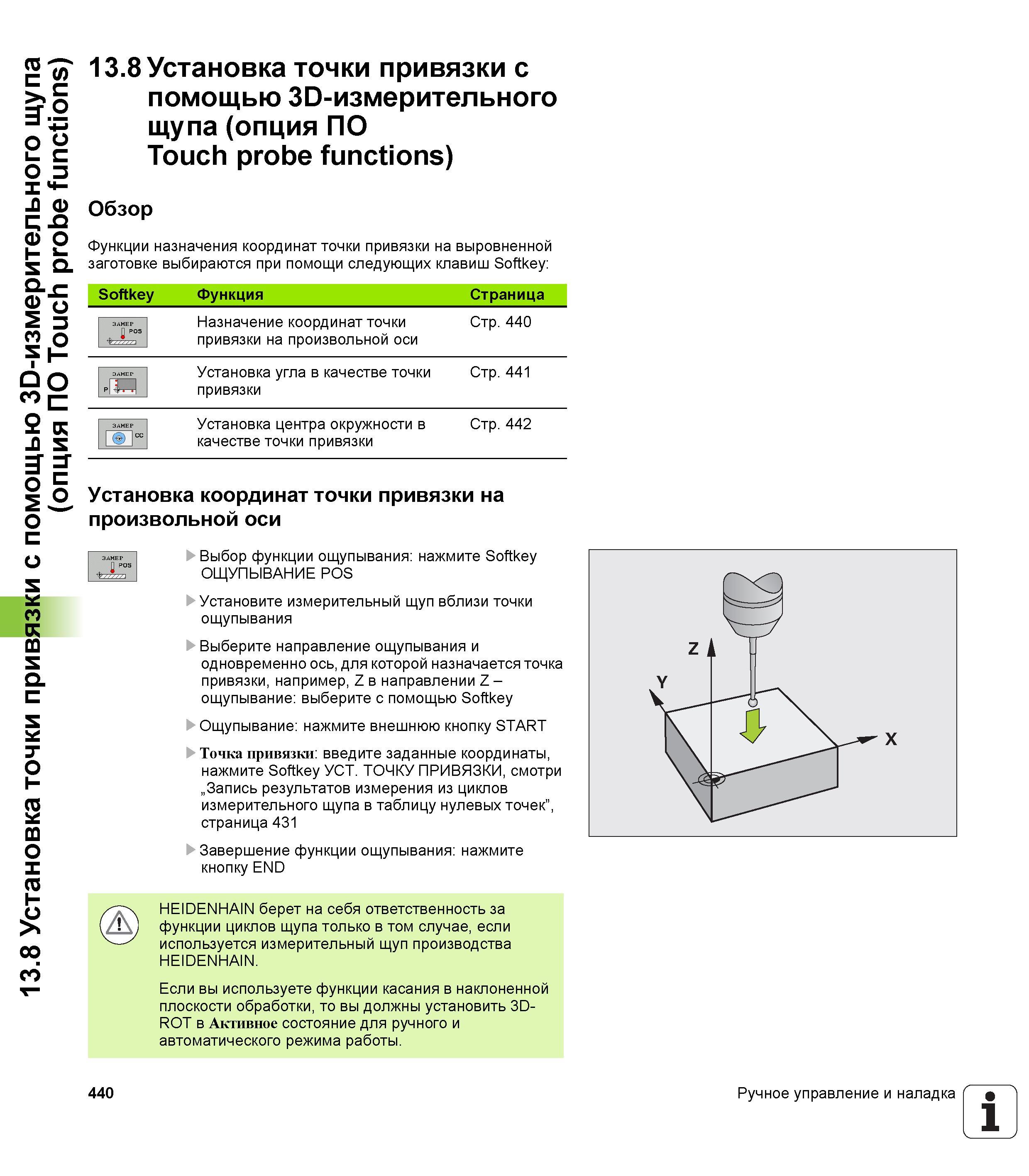

Функции назначения координат точки привязки на выровненной заготовке выбираются при помощи следующих клавиш Softkey Функция Страница Назначение координат точки Стр. 440 привязки на произвольной оси р -М Установка угла в качестве точки Стр. 441 привязки Установка центра окружности в Стр. 442 I 1сс качестве точки привязки Установка координат точки привязки на произвольной оси мер Выбор функции ощупывания нажмите Softkey ±Г ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи точки ощупывания Выберите направление ощупывания и одновременно ось, для которой назначается точка привязки, например, Z в направлении Z -ощупывание выберите с помощью Softkey Ощупывание нажмите внешнюю кнопку START Точка привязки введите заданные координаты, нажмите Softkey УСТ. ТОЧКУ ПРИВЯЗКИ, смотри „Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек”, страница 431 Завершение функции ощупывания нажмите кнопку END HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае, если используется измерительный щуп производства HEIDENHAIN. Если вы используете функции касания в наклоненной плоскости обработки, то вы должны установить 3D-ROT в Активное состояние для ручного и автоматического режима работы. 440 Ручное управление и наладка 1 13.8 Установка точки привязки с помощью 3D-измеpительного щупа (опция ПО Touch probe functions) 13.8 Установка точки привязки с помощью 3D-измеpительного щупа (опция ПО Touch probe functions) Обзор
