Система ЧПУ изменяет траекторию инструмента на величину поправки, на длину инструмента по оси шпинделя и на значение радиуса инструмента на плоскос

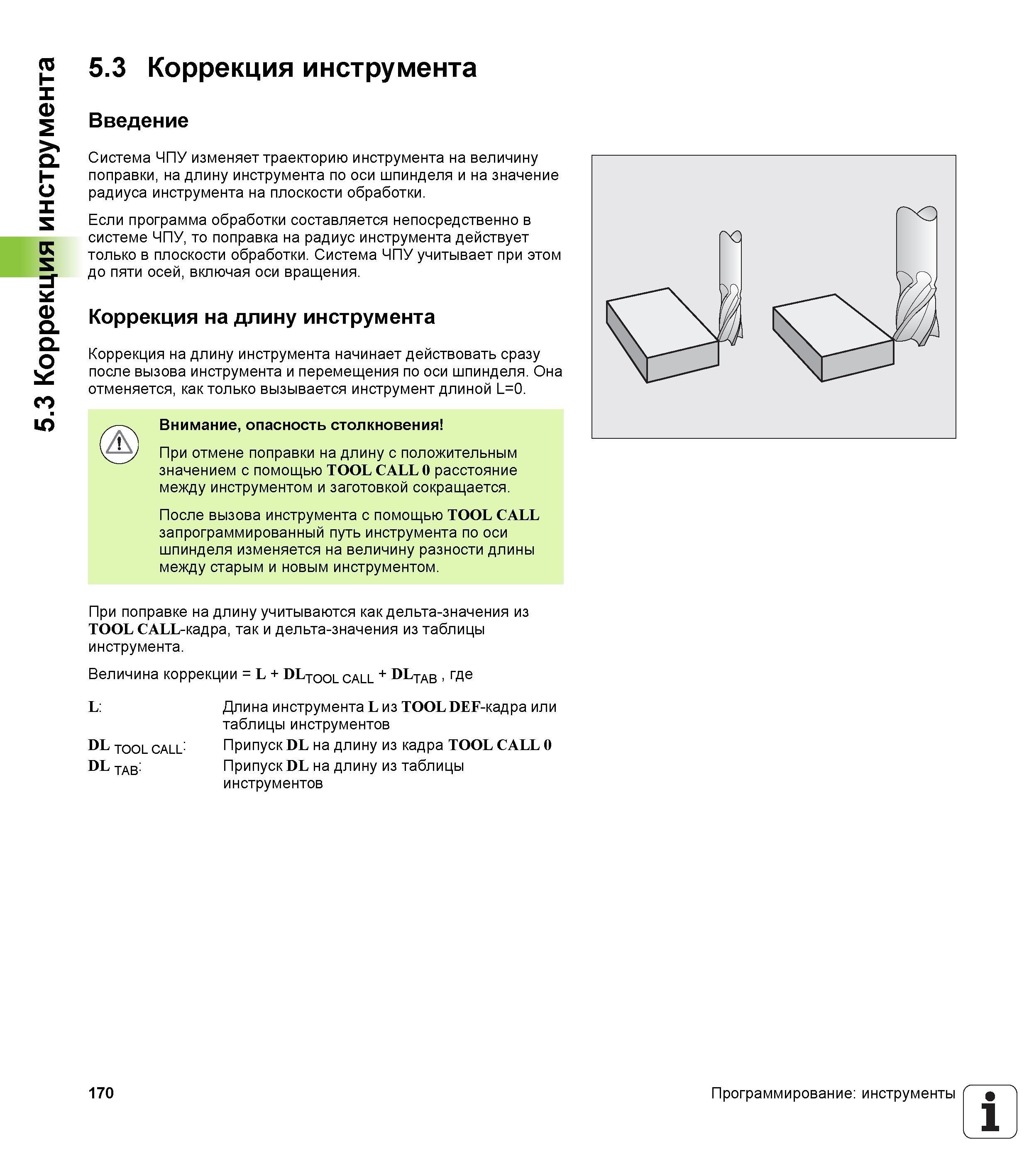

Система ЧПУ изменяет траекторию инструмента на величину поправки, на длину инструмента по оси шпинделя и на значение радиуса инструмента на плоскости обработки. Если программа обработки составляется непосредственно в системе ЧПУ, то поправка на радиус инструмента действует только в плоскости обработки. Система ЧПУ учитывает при этом до пяти осей, включая оси вращения. Коррекция на длину инструмента Коррекция на длину инструмента начинает действовать сразу после вызова инструмента и перемещения по оси шпинделя. Она отменяется, как только вызывается инструмент длиной L=0. Внимание, опасность столкновения При отмене поправки на длину с положительным значением с помощью TOOL CALL 0 расстояние между инструментом и заготовкой сокращается. После вызова инструмента с помощью TOOL CALL запрограммированный путь инструмента по оси шпинделя изменяется на величину разности длины между старым и новым инструментом. При поправке на длину учитываются как дельта-значения из TOOL CALL-кадра, так и дельта-значения из таблицы инструмента. Величина коррекции = L + DLTOol call + DLtab , где L Длина инструмента L из TOOL DEF-кадра или таблицы инструментов DL tool call Припуск DL на длину из кадра TOOL CALL 0 DL tab Припуск DL на длину из таблицы инструментов 170 Программирование инструменты 1 5.3 Коррекция инструмента 5.3 Коррекция инструмента Введение
