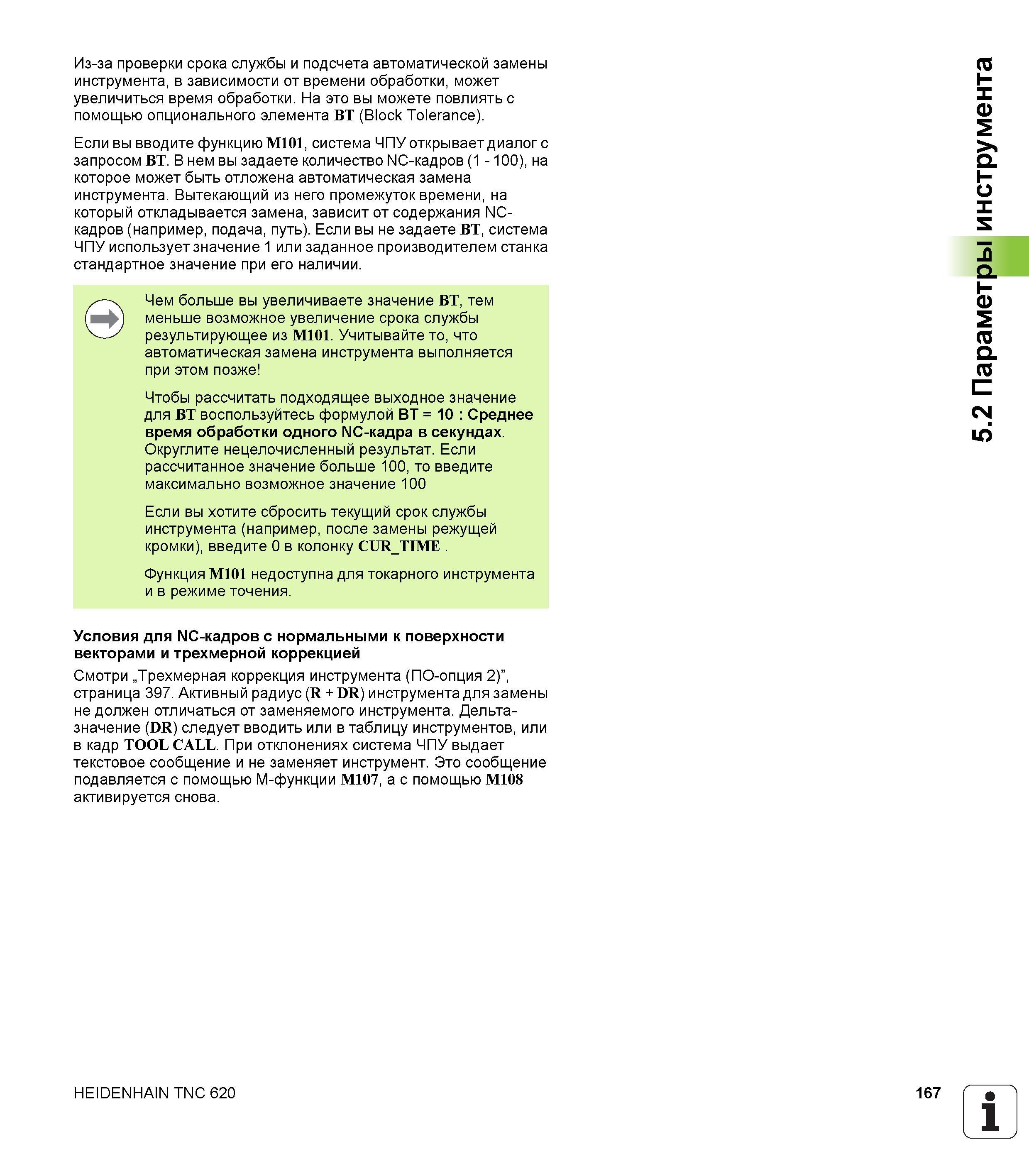

Если вы вводите функцию M101, система ЧПУ открывает диалог с запросом BT. В нем вы задаете количество NC-кадров (1 - 100), на которое может быть отложена автоматическая замена инструмента. Вытекающий из него промежуток времени, на который откладывается замена, зависит от содержания NC-кадров (например, подача, путь). Если вы не задаете BT, система ЧПУ использует значение 1 или заданное производителем станка стандартное значение при его наличии. Чем больше вы увеличиваете значение BT, тем меньше возможное увеличение срока службы результирующее из M101. Учитывайте то, что автоматическая замена инструмента выполняется при этом позже Чтобы рассчитать подходящее выходное значение для BT воспользуйтесь формулой BT = 10 Среднее время обработки одного NC-кадра в секундах. Округлите нецелочисленный результат. Если рассчитанное значение больше 100, то введите максимально возможное значение 100 Если вы хотите сбросить текущий срок службы инструмента (например, после замены режущей кромки), введите 0 в колонку CUR_TIME Функция M101 недоступна для токарного инструмента и в режиме точения. Условия для NC-кадров с нормальными к поверхности векторами и трехмерной коррекцией Смотри „Трехмерная коррекция инструмента (ПО-опция 2)”, страница 397. Активный радиус (R + DR) инструмента для замены не должен отличаться от заменяемого инструмента. Дельтазначение (DR) следует вводить или в таблицу инструментов, или в кадр TOOL CALL. При отклонениях система ЧПУ выдает текстовое сообщение и не заменяет инструмент. Это сообщение подавляется с помощью M-функции M107, а с помощью M108 активируется снова. HEIDENHAIN TNC 620 167 1 5.2 Параметры инструмента Из-за проверки срока службы и подсчета автоматической замены инструмента, в зависимости от времени обработки, может увеличиться время обработки. На это вы можете повлиять с помощью опционального элемента BT (Block Tolerance).
