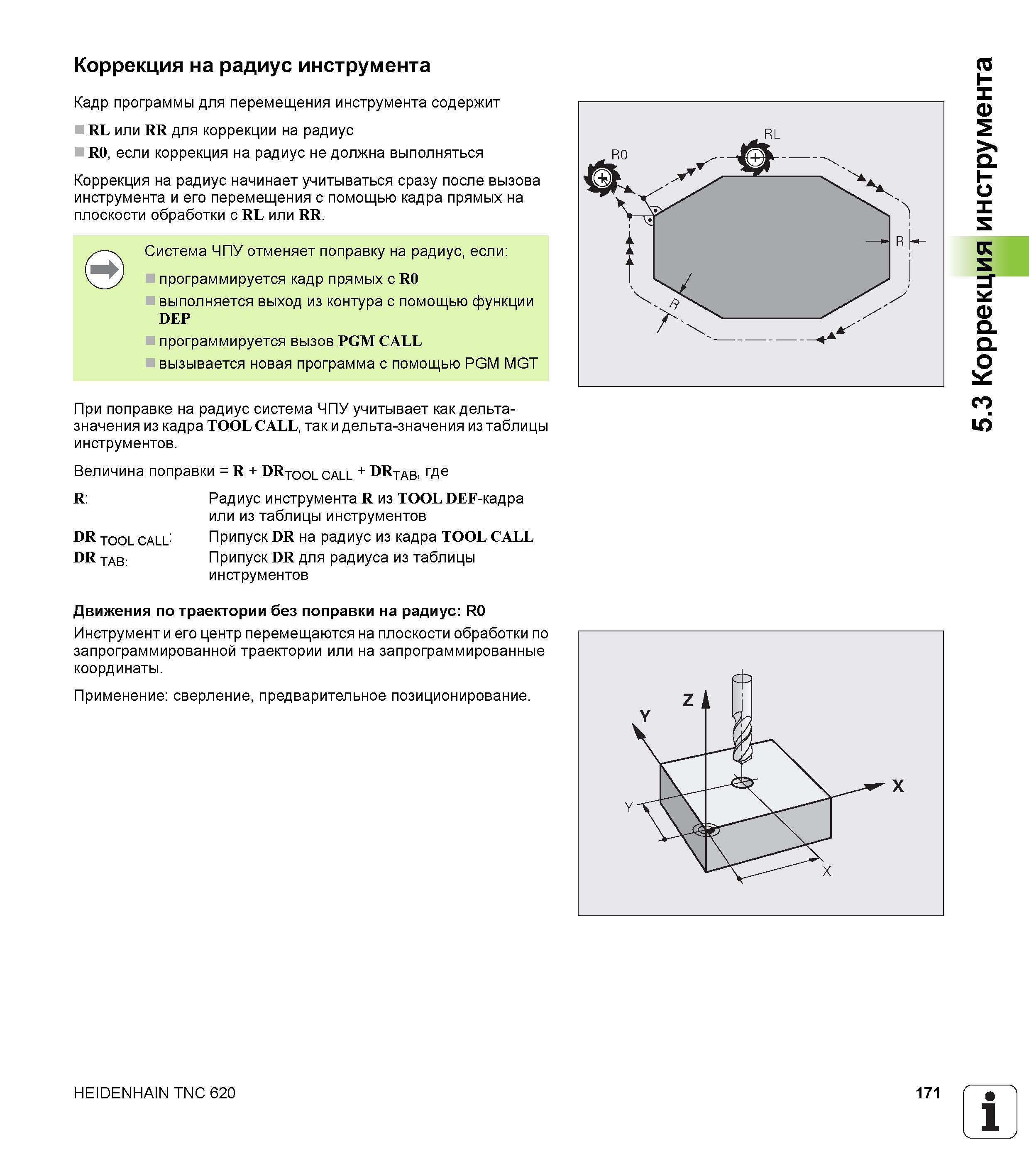

Коррекция на радиус начинает учитываться сразу после вызова инструмента и его перемещения с помощью кадра прямых на плоскости обработки с RL или RR

Коррекция на радиус начинает учитываться сразу после вызова инструмента и его перемещения с помощью кадра прямых на плоскости обработки с RL или RR. Система ЧПУ отменяет поправку на радиус, если программируется кадр прямых с R0 выполняется выход из контура с помощью функции DEP программируется вызов PGM CALL вызывается новая программа с помощью PGM MGT При поправке на радиус система ЧПУ учитывает как дельтазначения из кадра TOOL CALL, так и дельта-значения из таблицы инструментов. Величина поправки = R + DRTOol call + DRjab, где R Радиус инструмента R из TOOL DEF-кадра или из таблицы инструментов DR tool call Припуск DR на радиус из кадра TOOL CALL DR TAB Припуск DR для радиуса из таблицы инструментов Движения по траектории без поправки на радиус R0 Инструмент и его центр перемещаются на плоскости обработки по запрограммированной траектории или на запрограммированные координаты. Применение сверление, предварительное позиционирование. HEIDENHAIN TNC 620 171 1 5.3 Коррекция инструмента Коррекция на радиус инструмента Кадр программы для перемещения инструмента содержит RL или RR для коррекции на радиус R0, если коррекция на радиус не должна выполняться
