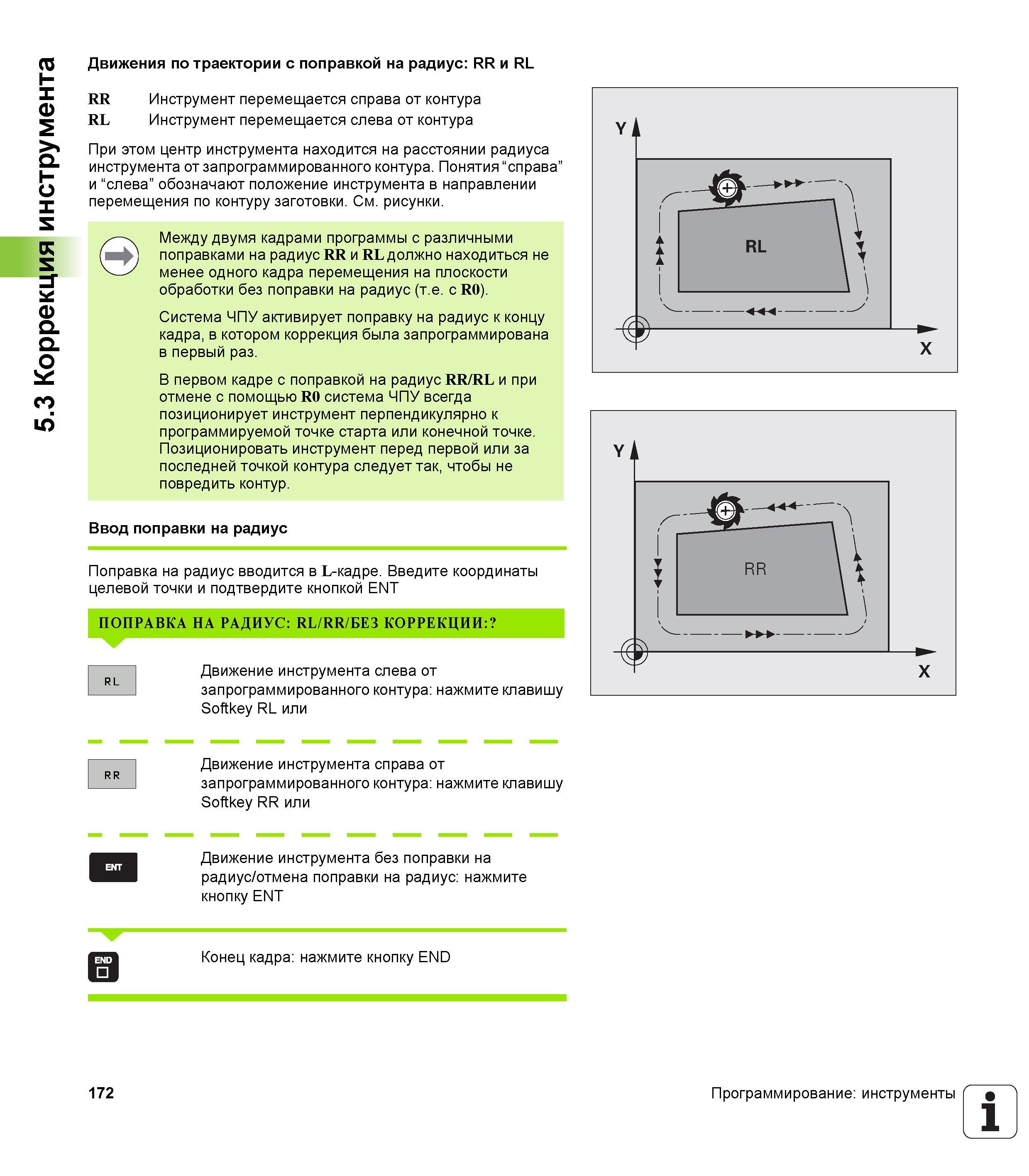

Между двумя кадрами программы с различными поправками на радиус RR и RL должно находиться не менее одного кадра перемещения на плоскости обработки

Между двумя кадрами программы с различными поправками на радиус RR и RL должно находиться не менее одного кадра перемещения на плоскости обработки без поправки на радиус (т.е. с R0). Система ЧПУ активирует поправку на радиус к концу кадра, в котором коррекция была запрограммирована в первый раз. В первом кадре с поправкой на радиус RR/RL и при отмене с помощью R0 система ЧпУ всегда позиционирует инструмент перпендикулярно к программируемой точке старта или конечной точке. Позиционировать инструмент перед первой или за последней точкой контура следует так, чтобы не повредить контур. Ввод поправки на радиус Поправка на радиус вводится в L-кадре. Введите координаты целевой точки и подтвердите кнопкой ENT ПОПРАВКА НА РАДИУС RL/RR/БЕЗ КОРРЕКЦИИ Движение инструмента слева от запрограммированного контура нажмите клавишу Softkey RL или RR Движение инструмента справа от запрограммированного контура нажмите клавишу Softkey RR или g Движение инструмента без поправки на радиус/отмена поправки на радиус нажмите кнопку ENT Конец кадра нажмите кнопку END 172 Программирование инструменты 1 5.3 Коррекция инструмента Движения по траектории с поправкой на радиус RR и RL RR Инструмент перемещается справа от контура RL Инструмент перемещается слева от контура При этом центр инструмента находится на расстоянии радиуса инструмента от запрограммированного контура. Понятия “ справа” и “слева” обозначают положение инструмента в направлении перемещения по контуру заготовки. См. рисунки.
