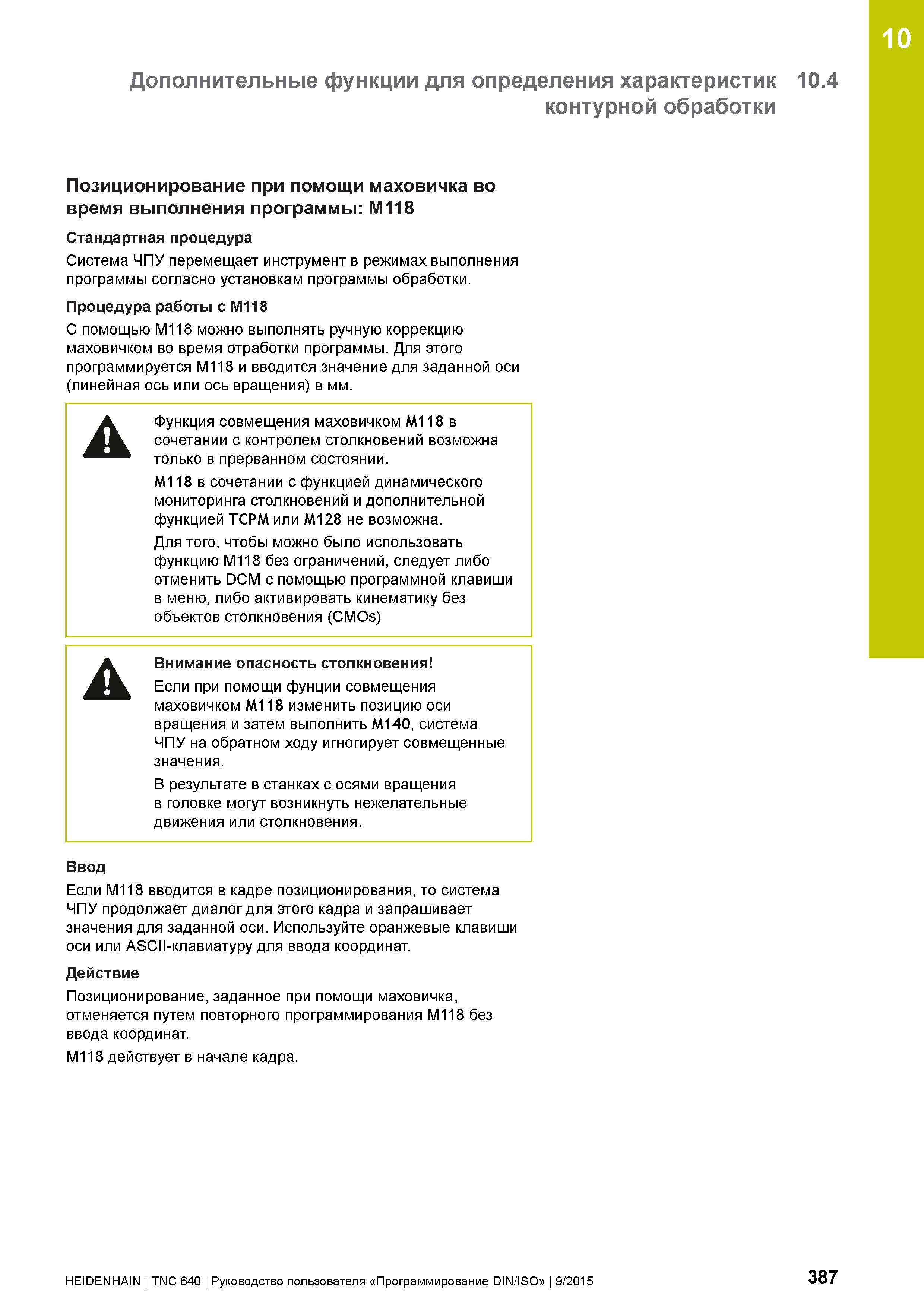

387 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.387

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 387 0387 Lab2u

10 Дополнительные функции для определения характеристик 10.4 контурной обработки Позиционирование при помощи маховичка во время выполнения программы: M118 Стандартная процедура Система ЧПУ перемещает инструмент в режимах выполнения программы согласно установкам программы обработки. Процедура работы с M118 С помощью M118 можно выполнять ручную коррекцию маховичком во время отработки программы. Для этого программируется M118 и вводится значение для заданной оси (линейная ось или ось вращения) в мм. А Функция совмещения маховичком M118 в сочетании с контролем столкновений возможна только в прерванном состоянии. M118 в сочетании с функцией динамического мониторинга столкновений и дополнительной функцией TCPM или M128 не возможна. Для того, чтобы можно было использовать функцию M118 без ограничений, следует либо отменить DCM с помощью программной клавиши в меню, либо активировать кинематику без объектов столкновения (CMOs) А Внимание опасность столкновения Если при помощи фунции совмещения маховичком M118 изменить позицию оси вращения и затем выполнить M140, система ЧПУ на обратном ходу игногирует совмещенные значения. В результате в станках с осями вращения в головке могут возникнуть нежелательные движения или столкновения. Ввод Если M118 вводится в кадре позиционирования, то система ЧПУ продолжает диалог для этого кадра и запрашивает значения для заданной оси. Используйте оранжевые клавиши оси или ASCII-клавиатуру для ввода координат. Действие Позиционирование, заданное при помощи маховичка, отменяется путем повторного программирования M118 без ввода координат. M118 действует в начале кадра. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 387
