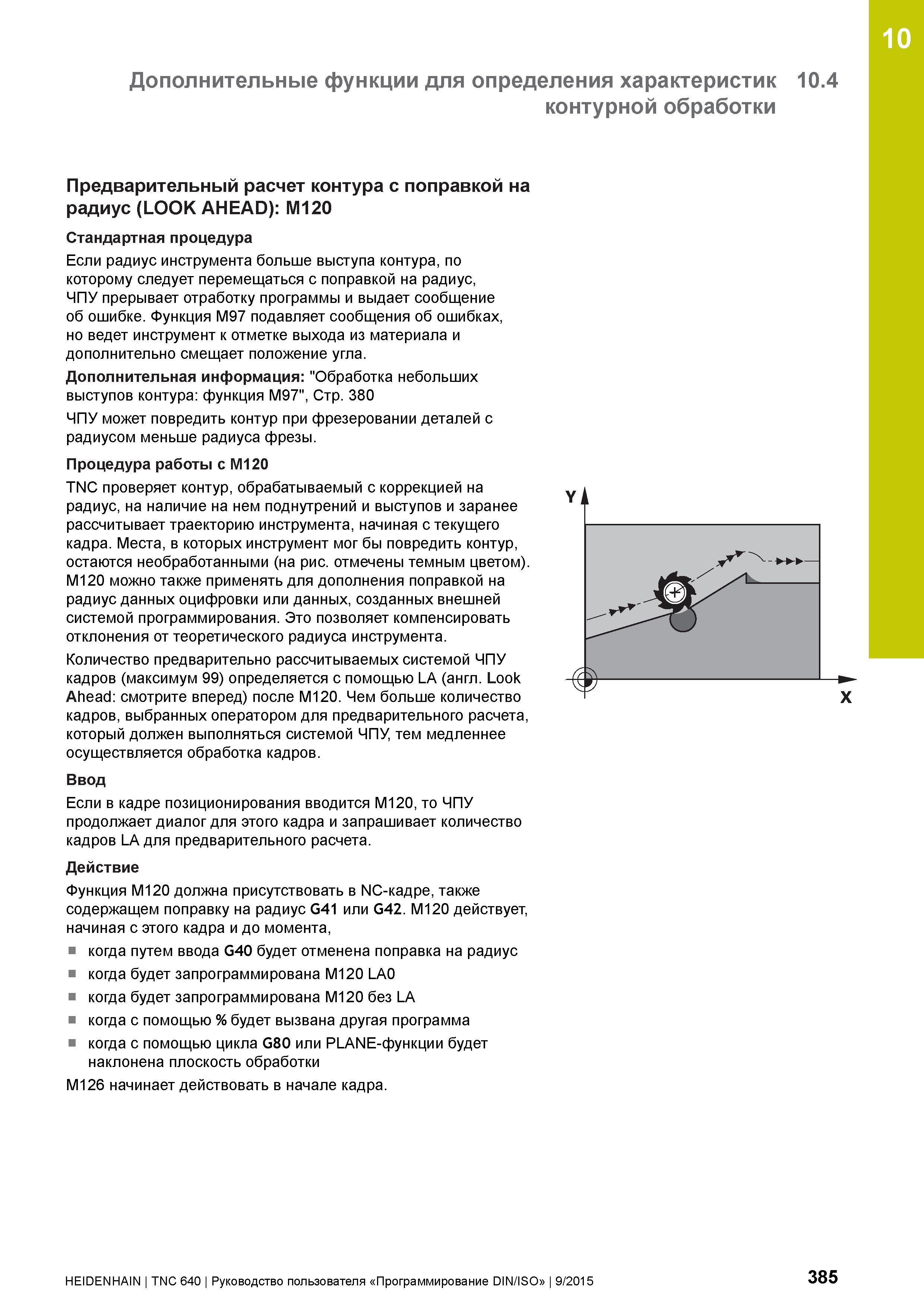

10 Дополнительные функции для определения характеристик 10.4 контурной обработки Предварительный расчет контура с поправкой на радиус (LOOK AHEAD): M120 Стандартная процедура Если радиус инструмента больше выступа контура, по которому следует перемещаться с поправкой на радиус, ЧПУ прерывает отработку программы и выдает сообщение об ошибке. Функция M97 подавляет сообщения об ошибках, но ведет инструмент к отметке выхода из материала и дополнительно смещает положение угла. Дополнительная информация: "Обработка небольших выступов контура: функция M97", Стр. 380 ЧПУ может повредить контур при фрезеровании деталей с радиусом меньше радиуса фрезы. Процедура работы с M120 TNC проверяет контур, обрабатываемый с коррекцией на радиус, на наличие на нем поднутрений и выступов и заранее рассчитывает траекторию инструмента, начиная с текущего кадра. Места, в которых инструмент мог бы повредить контур, остаются необработанными (на рис. отмечены темным цветом) M120 можно также применять для дополнения поправкой на радиус данных оцифровки или данных, созданных внешней системой программирования. Это позволяет компенсировать отклонения от теоретического радиуса инструмента. Количество предварительно рассчитываемых системой ЧПУ кадров (максимум 99) определяется с помощью LA (англ. Look Ahead: смотрите вперед) после M120. Чем больше количество кадров, выбранных оператором для предварительного расчета который должен выполняться системой ЧПУ, тем медленнее осуществляется обработка кадров. Ввод Если в кадре позиционирования вводится M120, то ЧПУ продолжает диалог для этого кадра и запрашивает количество кадров LA для предварительного расчета. Действие Функция M120 должна присутствовать в NC-кадре, также содержащем поправку на радиус G41 или G42. M120 действует, начиная с этого кадра и до момента, когда путем ввода G40 будет отменена поправка на радиус когда будет запрограммирована M120 LA0 когда будет запрограммирована M120 без LA когда с помощью % будет вызвана другая программа когда с помощью цикла G80 или PLANE-функции будет наклонена плоскость обработки M126 начинает действовать в начале кадра. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 385
