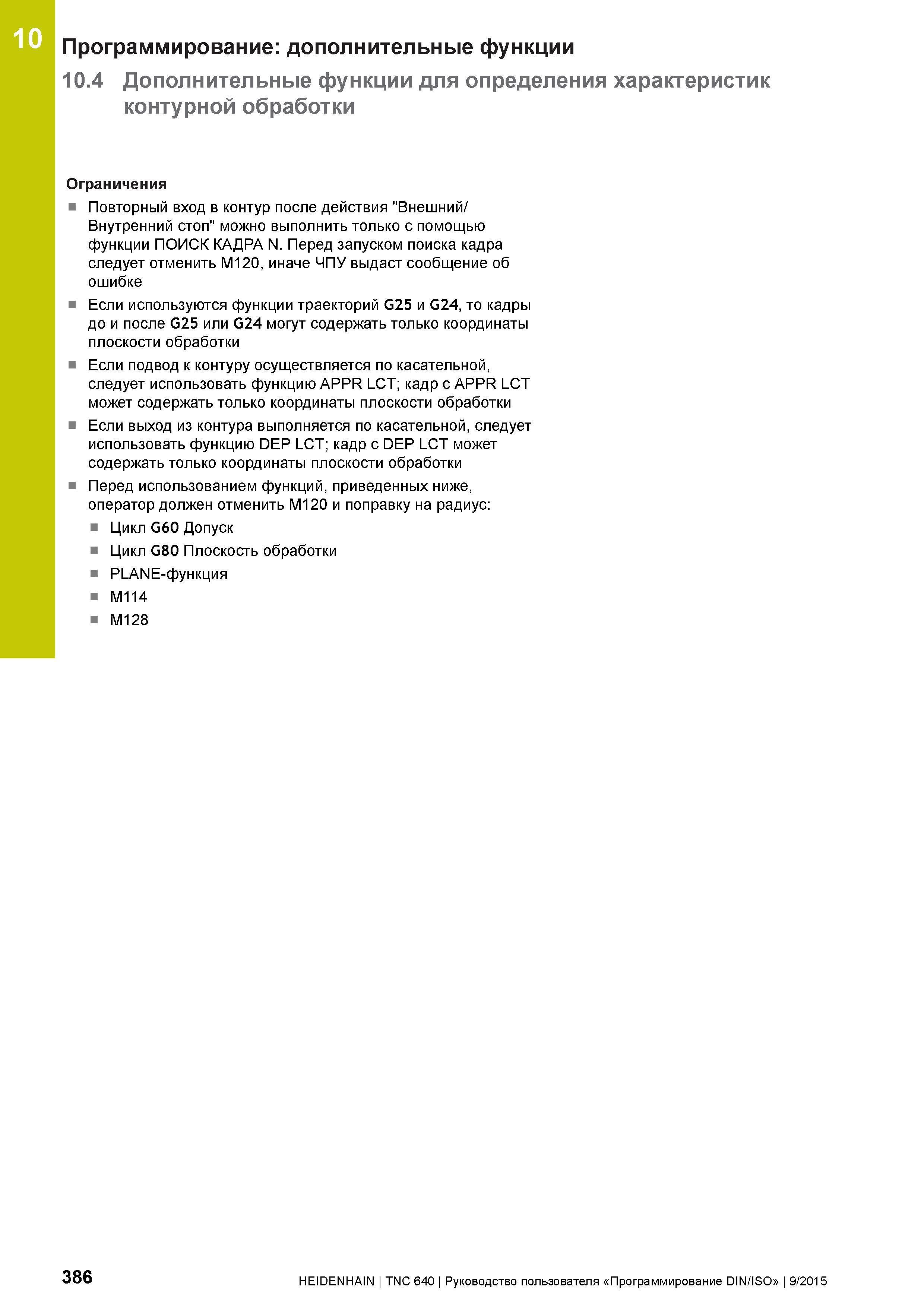

10 Программирование: дополнительные функции 10.4 Дополнительные функции для определения характеристик контурной обработки Ограничения Повторный вход в контур после действия "Внешний/ Внутренний стоп" можно выполнить только с помощью функции ПОИСК КАДРА N. Перед запуском поиска кадра следует отменить М120, иначе ЧПУ выдаст сообщение об ошибке Если используются функции траекторий G25 и G24, то кадры до и после G25 или G24 могут содержать только координаты плоскости обработки Если подвод к контуру осуществляется по касательной, следует использовать функцию APPR LCT; кадр с APPR LCT может содержать только координаты плоскости обработки Если выход из контура выполняется по касательной, следует использовать функцию DEP LCT; кадр с DEP LCT может содержать только координаты плоскости обработки Перед использованием функций, приведенных ниже, оператор должен отменить M120 и поправку на радиус: Цикл G60 Допуск Цикл G80 Плоскость обработки PLANE-функция M114 M128 386 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
