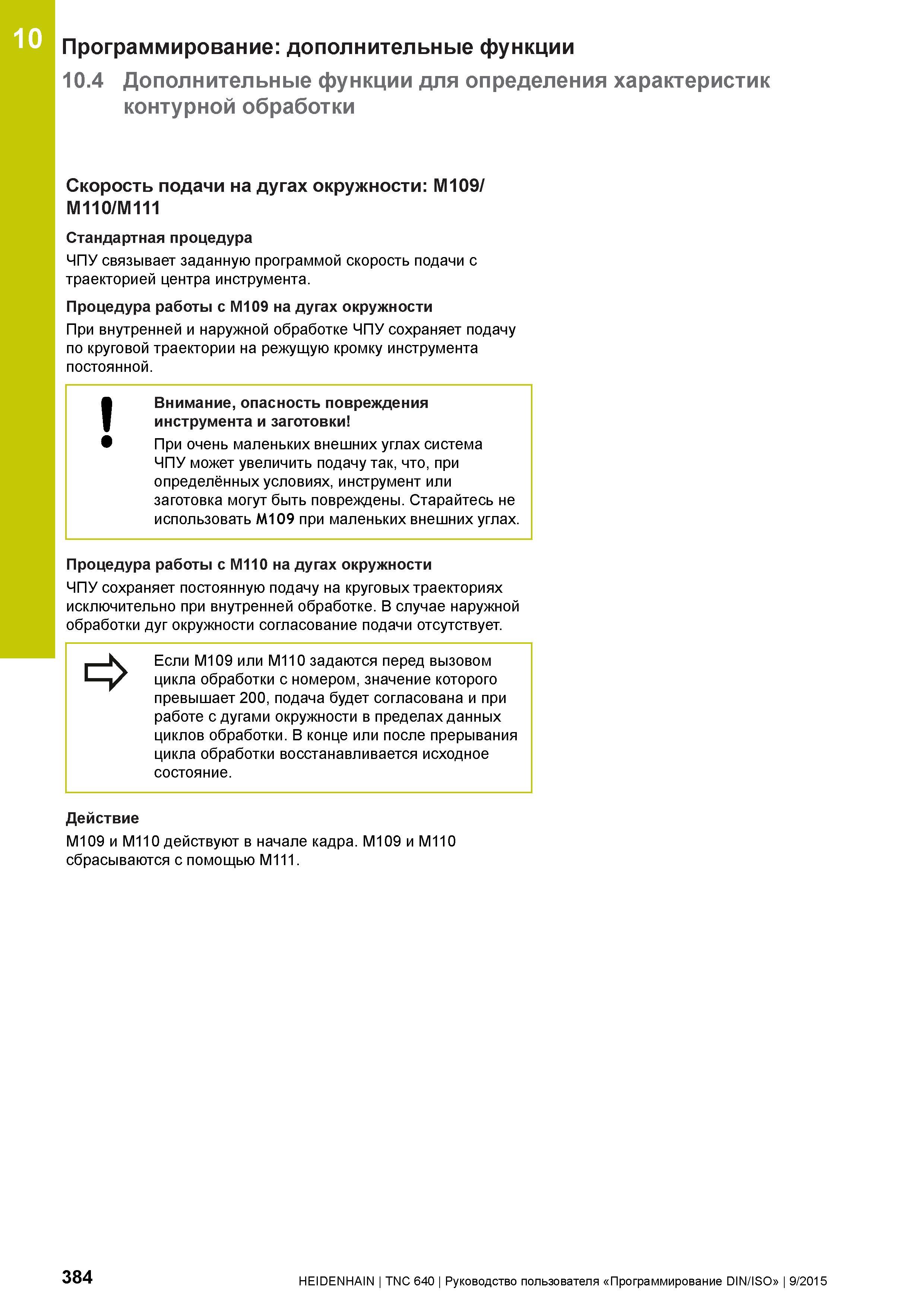

10 Программирование: дополнительные функции 10.4 Дополнительные функции для определения характеристик контурной обработки Скорость подачи на дугах окружности: M109/ M110/M111 Стандартная процедура ЧПУ связывает заданную программой скорость подачи с траекторией центра инструмента. Процедура работы с M109 на дугах окружности При внутренней и наружной обработке ЧПУ сохраняет подачу по круговой траектории на режущую кромку инструмента постоянной. Внимание, опасность повреждения инструмента и заготовки При очень маленьких внешних углах система ЧПУ может увеличить подачу так, что, при определённых условиях, инструмент или заготовка могут быть повреждены. Старайтесь не использовать M109 при маленьких внешних углах. Процедура работы с М110 на дугах окружности ЧПУ сохраняет постоянную подачу на круговых траекториях исключительно при внутренней обработке. В случае наружной обработки дуг окружности согласование подачи отсутствует. Если M109 или M110 задаются перед вызовом цикла обработки с номером, значение которого превышает 200, подача будет согласована и при работе с дугами окружности в пределах данных циклов обработки. В конце или после прерывания цикла обработки восстанавливается исходное состояние. Действие M109 и M110 действуют в начале кадра. M109 и M110 сбрасываются с помощью M111. 384 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
