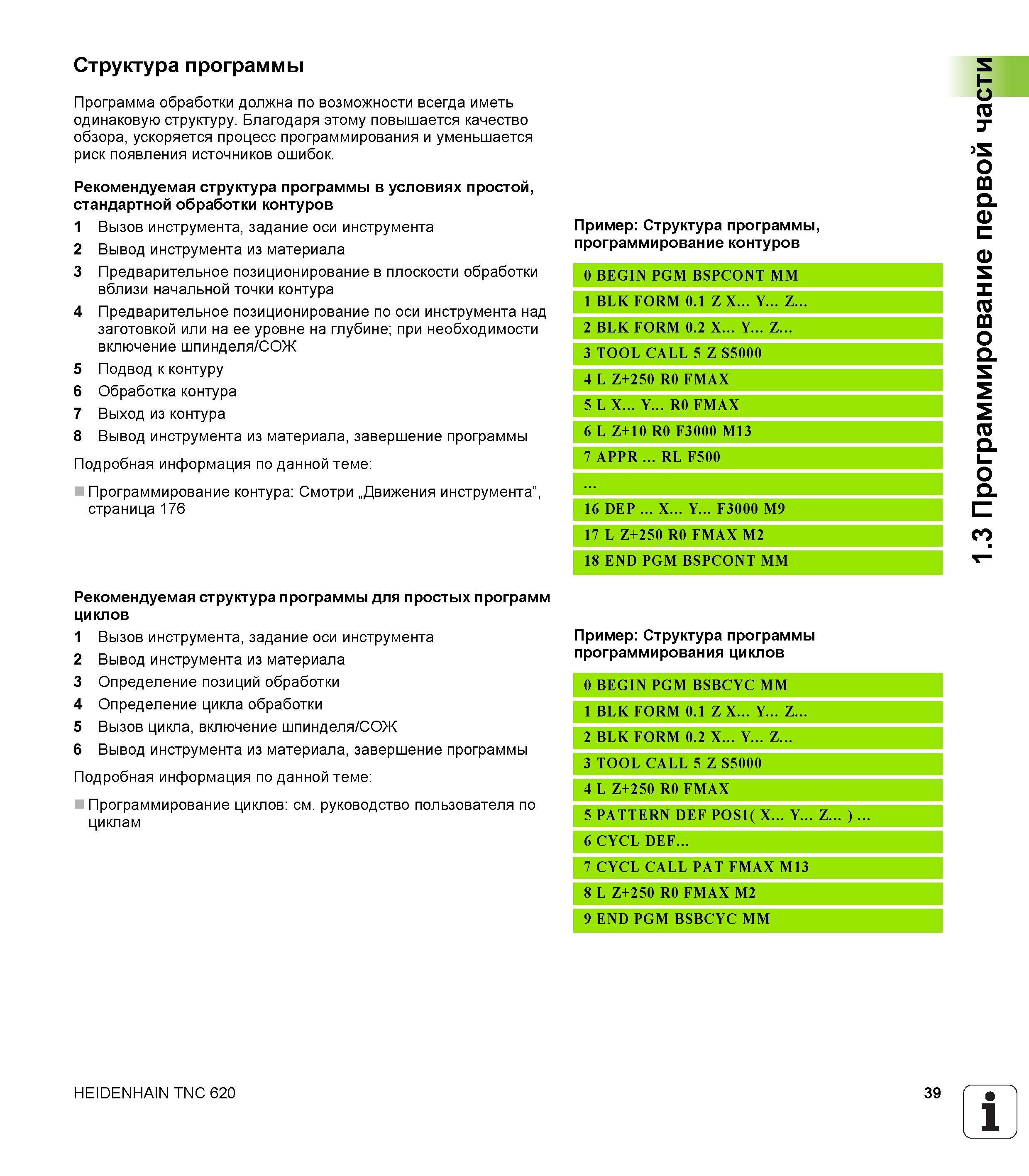

Программа обработки должна по возможности всегда иметь одинаковую структуру Благодаря этому повышается качество обзора, ускоряется процесс программ

Программа обработки должна по возможности всегда иметь одинаковую структуру. Благодаря этому повышается качество обзора, ускоряется процесс программирования и уменьшается риск появления источников ошибок. Рекомендуемая структура программы в условиях простой, стандартной обработки контуров 1 Вызов инструмента, задание оси инструмента 2 Вывод инструмента из материала 3 Предварительное позиционирование в плоскости обработки вблизи начальной точки контура 4 Предварительное позиционирование по оси инструмента над заготовкой или на ее уровне на глубине; при необходимости включение шпинделя/СОЖ 5 Подвод к контуру 6 Обработка контура 7 Выход из контура 8 Вывод инструмента из материала, завершение программы Подробная информация по данной теме Программирование контура Смотри „Движения инструмента”, страница 176 Рекомендуемая структура программы для простых программ циклов 1 Вызов инструмента, задание оси инструмента 2 Вывод инструмента из материала 3 Определение позиций обработки 4 Определение цикла обработки 5 Вызов цикла, включение шпинделя/СОЖ 6 Вывод инструмента из материала, завершение программы Подробная информация по данной теме Программирование циклов см. руководство пользователя по циклам Пример Структура программы, программирование контуров 0 BEGIN PGM BSPCONT MM 1 BLK FORM 0.1 Z X Y Z 2 BLK FORM 0.2 X Y Z 3 TOOL CALL 5 Z S5000 4 L Z+250 R0 FMAX 5 L X Y R0 FMAX 6 L Z+10 R0 F3000 M13 7 APPR RL F500 16 DEP X Y F3000 M9 17 L Z+250 R0 FMAX M2 18 END PGM BSPCONT MM Пример Структура программы программирования циклов 0 BEGIN PGM BSBCYC MM 1 BLK FORM 0.1 Z X Y Z 2 BLK FORM 0.2 X Y Z 3 TOOL CALL 5 Z S5000 4 L Z+250 R0 FMAX 5 PATTERN DEF POS1( X Y Z ) 6 CYCL DEF 7 CYCL CALL PAT FMAX M13 8 L Z+250 R0 FMAX M2 9 END PGM BSBCYC MM HEIDENHAIN TNC 620 39 1 4 1.3 Программирование первой части Структура программы
