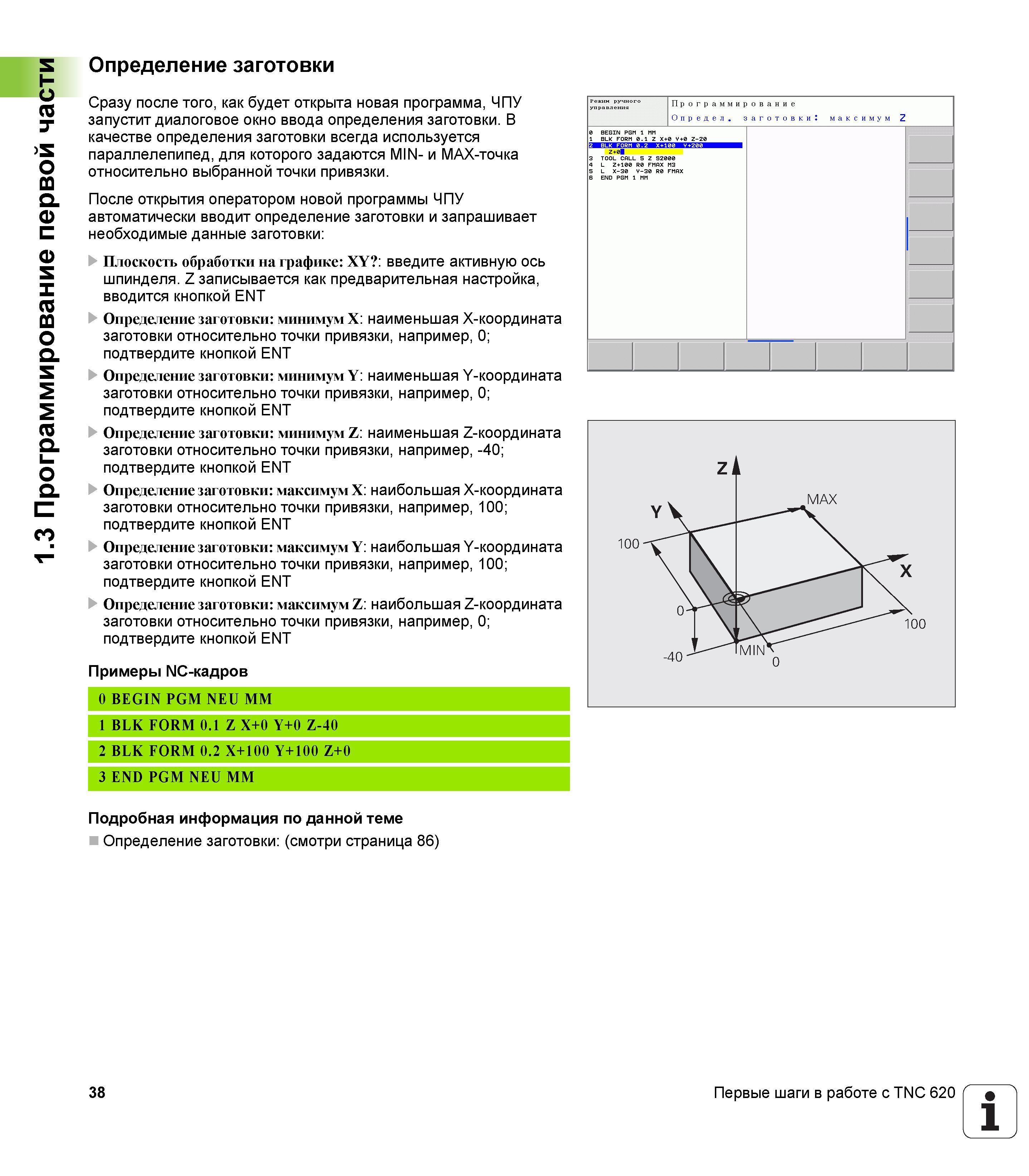

Сразу после того, как будет открыта новая программа, ЧПУ запустит диалоговое окно ввода определения заготовки В качестве определения заготовки всег

Сразу после того, как будет открыта новая программа, ЧПУ запустит диалоговое окно ввода определения заготовки. В качестве определения заготовки всегда используется параллелепипед, для которого задаются MIN- и MAX-точка относительно выбранной точки привязки. После открытия оператором новой программы ЧПУ автоматически вводит определение заготовки и запрашивает необходимые данные заготовки Плоскость обработки на графике XY введите активную ось шпинделя. Z записывается как предварительная настройка, вводится кнопкой ENT Определение заготовки минимум X наименьшая X-координата заготовки относительно точки привязки, например, 0; подтвердите кнопкой ENT Определение заготовки минимум Y наименьшая Y-координата заготовки относительно точки привязки, например, 0; подтвердите кнопкой ENT Определение заготовки минимум Z наименьшая Z-координата заготовки относительно точки привязки, например, -40; подтвердите кнопкой ENT Определение заготовки максимум X наибольшая X-координата заготовки относительно точки привязки, например, 100; подтвердите кнопкой ENT Определение заготовки максимум Y наибольшая Y-координата заготовки относительно точки привязки, например, 100; подтвердите кнопкой ENT Определение заготовки максимум Z наибольшая Z-координата заготовки относительно точки привязки, например, 0; подтвердите кнопкой ENT Примеры NC-кадров 0 BEGIN PGM NEU MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 END PGM NEU MM 100 Подробная информация по данной теме Определение заготовки (смотри страница 86) 38 Первые шаги в работе с TNC 620 1 1.3 Программирование первой части Определение заготовки
