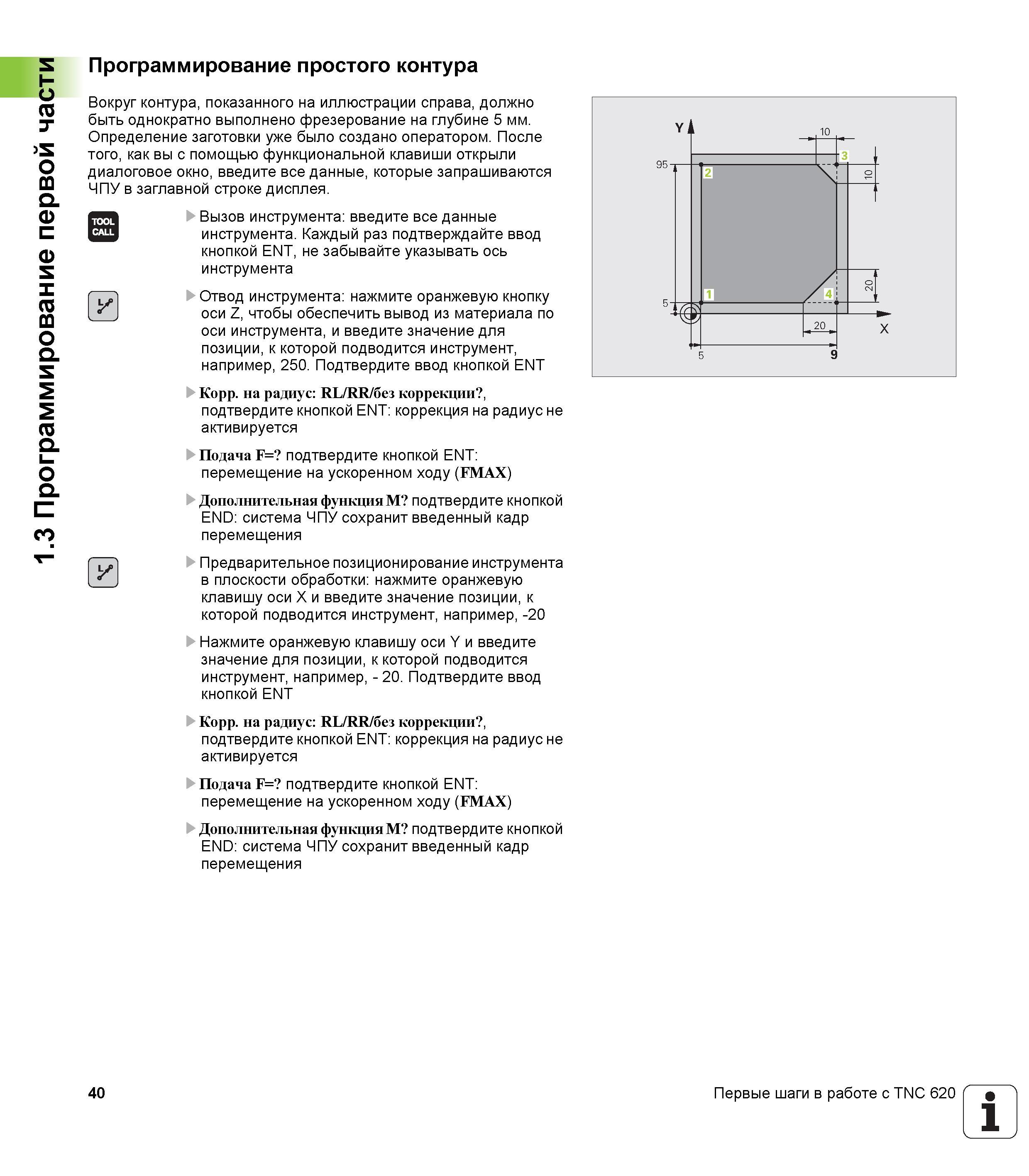

Иллюстрированный пример ЧПУ программирования простого контура в CNC Heidenhain TNC 620 Вокруг контура, показанного на иллюстрации справа, должно быть однократно выполнено фрезерование на глубине 5 мм. Определение заготовки уже было создано оператором. После того, как вы с помощью функциональной клавиши открыли диалоговое окно, введите все данные, которые запрашиваются ЧПУ в заглавной строке дисплея. Вызов инструмента введите все данные инструмента. Каждый раз подтверждайте ввод кнопкой ENT, не забывайте указывать ось инструмента Отвод инструмента нажмите оранжевую кнопку оси Z, чтобы обеспечить вывод из материала по оси инструмента, и введите значение для позиции, к которой подводится инструмент, например, 250. Подтвердите ввод кнопкой ENT Корр. на радиус RL/RR/без коррекции , подтвердите кнопкой ENT коррекция на радиус не активируется Подача F= подтвердите кнопкой ENT перемещение на ускоренном ходу (FMAX) Дополнительная функция M подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения Предварительное позиционирование инструмента в плоскости обработки нажмите оранжевую клавишу оси X и введите значение позиции, к которой подводится инструмент, например, -20 Нажмите оранжевую клавишу оси Y и введите значение для позиции, к которой подводится инструмент, например, - 20. Подтвердите ввод кнопкой ENT Корр. на радиус RL/RR/без коррекции , подтвердите кнопкой ENT коррекция на радиус не активируется Подача F= подтвердите кнопкой ENT перемещение на ускоренном ходу (FMAX) Дополнительная функция M подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения У 40 Первые шаги в работе с TNC 620 1 1.3 Программирование первой части у
