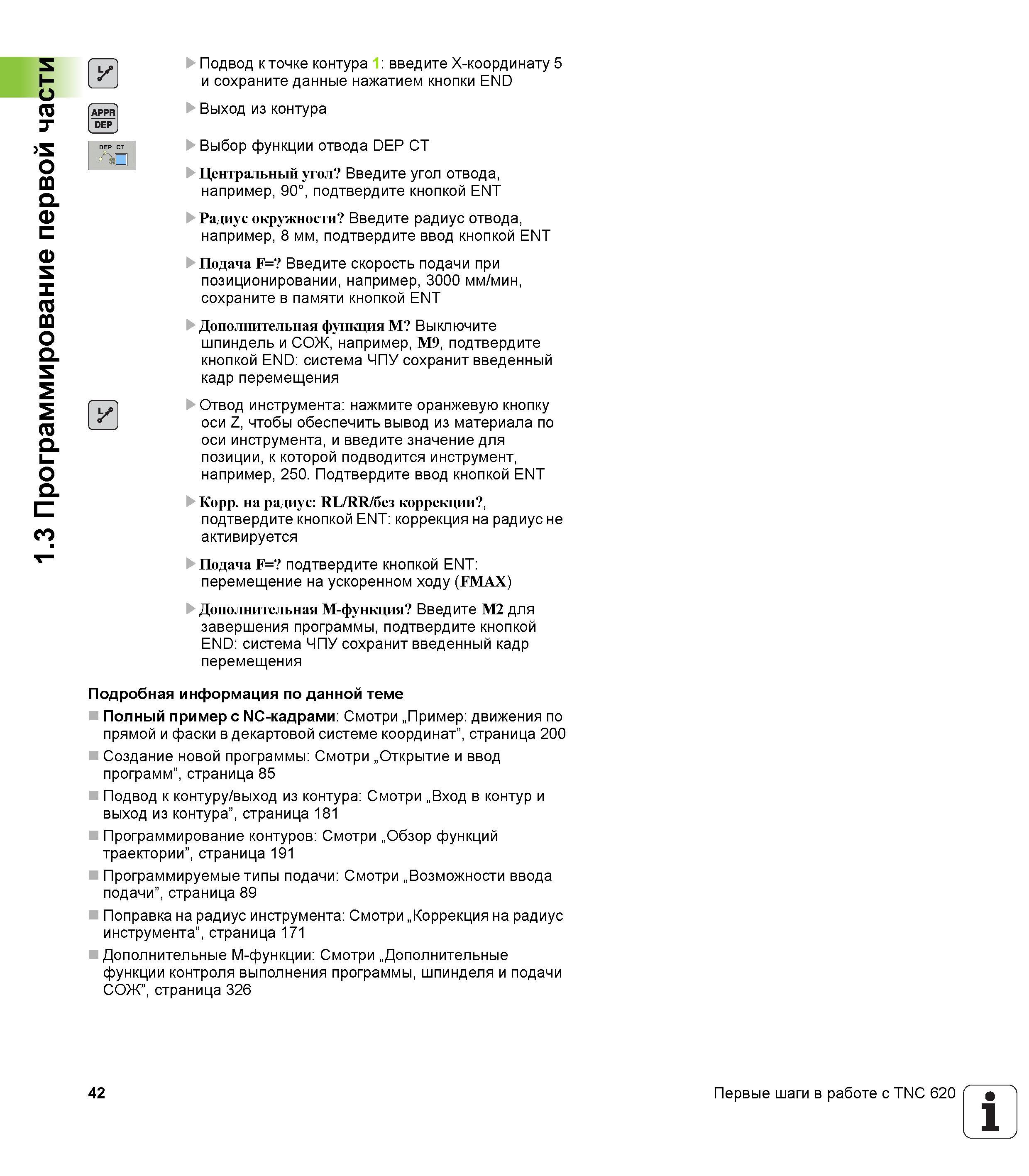

Отвод инструмента нажмите оранжевую кнопку оси Z, чтобы обеспечить вывод из материала по оси инструмента, и введите значение для позиции, к которой подводится инструмент, например, 250. Подтвердите ввод кнопкой ENT Корр. на радиус RL/RR/без коррекции , подтвердите кнопкой ENT коррекция на радиус не активируется Подача F= подтвердите кнопкой ENT перемещение на ускоренном ходу (FMAX) Дополнительная M-функция Введите M2 для завершения программы, подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения Подробная информация по данной теме Полный пример с NC-кадрами Смотри „Пример движения по прямой и фаски в декартовой системе координат”, страница 200 Создание новой программы Смотри „Открытие и ввод программ”, страница 85 Подвод к контуру/выход из контура Смотри „Вход в контур и выход из контура”, страница 181 Программирование контуров Смотри „Обзор функций траектории”, страница 191 Программируемые типы подачи Смотри „Возможности ввода подачи”, страница 89 Поправка на радиус инструмента Смотри „ Коррекция на радиус инструмента”, страница 171 Дополнительные М-функции Смотри „Дополнительные функции контроля выполнения программы, шпинделя и подачи СОж”, страница 326 42 Первые шаги в работе с TNC 620 1.3 Программирование первой части Подвод к точке контура 1 введите X-координату 5 и сохраните данные нажатием кнопки END Выход из контура Выбор функции отвода DEP CT Центральный угол Введите угол отвода, например, 90°, подтвердите кнопкой ENT Радиус окружности Введите радиус отвода, например, 8 мм, подтвердите ввод кнопкой ENT Подача F= Введите скорость подачи при позиционировании, например, 3000 мм/мин, сохраните в памяти кнопкой ENT Дополнительная функция M Выключите шпиндель и СОЖ, например, M9, подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения
