Составление новой таблицы данных резания Выберите режим работы Сохранение/редактирование программы Выберите управление файлами: нажмите клав

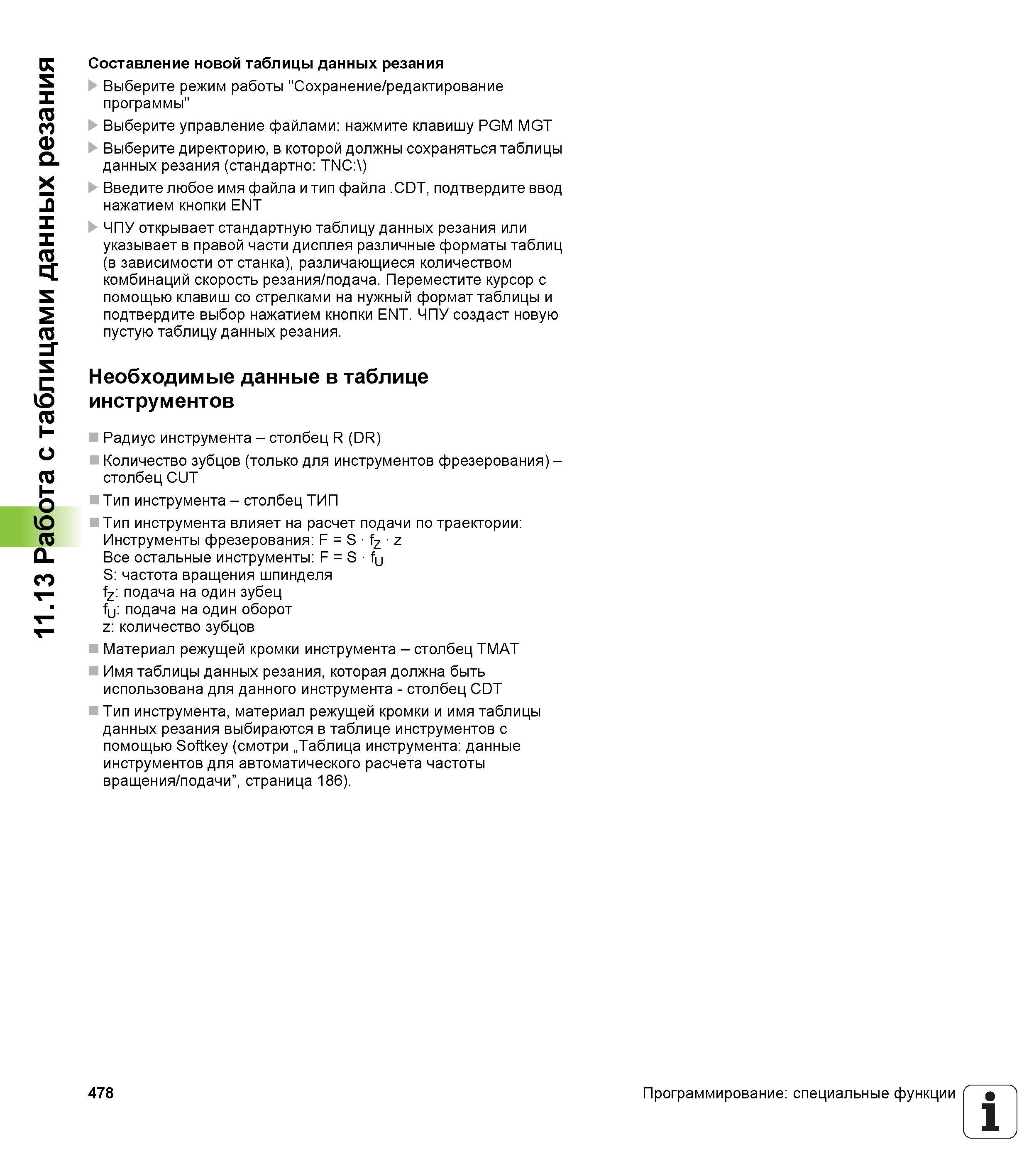

Составление новой таблицы данных резания Выберите режим работы "Сохранение/редактирование программы" Выберите управление файлами: нажмите клавишу PGM MGT Выберите директорию, в которой должны сохраняться таблицы данных резания (стандартно: TNC:\) Введите любое имя файла и тип файла .CDT, подтвердите ввод нажатием кнопки ENT ЧПУ открывает стандартную таблицу данных резания или указывает в правой части дисплея различные форматы таблиц (в зависимости от станка), различающиеся количеством комбинаций скорость резания/подача. Переместите курсор с помощью клавиш со стрелками на нужный формат таблицы и подтвердите выбор нажатием кнопки ENT. ЧПУ создаст новую пустую таблицу данных резания. Необходимые данные в таблице инструментов Радиус инструмента - столбец R (DR) Количество зубцов (только для инструментов фрезерования) -столбец CUT Тип инструмента - столбец ТИП Тип инструмента влияет на расчет подачи по траектории: Инструменты фрезерования: F = S fz z Все остальные инструменты: F = S fu S: частота вращения шпинделя fz: подача на один зубец fU: подача на один оборот z: количество зубцов Материал режущей кромки инструмента - столбец TMAT Имя таблицы данных резания, которая должна быть использована для данного инструмента - столбец CDT Тип инструмента, материал режущей кромки и имя таблицы данных резания выбираются в таблице инструментов с помощью Softkey (смотри „Таблица инструмента: данные инструментов для автоматического расчета частоты вращения/подачи”, страница 186). 478 Программирование: специальные функции 1 11.13 Работа с таблицами данных резания
