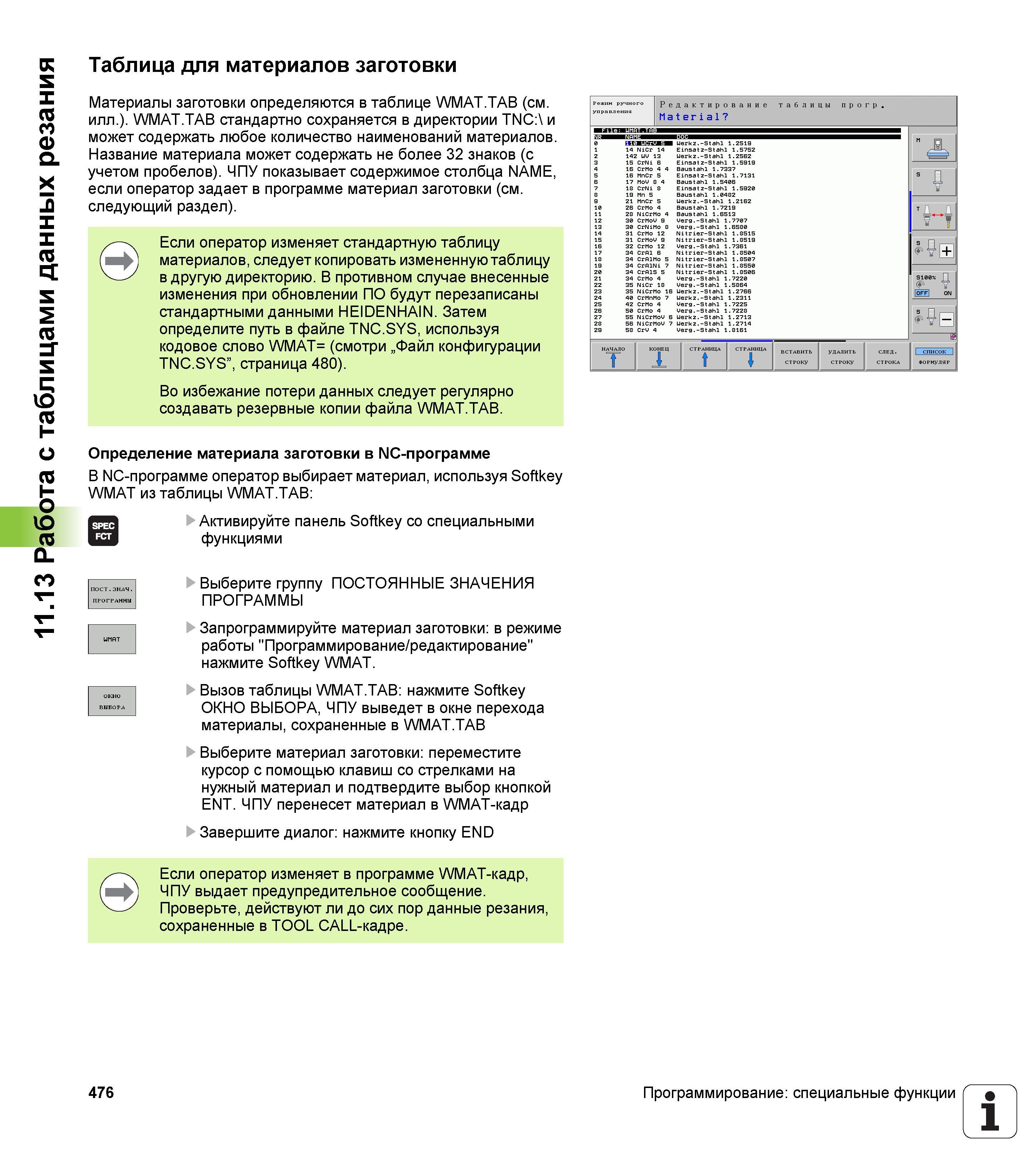

Работа с таблицами данных резания Таблица для материалов заготовки Материалы заготовки определяются в таблице WMAT.TAB (см. илл.). WMAT.TAB стандартно сохраняется в директории TNC:\ и может содержать любое количество наименований материалов. Название материала может содержать не более 32 знаков (с учетом пробелов). ЧПУ показывает содержимое столбца NAME, если оператор задает в программе материал заготовки (см. следующий раздел). Если оператор изменяет стандартную таблицу материалов, следует копировать измененную таблицу в другую директорию. В противном случае внесенные изменения при обновлении ПО будут перезаписаны стандартными данными HEIDENHAIN. Затем определите путь в файле TNC.SYS, используя кодовое слово WMAt= (смотри „Файл конфигурации TNC.SYS”, страница 480). Во избежание потери данных следует регулярно создавать резервные копии файла WMAT.TAB. Определение материала заготовки в NC-программе В NC-программе оператор выбирает материал, используя Softkey WMAT из таблицы WMAT.TAB: Активируйте панель Softkey со специальными функциями SPEC FCT Выберите группу ПОСТОЯННЫЕ ЗНАЧЕНИЯ ПРОГРАММЫ Запрограммируйте материал заготовки: в режиме работы "Программирование/редактирование" нажмите Softkey WMAT. Вызов таблицы WMAT.TAB: нажмите Softkey ОКНО ВЫБОРА, ЧПУ выведет в окне перехода материалы, сохраненные в WMAT.TAB Выберите материал заготовки: переместите курсор с помощью клавиш со стрелками на нужный материал и подтвердите выбор кнопкой ENT. ЧПУ перенесет материал в WMAT-кадр Завершите диалог: нажмите кнопку END Если оператор изменяет в программе WMAT-кадр, ЧПУ выдает предупредительное сообщение. Проверьте, действуют ли до сих пор данные резания, сохраненные в TOOL CALL-кадре. 476 Программирование: специальные функции 1
