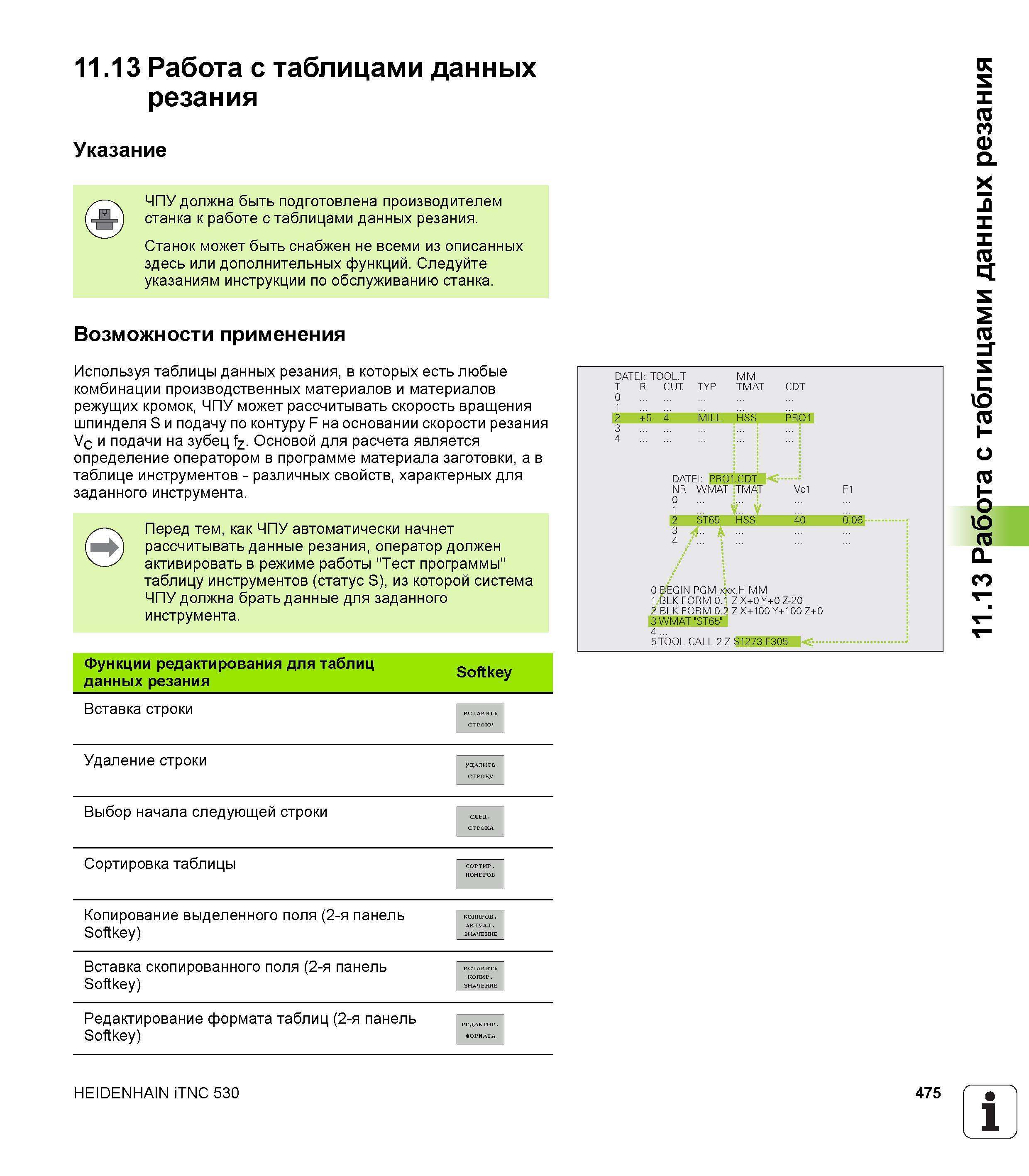

Работа с таблицами данных резания Указание СЧПУ Heidenhain iTNC 530 должна быть подготовлена производителем станка к работе с таблицами _ данных резания. Станок может быть снабжен не всеми из описанных здесь или дополнительных функций. Следуйте указаниям инструкции по обслуживанию станка. Возможности применения Используя таблицы данных резания, в которых есть любые комбинации производственных материалов и материалов режущих кромок, ЧПУ может рассчитывать скорость вращения шпинделя S и подачу по контуру F на основании скорости резания Vc и подачи на зубец fZ. Основой для расчета является определение оператором в программе материала заготовки, а в таблице инструментов - различных свойств, характерных для заданного инструмента. Перед тем, как ЧПУ автоматически начнет рассчитывать данные резания, оператор должен активировать в режиме работы "Тест программы" таблицу инструментов (статус S), из которой система ЧПУ должна брать данные для заданного инструмента. Функции редактирования для таблиц ftk данных резания y Вставка строки Удаление строки УДАЛИТЬ СТРОКУ Выбор начала следующей строки СЛЕД. СТРОКА Сортировка таблицы СОРТИР. НОМЕРОВ Копирование выделенного поля (2-я панель Softkey) КОПИРОВ. Вставка скопированного поля (2-я панель Softkey) ВСТАВИТЬ КОПИР. Редактирование формата таблиц (2-я панель Softkey) DATEI: TOOL.T ММ Т R CUT. TYP TMAT CDT 0 1 . 2 +5 4 MILL HSS PRO1 3 ". ". “ 4 DATEI: PRO1.CDT NR WMAT TMAT Vc1 F1 О 2 ST65 HSS 4О О.О6 3 k 0 BEGIN PGM xxx.H MM 1 BLK FORM О.1 Z Х+О Y+О 1-2О 2 BLK FORM О.2ZХ+1ООY+1ООZ+О 3 WMAT "ST65" 4 5TOOL CALL 2 Z S1273 F3О5 HEIDENHAIN iTNC 530 475 i 4 11.13 Работа с таблицами данных резания
