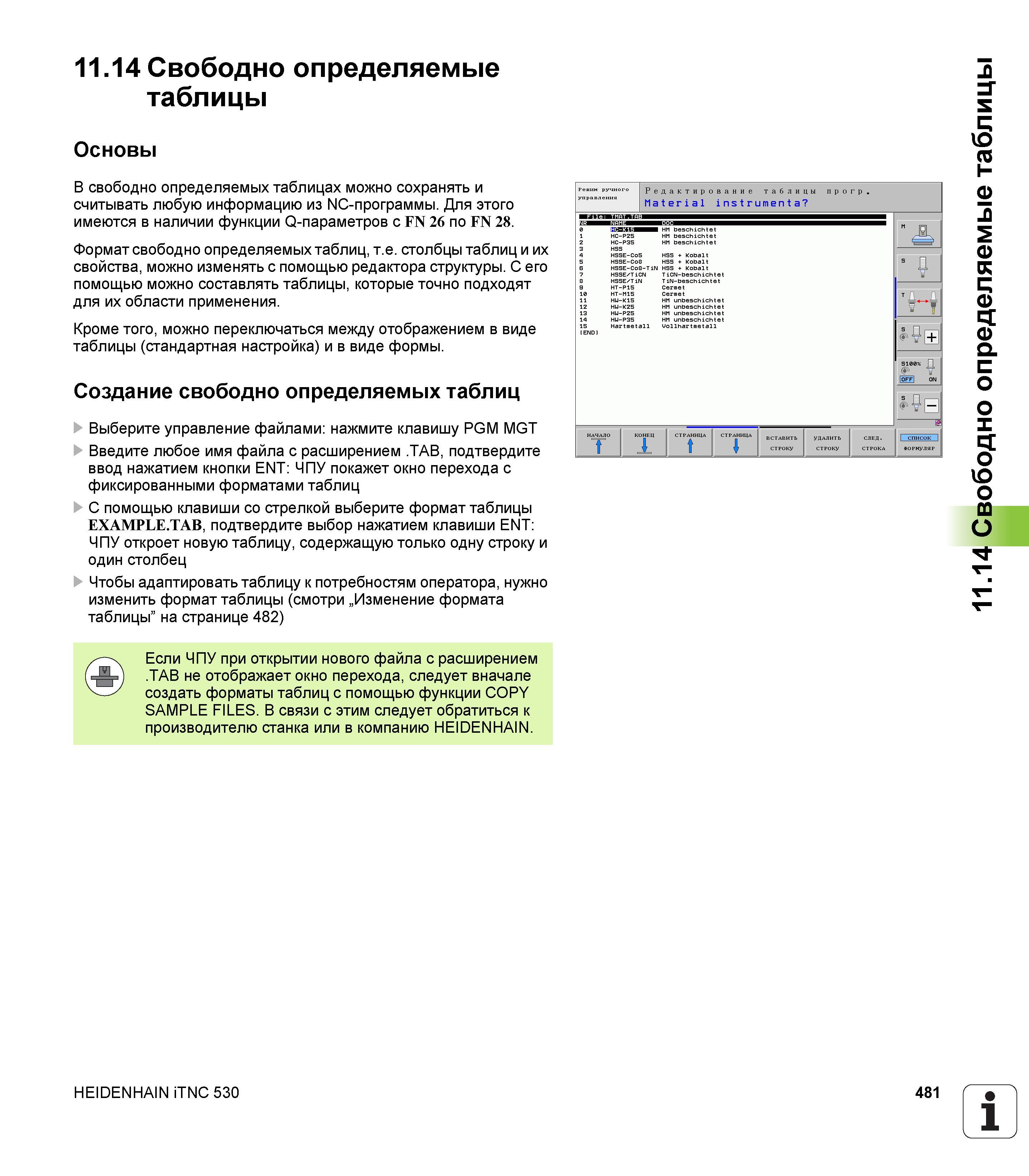

В свободно определяемых таблицах можно сохранять и считывать любую информацию из NC-программы. Для этого имеются в наличии функции Q-параметров с FN 26 по FN 28. Формат свободно определяемых таблиц, т.е. столбцы таблиц и их свойства, можно изменять с помощью редактора структуры. С его помощью можно составлять таблицы, которые точно подходят для их области применения. Кроме того, можно переключаться между отображением в виде таблицы (стандартная настройка) и в виде формы. Создание свободно определяемых таблиц Выберите управление файлами: нажмите клавишу PGM MGT Введите любое имя файла с расширением .TAB, подтвердите ввод нажатием кнопки ENT: ЧПУ покажет окно перехода с фиксированными форматами таблиц С помощью клавиши со стрелкой выберите формат таблицы EXAMPLE.TAB, подтвердите выбор нажатием клавиши ENT: ЧПУ откроет новую таблицу, содержащую только одну строку и один столбец Чтобы адаптировать таблицу к потребностям оператора, нужно изменить формат таблицы (смотри „Изменение формата таблицы” на странице 482) Если ЧПУ при открытии нового файла с расширением .TAB не отображает окно перехода, следует вначале создать форматы таблиц с помощью функции COPY SAMPLE FILES. В связи с этим следует обратиться к производителю станка или в компанию HEIDENHAIN. HEIDENHAIN iTNC 530 481 1 11.14 Свободно определяемые таблицы 11.14 Свободно определяемые таблицы Основы
