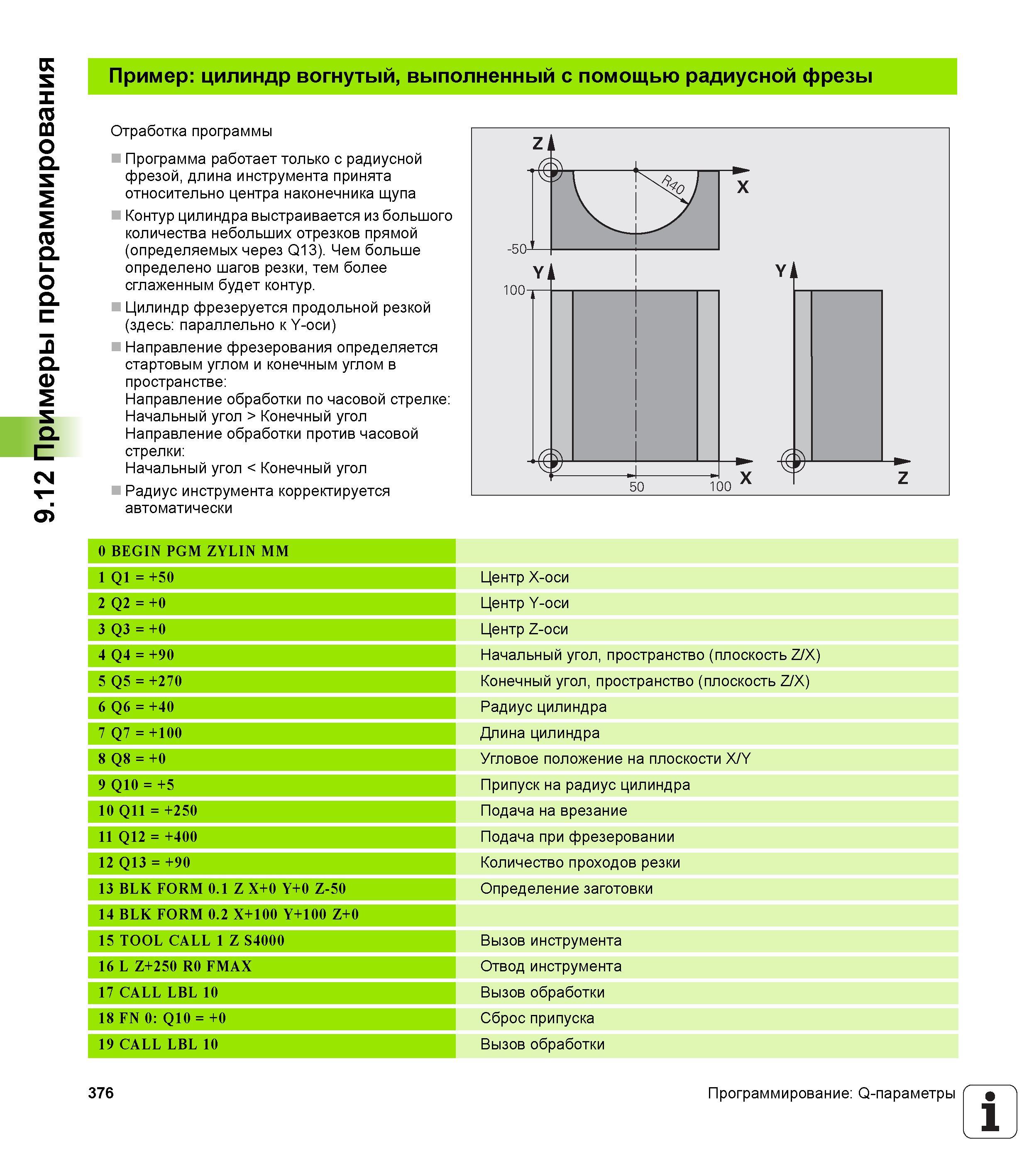

Примеры ЧПУ-программирования Цилиндр вогнутый, выполненный с помощью радиусной фрезы Отработка программы _ Программа работает только с радиусной фрезой, длина инструмента принята относительно центра наконечника щупа Контур цилиндра выстраивается из большого количества небольших отрезков прямой (определяемых через Q13). Чем больше определено шагов резки, тем более сглаженным будет контур. Цилиндр фрезеруется продольной резкой (здесь: параллельно к Y-оси) Направление фрезерования определяется стартовым углом и конечным углом в пространстве: Направление обработки по часовой стрелке: Начальный угол > Конечный угол Направление обработки против часовой стрелки: Начальный угол < Конечный угол Радиус инструмента корректируется автоматически 0 BEGIN PGM ZYLIN MM 1 Q1= +50 Центр X-оси 2 Q2 = +0 Центр Y-оси 3 Q3 = +0 Центр Z-оси 4 Q4 = +90 Начальный угол, пространство (плоскость Z/X) 5 Q5 = +270 Конечный угол, пространство (плоскость Z/X) 6 Q6 = +40 Радиус цилиндра 7 Q7 = +100 Длина цилиндра 8 Q8 = +0 Угловое положение на плоскости X/Y 9 Q10 = +5 Припуск на радиус цилиндра 10 Q11 = +250 Подача на врезание 11 Q12 = +400 Подача при фрезеровании 12 Q13 = +90 Количество проходов резки 13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Определение заготовки 14 BLK FORM 0.2 X+100 Y+100 Z+0 15 TOOL CALL 1 Z S4000 Вызов инструмента 16 L Z+250 R0 FMAX Отвод инструмента 17 CALL LBL 10 Вызов обработки 18 FN 0: Q10 = +0 Сброс припуска 19 CALL LBL 10 Вызов обработки 376 Программирование: Q-параметры V
