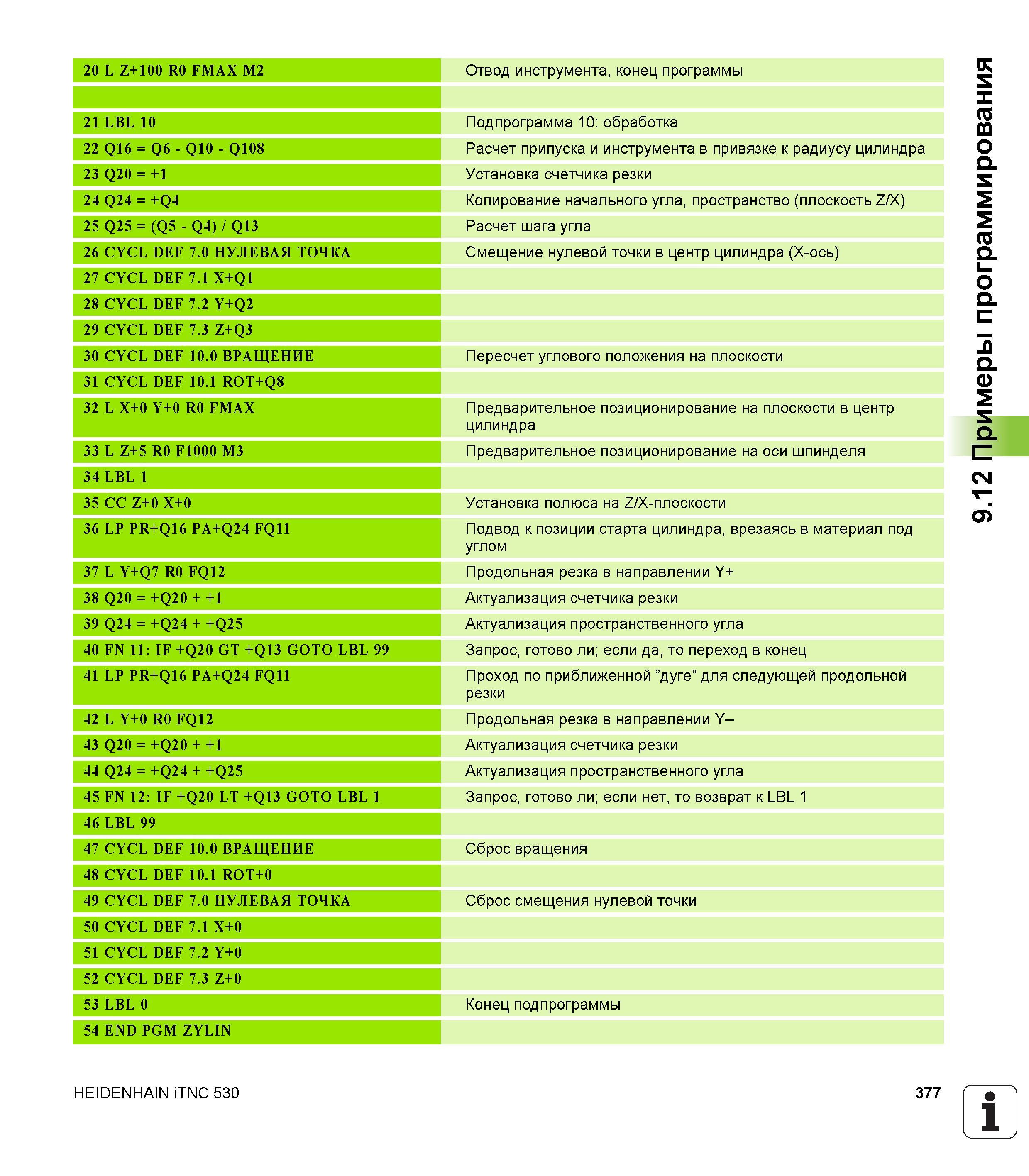

Подпрограмма 10: обработка Расчет припуска и инструмента в привязке к радиусу цилиндра Установка счетчика резки Копирование начального угла,

Подпрограмма 10: обработка Расчет припуска и инструмента в привязке к радиусу цилиндра Установка счетчика резки Копирование начального угла, пространство (плоскость Z/X) Расчет шага угла Смещение нулевой точки в центр цилиндра (X-ось) Пересчет углового положения на плоскости 22 Q16 = Q6 - Q10 - Q108 23 Q20 = +1 24 Q24 = +Q4 25 Q25 = (Q5 - Q4) / Q13 26 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА 27 CYCL DEF 7.1 X+Q1 28 CYCL DEF 7.2 Y+Q2 29 CYCL DEF 7.3 Z+Q3 30 CYCL DEF 10.0 ВРАЩЕНИЕ 31 CYCL DEF 10.1 ROT+Q8 32 L X+0 Y+0 R0 FMAX Предварительное позиционирование на плоскости в центр цилиндра Предварительное позиционирование на оси шпинделя 33 L Z+5 R0 F1000 M3 34 LBL 1 35 CC Z+0 X+0 Установка полюса на Z/X-плоскости Подвод к позиции старта цилиндра, врезаясь в материал под углом Продольная резка в направлении Y+ Актуализация счетчика резки Актуализация пространственного угла Запрос, готово ли; если да, то переход в конец Проход по приближенной ”дуге” для следующей продольной резки Продольная резка в направлении Y-Актуализация счетчика резки Актуализация пространственного угла Запрос, готово ли; если нет, то возврат к LBL 1 36 LP PR+Q16 PA+Q24 FQ11 37 L Y+Q7 R0 FQ12 38 Q20 = +Q20 + +1 39 Q24 = +Q24 + +Q25 40 FN 11: IF +Q20 GT +Q13 GOTO LBL 99 41 LP PR+Q16 PA+Q24 FQ11 42 L Y+0 R0 FQ12 43 Q20 = +Q20 + +1 44 Q24 = +Q24 + +Q25 45 FN 12: IF +Q20 LT +Q13 GOTO LBL 1 46 LBL 99 47 CYCL DEF 10.0 ВРАЩЕНИЕ Сброс вращения 48 CYCL DEF 10.1 ROT+0 49 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА Сброс смещения нулевой точки Конец подпрограммы 50 CYCL DEF 7.1 X+0 51 CYCL DEF 7.2 Y+0 52 CYCL DEF 7.3 Z+0 53 LBL 0 54 END PGM ZYLIN HEIDENHAIN iTNC 530 377 1 9.12 Примеры программирования 20 L Z+100 R0 FMAX M2 Отвод инструмента, конец программы 21 LBL 10
