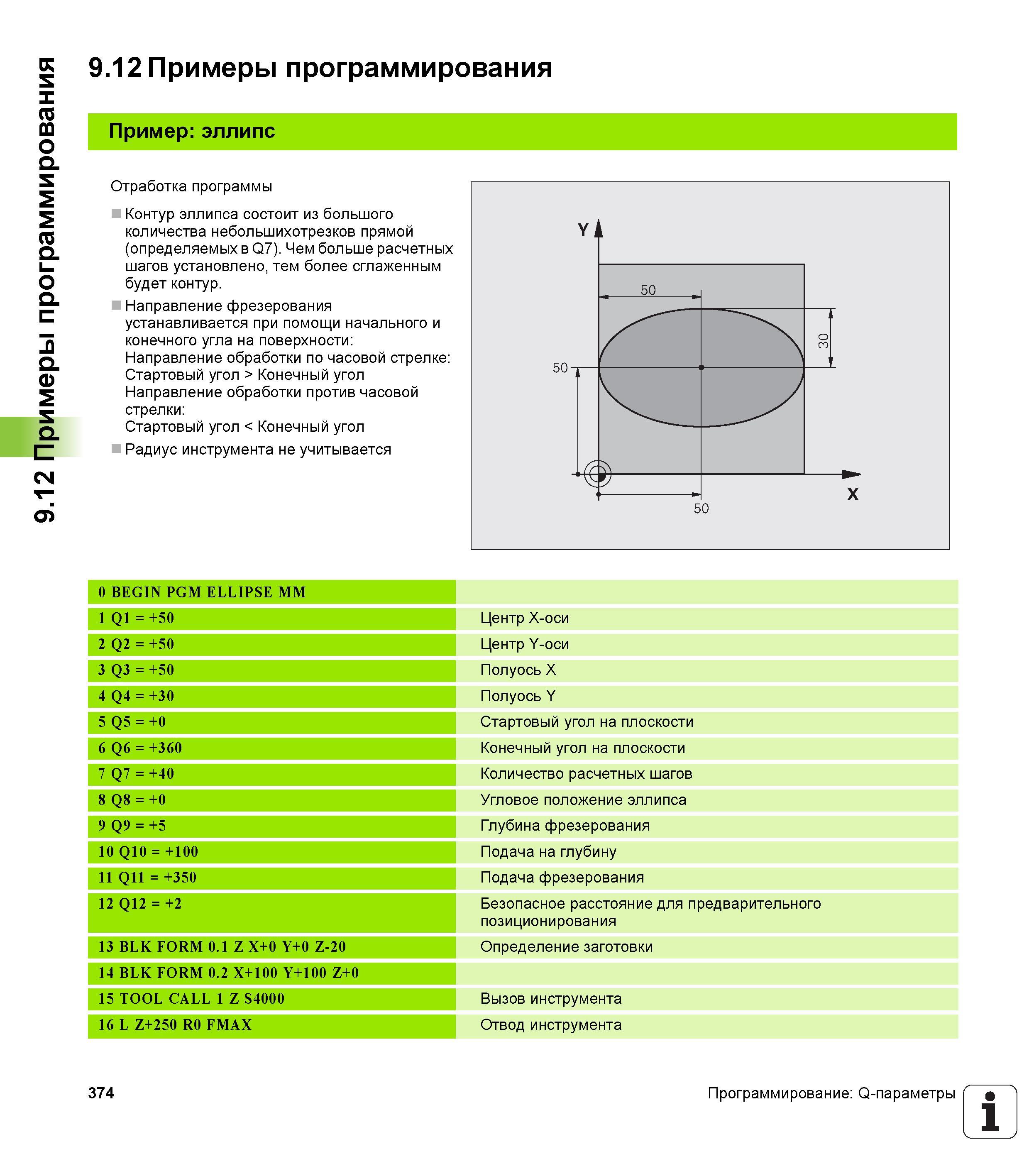

Примеры ЧПУ-программирования Эллипс Отработка программы Контур эллипса состоит из большого количества небольших отрезков прямой _ (определяемых в Q7). Чем больше расчетных шагов установлено, тем более сглаженным будет контур. Направление фрезерования устанавливается при помощи начального и конечного угла на поверхности: Направление обработки по часовой стрелке: Стартовый угол > Конечный угол Направление обработки против часовой стрелки: Стартовый угол < Конечный угол Радиус инструмента не учитывается 0 BEGIN PGM ELLIPSE MM 1 Q1= +50 Центр X-оси 2 Q2 = +50 Центр Y-оси 3 Q3 = +50 Полуось X 4 Q4 = +30 Полуось Y 5 Q5 = +0 Стартовый угол на плоскости 6 Q6 = +360 Конечный угол на плоскости 7 Q7 = +40 Количество расчетных шагов 8 Q8 = +0 Угловое положение эллипса 9 Q9 = +5 Глубина фрезерования 10 Q10 = +100 Подача на глубину 11 Q11 = +350 Подача фрезерования 12 Q12 = +2 Безопасное расстояние для предварительного позиционирования 13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки 14 BLK FORM 0.2 X+100 Y+100 Z+0 15 TOOL CALL 1 Z S4000 Вызов инструмента 16 L Z+250 R0 FMAX Отвод инструмента 374 Программирование: Q-параметры 9.12 Примеры программирования 9.12
