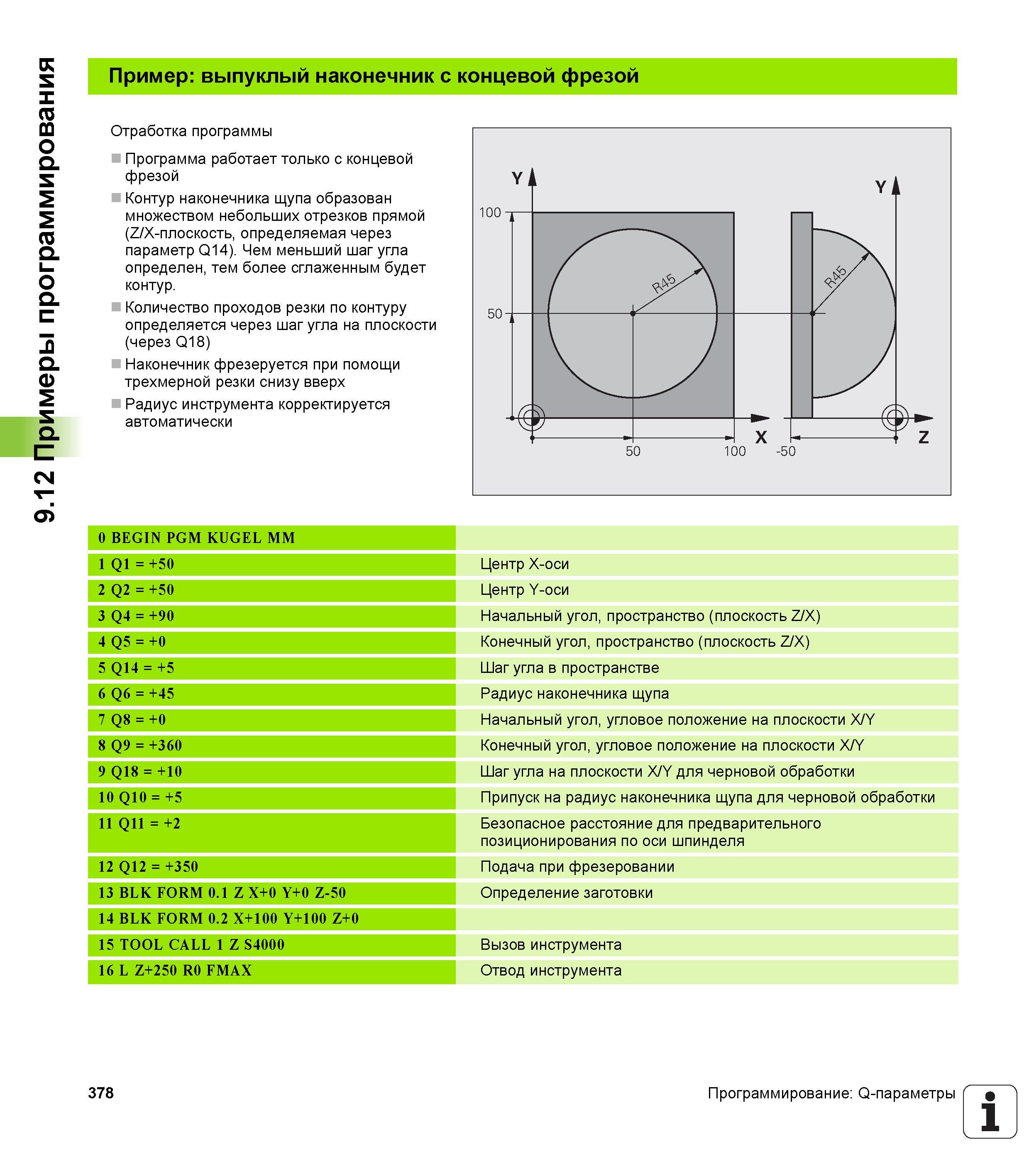

Примеры ЧПУ-программирования Выпуклый наконечник с концевой фрезой Отработка программы Программа работает только с концевой фрезой _ Контур наконечника щупа образован множеством небольших отрезков прямой (Z/X-плоскость, определяемая через параметр Q14). Чем меньший шаг угла определен, тем более сглаженным будет контур. Количество проходов резки по контуру определяется через шаг угла на плоскости (через Q18) Наконечник фрезеруется при помощи трехмерной резки снизу вверх Радиус инструмента корректируется автоматически 0 BEGIN PGM KUGEL MM 1 Q1= +50 Центр X-оси 2 Q2 = +50 Центр Y-оси 3 Q4 = +90 Начальный угол, пространство (плоскость Z/X) 4 Q5 = +0 Конечный угол, пространство (плоскость Z/X) 5 Q14 = +5 Шаг угла в пространстве 6 Q6 = +45 Радиус наконечника щупа 7 Q8 = +0 Начальный угол, угловое положение на плоскости X/Y 8 Q9 = +360 Конечный угол, угловое положение на плоскости X/Y 9 Q18 = +10 Шаг угла на плоскости X/Y для черновой обработки 10 Q10 = +5 Припуск на радиус наконечника щупа для черновой обработки 11 Q11 = +2 Безопасное расстояние для предварительного позиционирования по оси шпинделя 12 Q12 = +350 Подача при фрезеровании 13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Определение заготовки 14 BLK FORM 0.2 X+100 Y+100 Z+0 15 TOOL CALL 1 Z S4000 Вызов инструмента 16 L Z+250 R0 FMAX Отвод инструмента 378 Программирование: Q-параметры 1
