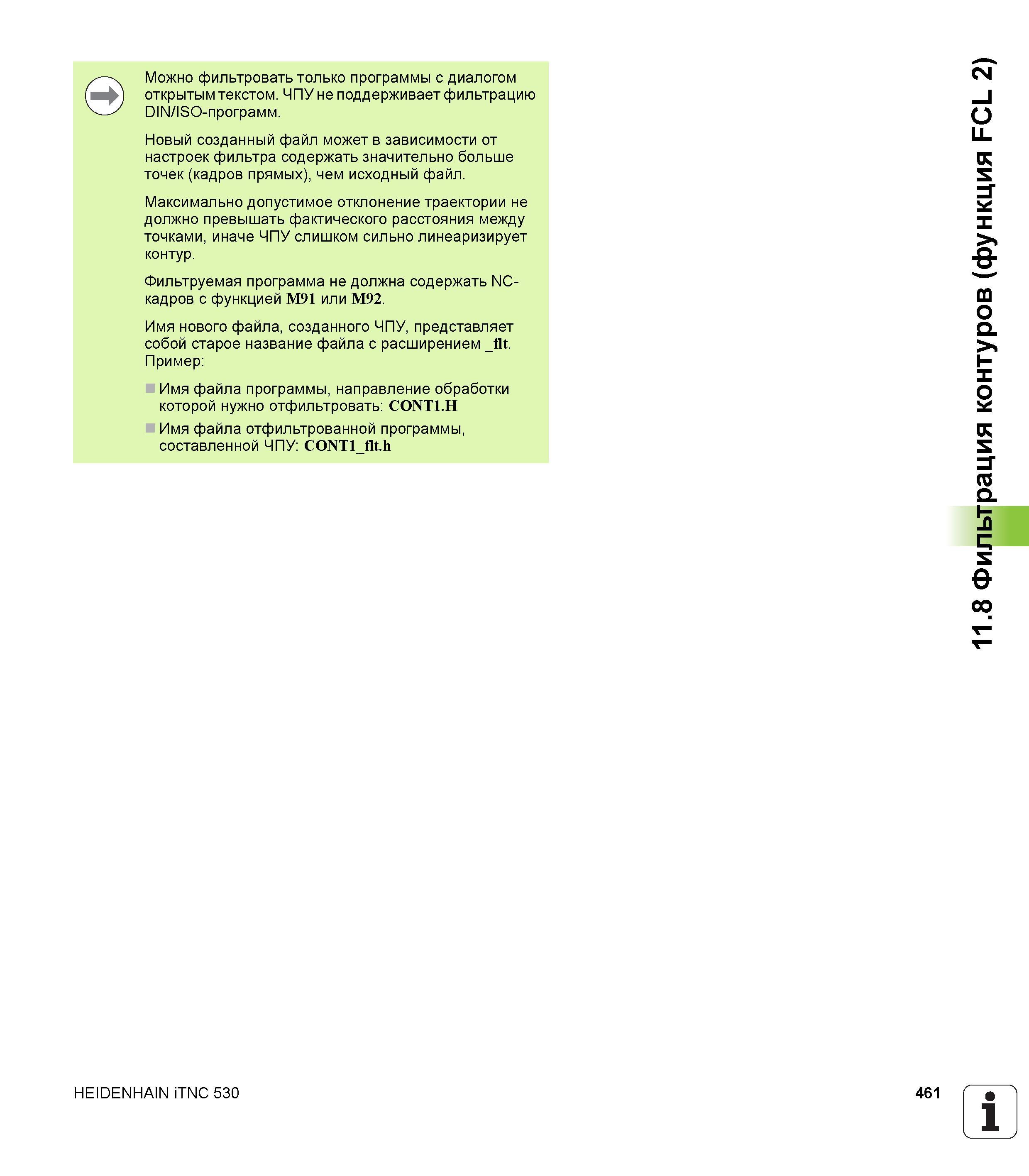

Можно фильтровать только программы с диалогом открытым текстом Система ЧПУ Heidenhain iTNC 530 не поддерживает фильтрацию DIN/ISO-программ461 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.461 |
|||||
Можно фильтровать только программы с диалогом открытым текстом Система ЧПУ Heidenhain iTNC 530 не поддерживает фильтрацию DIN/ISO-программ Можно фильтровать только программы с диалогом открытым текстом. Система ЧПУ Heidenhain iTNC 530 не поддерживает фильтрацию DIN/ISO-программ _ Новый созданный файл может в зависимости от настроек фильтра содержать значительно больше точек (кадров прямых), чем исходный файл. Максимально допустимое отклонение траектории не должно превышать фактического расстояния между точками, иначе ЧПУ слишком сильно линеаризирует контур. Фильтруемая программа не должна содержать NC-кадров с функцией M91 или M92. Имя нового файла, созданного ЧПУ, представляет собой старое название файла с расширением flt. Пример: Имя файла программы, направление обработки которой нужно отфильтровать: CONT1.H Имя файла отфильтрованной программы, составленной ЧпУ: CONT1 flt.h HEIDENHAIN iTNC 530 461 1 11.8 Фильтрация контуров (функция FCL 2) |
|||||
