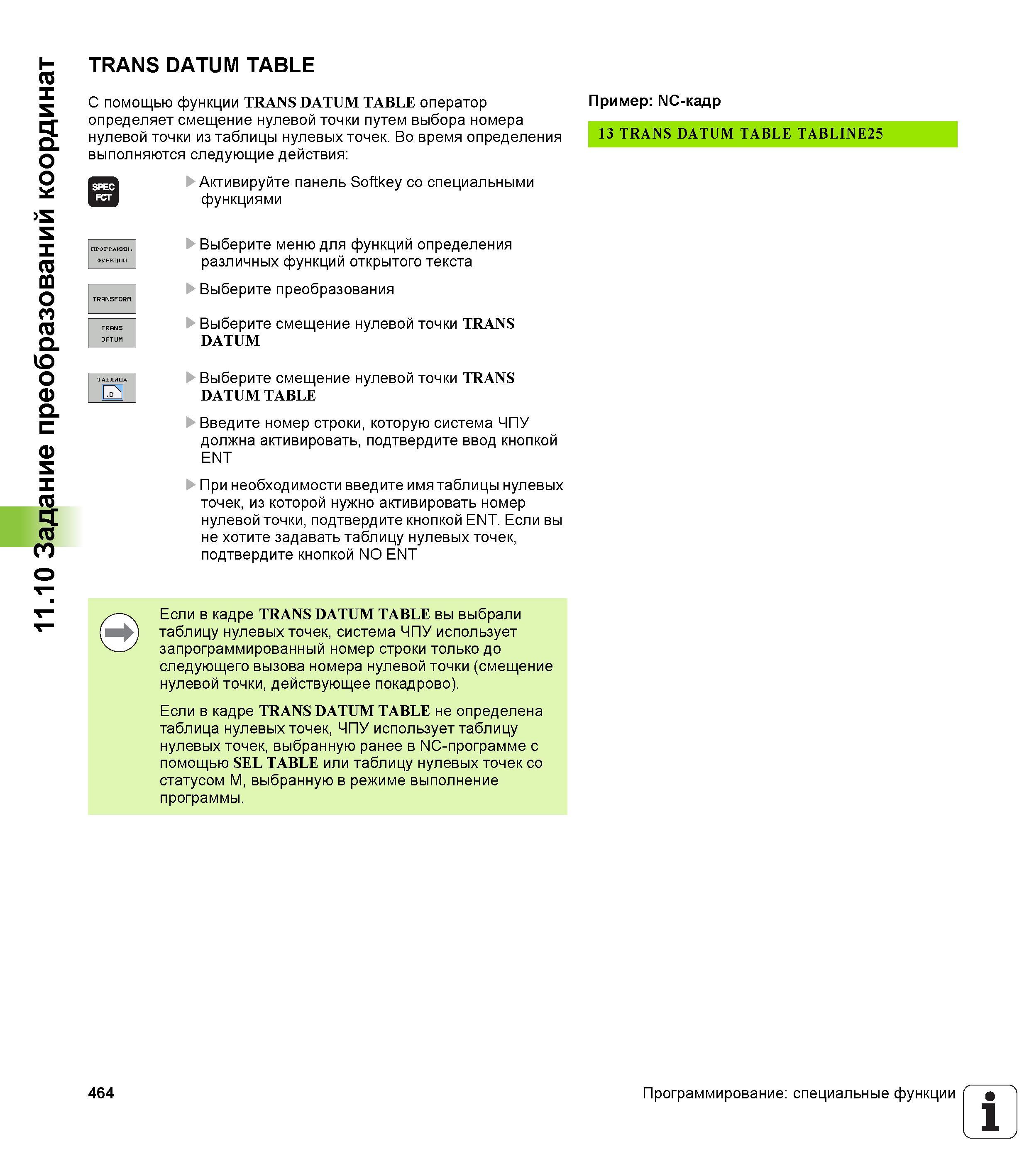

NC-кадр определяет смещение нулевой точки путем выбора номера нулевой точки из таблицы нулевых точек. Во время определения 13 TRANS DATUM TABLE TABLINE25 выполняются следующие действия: Активируйте панель Softkey со специальными функциями Выберите меню для функций определения различных функций открытого текста Выберите преобразования Выберите смещение нулевой точки TRANS DATUM Выберите смещение нулевой точки TRANS DATUM TABLE Введите номер строки, которую система ЧПУ должна активировать, подтвердите ввод кнопкой ENT При необходимости введите имя таблицы нулевых точек, из которой нужно активировать номер нулевой точки, подтвердите кнопкой ENT. Если вы не хотите задавать таблицу нулевых точек, подтвердите кнопкой NO ENT Если в кадре TRANS DATUM TABLE вы выбрали таблицу нулевых точек, система ЧПУ использует запрограммированный номер строки только до следующего вызова номера нулевой точки (смещение нулевой точки, действующее покадрово). Если в кадре TRANS DATUM TABLE не определена таблица нулевых точек, ЧПУ использует таблицу нулевых точек, выбранную ранее в NC-программе с помощью SEL TABLE или таблицу нулевых точек со статусом М, выбранную в режиме выполнение программы. 464 Программирование: специальные функции 1 11.10 Задание преобразований координат TRANS DATUM TABLE С помощью функции TRANS DATUM TABLE оператор Пример:
