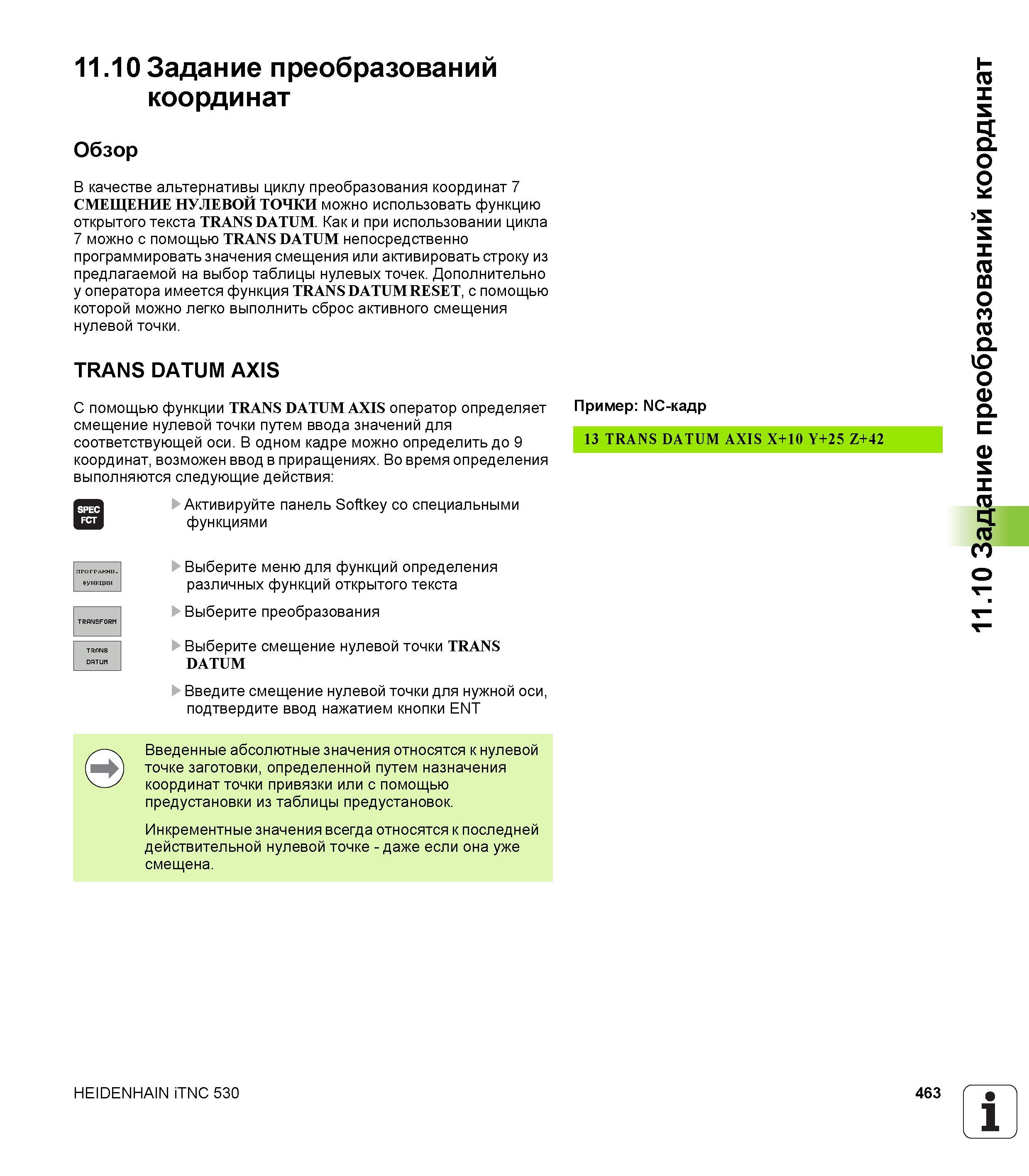

В качестве альтернативы циклу преобразования координат 7 СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ можно использовать функцию открытого текста TRANS DATUM. Как и при использовании цикла 7 можно с помощью TRANS DATUM непосредственно программировать значения смещения или активировать строку из предлагаемой на выбор таблицы нулевых точек. Дополнительно у оператора имеется функция TRANS DATUM RESET, с помощью которой можно легко выполнить сброс активного смещения нулевой точки. TRANS DATUM AXIS С помощью функции TRANS DATUM AXIS оператор определяет смещение нулевой точки путем ввода значений для соответствующей оси. В одном кадре можно определить до 9 координат, возможен ввод в приращениях. Во время определения выполняются следующие действия: Активируйте панель Softkey со специальными функциями Пример: NC-кадр 13 TRANS DATUM AXIS X+10 Y+25 Z+42 Выберите меню для функций определения различных функций открытого текста Выберите преобразования Выберите смещение нулевой точки TRANS DATUM Введите смещение нулевой точки для нужной оси, подтвердите ввод нажатием кнопки ENT Введенные абсолютные значения относятся к нулевой точке заготовки, определенной путем назначения координат точки привязки или с помощью предустановки из таблицы предустановок. Инкрементные значения всегда относятся к последней действительной нулевой точке - даже если она уже смещена. HEIDENHAIN iTNC 530 463 1 11.10 Задание преобразований координат 11.10 Задание преобразований координат Обзор
