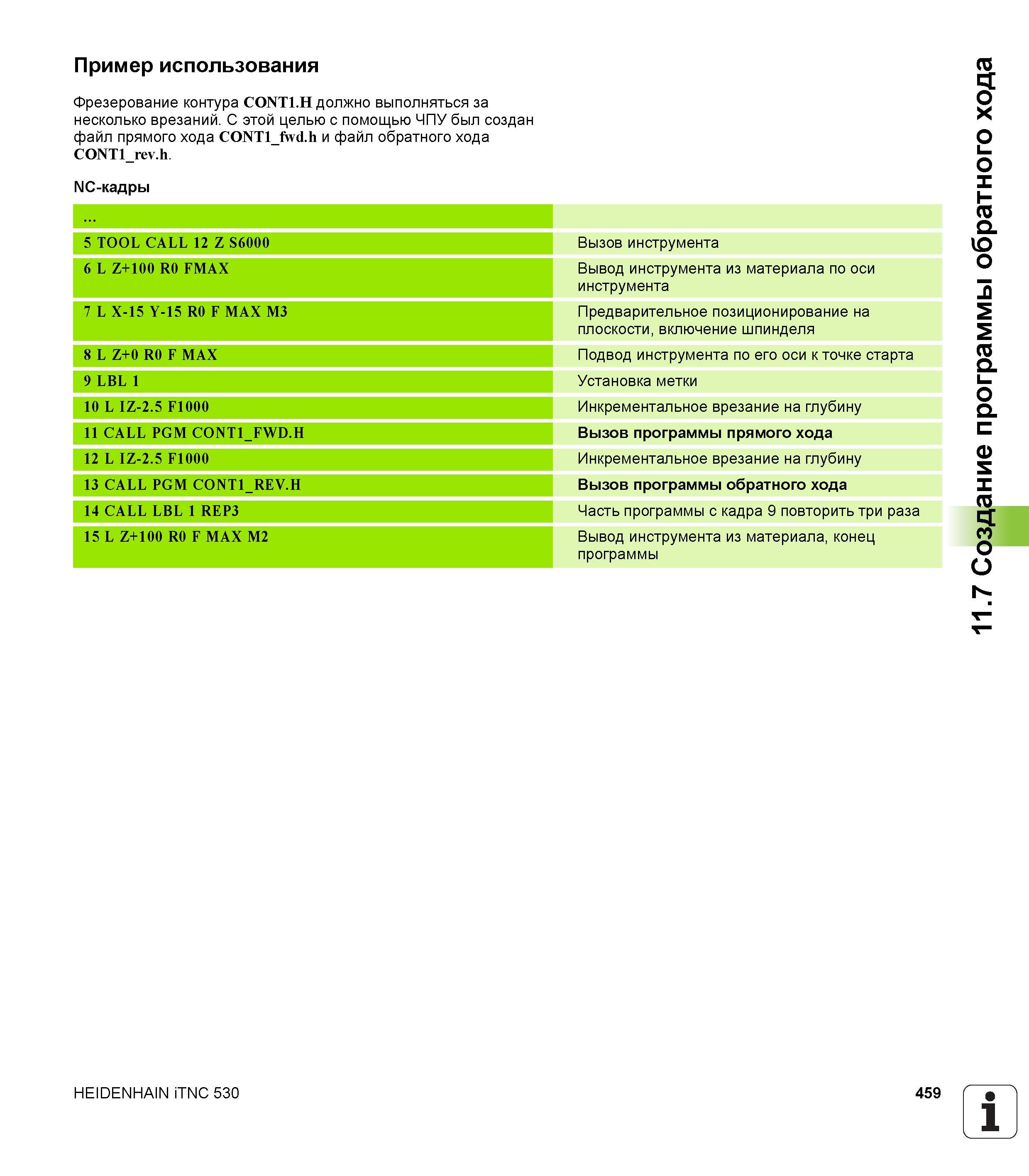

Пример использования Фрезерование контура CONT1.H должно выполняться за несколько врезаний. С этой целью с помощью ЧПУ был создан файл прямого хода CONT1 fwd.h и файл обратного хода CONT1 rev.h. NC-кадры 5 TOOL CALL 12 Z S6000 Вызов инструмента 6 L Z+100 R0 FMAX Вывод инструмента из материала по оси инструмента 7 L X-15 Y-15 R0 F MAX M3 Предварительное позиционирование на плоскости, включение шпинделя 8 L Z+0 R0 F MAX Подвод инструмента по его оси к точке старта 9 LBL 1 Установка метки 10 L IZ-2.5 F1000 Инкрементальное врезание на глубину 11 CALL PGM CONT1 FWD.H Вызов программы прямого хода 12 L IZ-2.5 F1000 Инкрементальное врезание на глубину 13 CALL PGM CONT1 REV.H Вызов программы обратного хода 14 CALL LBL 1 REP3 Часть программы с кадра 9 повторить три раза 15 L Z+100 R0 F MAX M2 Вывод инструмента из материала, конец программы HEIDENHAIN iTNC 530 459 1 11.7 Создание программы обратного хода
