633 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.633

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 633 0633 Lab2u

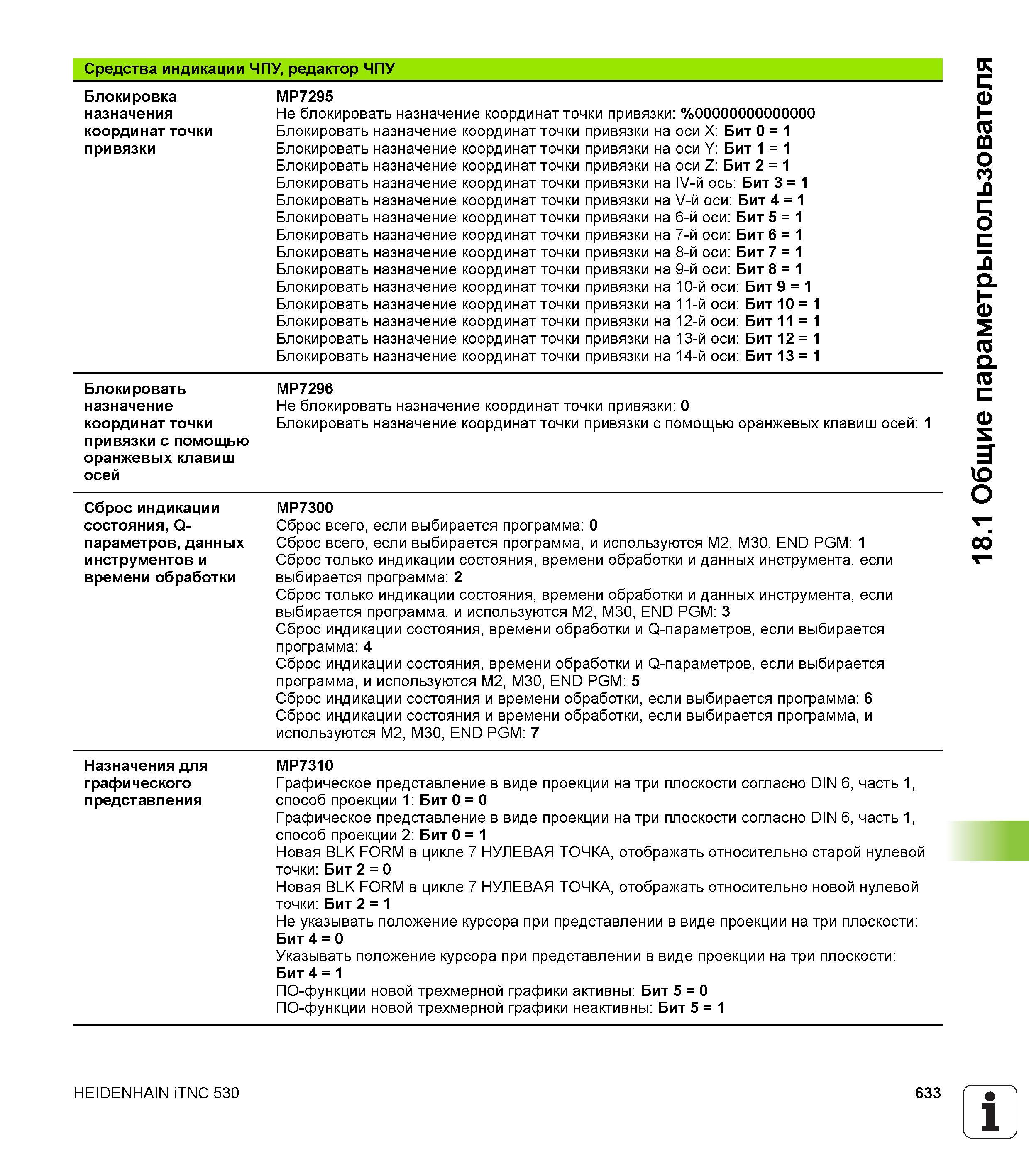

Средства индикации ЧПУ, редактор ЧПУ Блокировка MP7295 назначения Не блокировать назначение координат точки привязки %00000000000000 координат точки Блокировать назначение координат точки привязки на оси X Бит 0 = 1 привязки Блокировать назначение координат точки привязки на оси Y Бит 1 = 1 Блокировать назначение координат точки привязки на оси Z Бит 2 = 1 Блокировать назначение координат точки привязки на IV-й ось Бит 3 = 1 Блокировать назначение координат точки привязки на V-й оси Бит 4 = 1 Блокировать назначение координат точки привязки на 6-й оси Бит 5 = 1 Блокировать назначение координат точки привязки на 7-й оси Бит 6 = 1 Блокировать назначение координат точки привязки на 8-й оси Бит 7 = 1 Блокировать назначение координат точки привязки на 9-й оси Бит 8 = 1 Блокировать назначение координат точки привязки на 10-й оси Бит 9 = 1 Блокировать назначение координат точки привязки на 11-й оси Бит 10 = 1 Блокировать назначение координат точки привязки на 12-й оси Бит 11 = 1 Блокировать назначение координат точки привязки на 13-й оси Бит 12 = 1 Блокировать назначение координат точки привязки на 14-й оси Бит 13 = 1 Блокировать MP7296 назначение Не блокировать назначение координат точки привязки 0 координат точки Блокировать назначение координат точки привязки с помощью оранжевых клавиш осей 1 привязки с помощью оранжевых клавиш осей Сброс индикации состояния, Q-параметров, данных инструментов и времени обработки Назначения для графического представления MP7300 Сброс всего, если выбирается программа 0 Сброс всего, если выбирается программа, и используются M2, M30, END PGM 1 Сброс только индикации состояния, времени обработки и данных инструмента, если выбирается программа 2 Сброс только индикации состояния, времени обработки и данных инструмента, если выбирается программа, и используются M2, M30, END PGM 3 Сброс индикации состояния, времени обработки и Q-параметров, если выбирается программа 4 Сброс индикации состояния, времени обработки и Q-параметров, если выбирается программа, и используются m2, M30, END PGM 5 Сброс индикации состояния и времени обработки, если выбирается программа 6 Сброс индикации состояния и времени обработки, если выбирается программа, и используются M2, M30, END PGM 7 MP7310 Графическое представление в виде проекции на три плоскости согласно DIN 6, часть 1, способ проекции 1 Бит 0 = 0 Графическое представление в виде проекции на три плоскости согласно DIN 6, часть 1, способ проекции 2 Бит 0 = 1 Новая BLK FORM в цикле 7 НУЛЕВАЯ ТОЧКА, отображать относительно старой нулевой точки Бит 2 = 0 Новая BLK FORM в цикле 7 НУЛЕВАЯ ТОЧКА, отображать относительно новой нулевой точки Бит 2 = 1 Не указывать положение курсора при представлении в виде проекции на три плоскости Бит 4 = 0 Указывать положение курсора при представлении в виде проекции на три плоскости Бит 4 = 1 ПО-функции новой трехмерной графики активны Бит 5 = 0 ПО-функции новой трехмерной графики неактивны Бит 5 = 1 HEIDENHAIN iTNC 530 633 1 18.1 Общие параметрыпользователя
