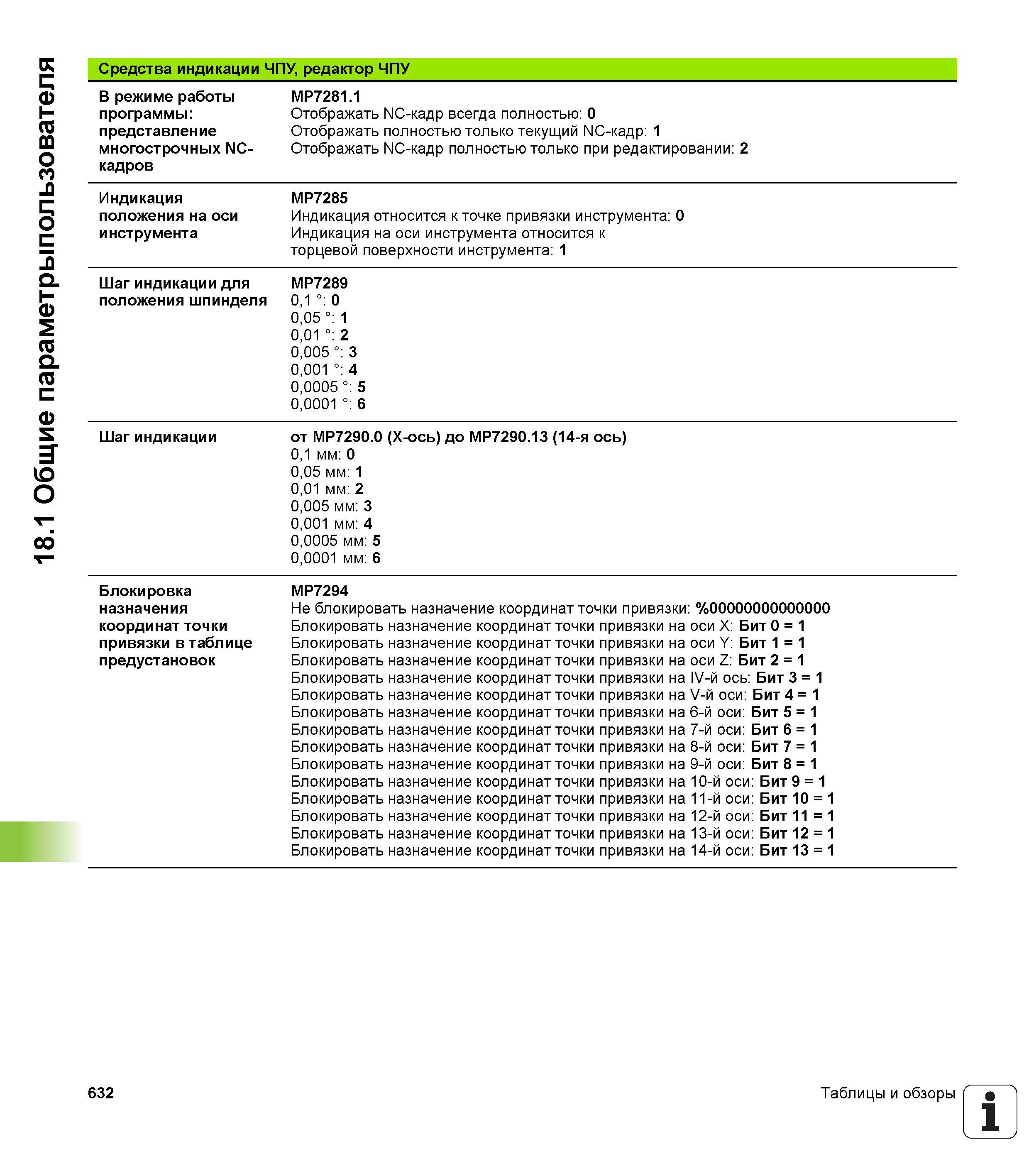

632 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.632

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 632 0632 Lab2u

18.1 Общие параметрыпользователя Средства индикации ЧПУ, редактор ЧПУ В режиме работы программы представление многострочных NC-кадров MP7281.1 Отображать NC-кадр всегда полностью 0 Отображать полностью только текущий NC-кадр 1 Отображать NC-кадр полностью только при редактировании 2 Индикация MP7285 положения на оси Индикация относится к точке привязки инструмента 0 инструмента Индикация на оси инструмента относится к торцевой поверхности инструмента 1 Шаг индикации для MP7289 положения шпинделя 0,1 ° 0 0,05 ° 1 0,01 ° 2 0,005 ° 3 0,001 ° 4 0,0005 ° 5 0,0001 ° 6 Шаг индикации от MP7290.0 (X-ось) до MP7290.13 (14-я ось) 0,1 мм 0 0,05 мм 1 0,01 мм 2 0,005 мм 3 0,001 мм 4 0,0005 мм 5 0,0001 мм 6 Блокировка назначения координат точки привязки в таблице предустановок MP7294 Не блокировать назначение координат точки привязки Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на Блокировать назначение координат точки привязки на %00000000000000 оси X Бит 0 = 1 оси Y Бит 1 = 1 оси Z Бит 2 = 1 IV-й ось Бит 3 = 1 V-й оси Бит 4 = 1 6-й оси Бит 5 = 1 7-й оси Бит 6 = 1 8-й оси Бит 7 = 1 9-й оси Бит 8 = 1 10-й оси 11-й оси 12-й оси 13-й оси 14-й оси Бит 9 = 1 Бит 10 = 1 Бит 11 = 1 Бит 12 = 1 Бит 13 = 1 632 Таблицы и обзоры
