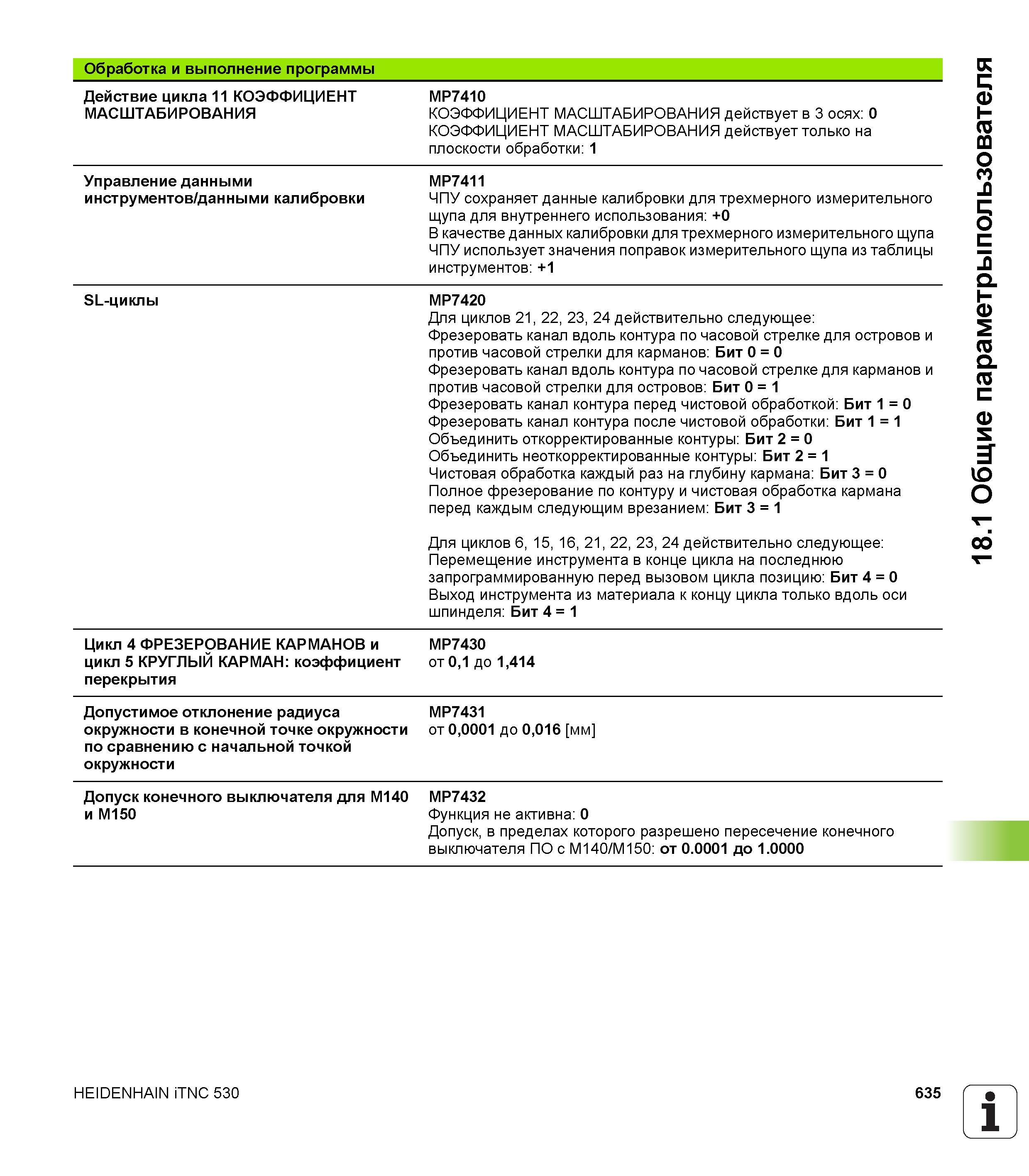

635 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.635

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 635 0635 Lab2u

Обработка и выполнение программы Действие цикла 11 КОЭФФИЦИЕНТ MP7410 МАСШТАБИРОВАНИЯ КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ действует в 3 осях 0 КОЭФФИЦИЕНТ МАСШТАБИРОВАНИЯ действует только на плоскости обработки 1 MP7411 ЧПУ сохраняет данные калибровки для трехмерного измерительного щупа для внутреннего использования +0 В качестве данных калибровки для трехмерного измерительного щупа ЧПУ использует значения поправок измерительного щупа из таблицы инструментов +1 SL-циклы MP7420 Для циклов 21, 22, 23, 24 действительно следующее Фрезеровать канал вдоль контура по часовой стрелке для островов и против часовой стрелки для карманов Бит 0 = 0 Фрезеровать канал вдоль контура по часовой стрелке для карманов и против часовой стрелки для островов Бит 0 = 1 Фрезеровать канал контура перед чистовой обработкой Бит 1 = 0 Фрезеровать канал контура после чистовой обработки Бит 1 = 1 Объединить откорректированные контуры Бит 2 = 0 Объединить неоткорректированные контуры Бит 2 = 1 Чистовая обработка каждый раз на глубину кармана Бит 3 = 0 Полное фрезерование по контуру и чистовая обработка кармана перед каждым следующим врезанием Бит 3 = 1 Для циклов 6, 15, 16, 21, 22, 23, 24 действительно следующее Перемещение инструмента в конце цикла на последнюю запрограммированную перед вызовом цикла позицию Бит 4 = 0 Выход инструмента из материала к концу цикла только вдоль оси шпинделя Бит 4 = 1 Цикл 4 ФРЕЗЕРОВАНИЕ КАРМАНОВ и MP7430 цикл 5 КРУГЛЫЙ КАРМАН коэффициент от 0,1 до 1,414 перекрытия Допустимое отклонение радиуса MP7431 окружности в конечной точке окружности от 0,0001 до 0,016 мм по сравнению с начальной точкой окружности Допуск конечного выключателя для M140 MP7432 и M150 Функция не активна 0 Допуск, в пределах которого разрешено пересечение конечного выключателя ПО с М140/М150 от 0.0001 до 1.0000 Управление данными инструментов/данными калибровки HEIDENHAIN iTNC 530 635 1 18.1 Общие параметрыпользователя
