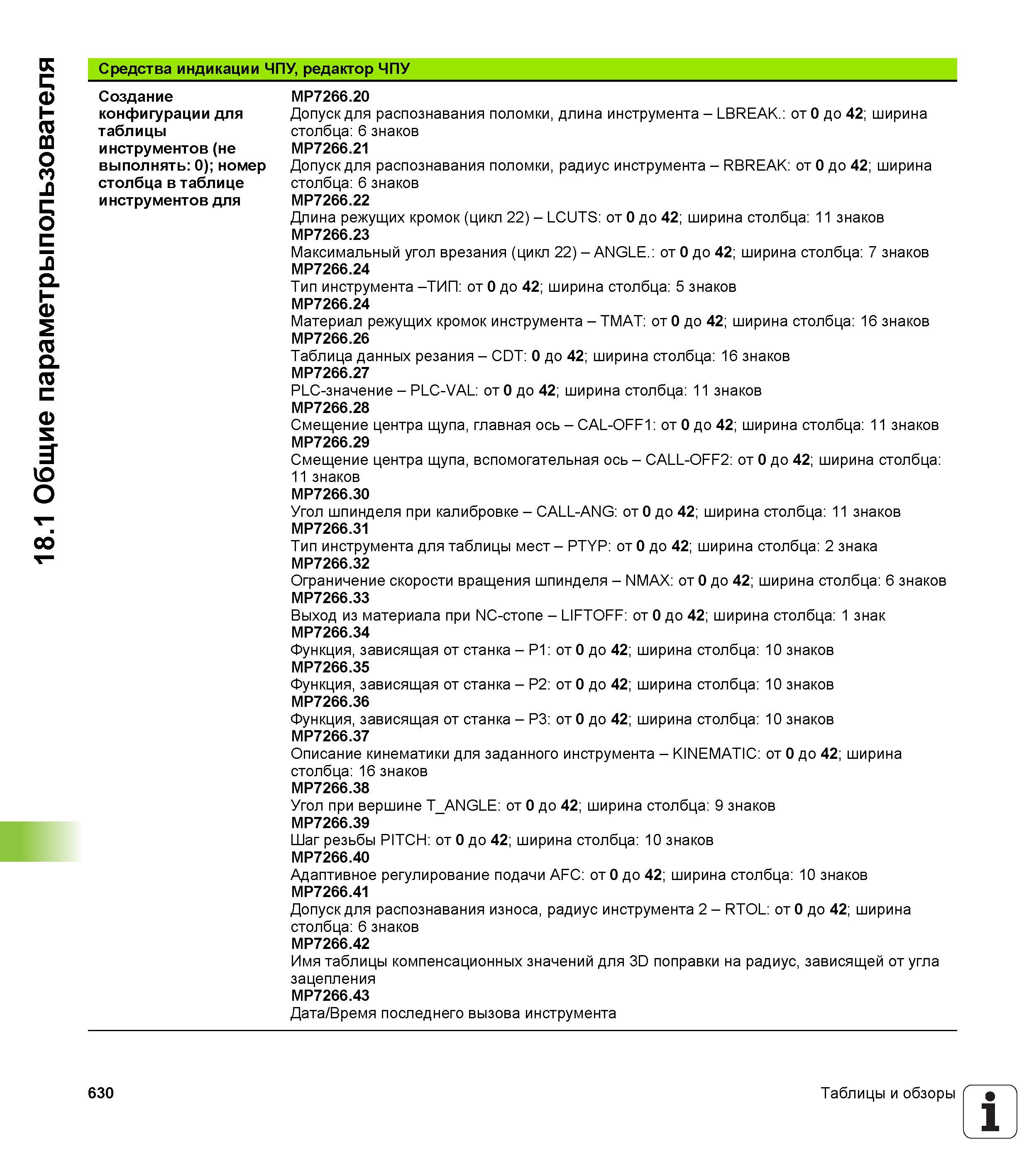

18.1 Общие параметрыпользователя Средства индикации ЧПУ, редактор ЧПУ Создание MP7266.20 конфигурации для Допуск для распознавания поломки, длина инструмента - LBREAK. от 0 до 42; ширина таблицы столбца 6 знаков инструментов (не MP7266.21 выполнять 0); номер Допуск для распознавания поломки, радиус инструмента - RBREAK от 0 до 42; ширина столбца в таблице столбца 6 знаков инструментов для MP7266.22 Длина режущих кромок (цикл 22) - LCUTS от 0 до 42; ширина столбца 11 знаков MP7266.23 Максимальный угол врезания (цикл 22) - ANGLE. от 0 до 42; ширина столбца 7 знаков MP7266.24 Тип инструмента -ТИП от 0 до 42; ширина столбца 5 знаков MP7266.24 Материал режущих кромок инструмента - TMAT от 0 до 42; ширина столбца 16 знаков MP7266.26 Таблица данных резания - CDT 0 до 42; ширина столбца 16 знаков MP7266.27 PLC-значение - PLC-VAL от 0 до 42; ширина столбца 11 знаков MP7266.28 Смещение центра щупа, главная ось - CAL-OFF1 от 0 до 42; ширина столбца 11 знаков MP7266.29 Смещение центра щупа, вспомогательная ось - CALL-OFF2 от 0 до 42; ширина столбца 11 знаков MP7266.30 Угол шпинделя при калибровке - CALL-ANG от 0 до 42; ширина столбца 11 знаков MP7266.31 Тип инструмента для таблицы мест - PTYP от 0 до 42; ширина столбца 2 знака MP7266.32 Ограничение скорости вращения шпинделя - NMAX от 0 до 42; ширина столбца 6 знаков MP7266.33 Выход из материала при NC-стопе - LIFTOFF от 0 до 42; ширина столбца 1 знак MP7266.34 Функция, зависящая от станка - P1 от 0 до 42; ширина столбца 10 знаков MP7266.35 Функция, зависящая от станка - P2 от 0 до 42; ширина столбца 10 знаков MP7266.36 Функция, зависящая от станка - P3 от 0 до 42; ширина столбца 10 знаков MP7266.37 Описание кинематики для заданного инструмента - KINEMATIC от 0 до 42; ширина столбца 16 знаков MP7266.38 Угол при вершине T_ANGLE от 0 до 42; ширина столбца 9 знаков MP7266.39 Шаг резьбы PITCH от 0 до 42; ширина столбца 10 знаков MP7266.40 Адаптивное регулирование подачи AFC от 0 до 42; ширина столбца 10 знаков MP7266.41 Допуск для распознавания износа, радиус инструмента 2 - RTOL от 0 до 42; ширина столбца 6 знаков MP7266.42 Имя таблицы компенсационных значений для 3D поправки на радиус, зависящей от угла зацепления MP7266.43 Дата/Время последнего вызова инструмента 630 Таблицы и обзоры 1
