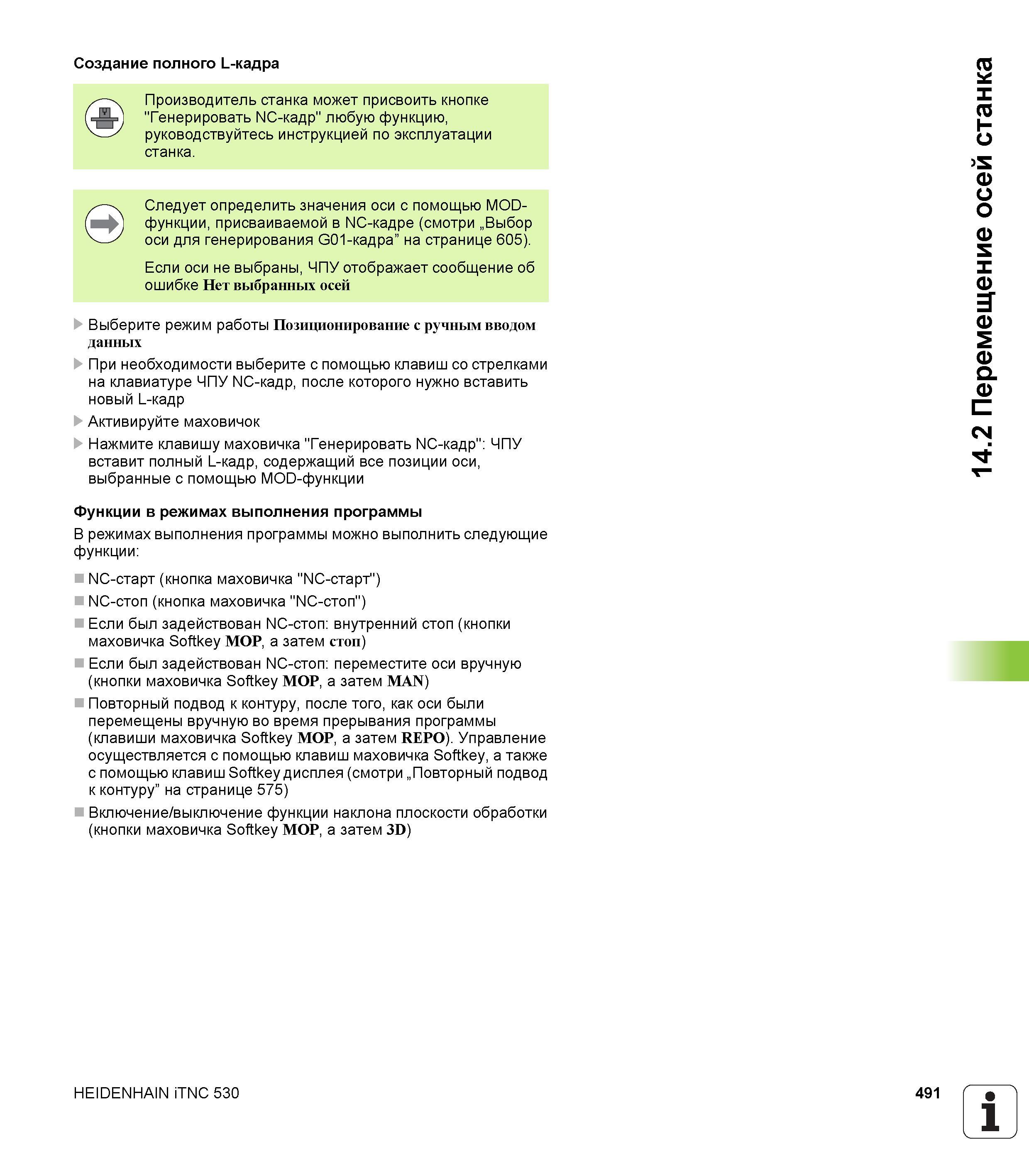

491 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.491

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 491 0491 Lab2u

Создание полного L-кадра Производитель станка может присвоить кнопке "Генерировать NC-кадр" любую функцию, руководствуйтесь инструкцией по эксплуатации станка. Следует определить значения оси с помощью MOD-функции, присваиваемой в NC-кадре (смотри „Выбор оси для генерирования GOI-кадра” на странице 605). Если оси не выбраны, ЧПУ отображает сообщение об ошибке Нет выбранных осей Выберите режим работы Позиционирование с ручным вводом данных При необходимости выберите с помощью клавиш со стрелками на клавиатуре ЧПУ NC-кадр, после которого нужно вставить новый L-кадр Активируйте маховичок Нажмите клавишу маховичка "Генерировать NC-кадр" ЧПУ вставит полный L-кадр, содержащий все позиции оси, выбранные с помощью MOD-функции Функции в режимах выполнения программы В режимах выполнения программы можно выполнить следующие функции NC-старт (кнопка маховичка "NC-старт") NC-стоп (кнопка маховичка "NC-стоп") Если был задействован NC-стоп внутренний стоп (кнопки маховичка Softkey MOP, а затем стоп) Если был задействован NC-стоп переместите оси вручную (кнопки маховичка Softkey MOP, а затем MAN) Повторный подвод к контуру, после того, как оси были перемещены вручную во время прерывания программы (клавиши маховичка Softkey MOP, а затем REPO). Управление осуществляется с помощью клавиш маховичка Softkey, а также с помощью клавиш Softkey дисплея (смотри „ Повторный подвод к контуру” на странице 575) Включение/выключение функции наклона плоскости обработки (кнопки маховичка Softkey MOP, а затем 3D) HEIDENHAIN iTNC 530 491 1 14.2 Перемещение осей станка
