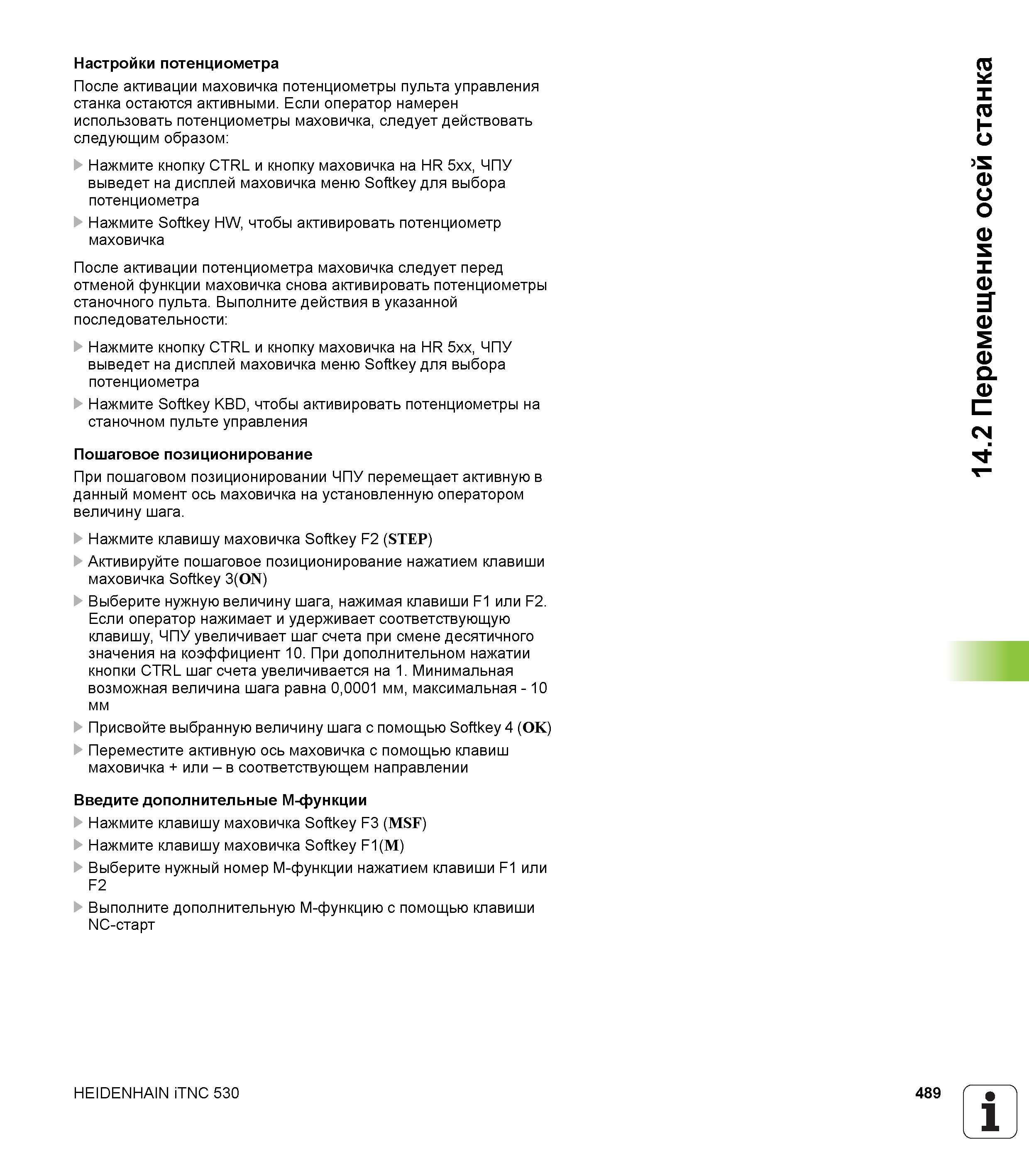

Настройки потенциометра После активации маховичка потенциометры пульта управления станка остаются активными. Если оператор намерен использовать потенциометры маховичка, следует действовать следующим образом Нажмите кнопку CTRL и кнопку маховичка на HR 5xx, ЧПУ выведет на дисплей маховичка меню Softkey для выбора потенциометра Нажмите Softkey HW, чтобы активировать потенциометр маховичка После активации потенциометра маховичка следует перед отменой функции маховичка снова активировать потенциометры станочного пульта. Выполните действия в указанной последовательности Нажмите кнопку CTRL и кнопку маховичка на HR 5xx, ЧПУ выведет на дисплей маховичка меню Softkey для выбора потенциометра Нажмите Softkey KBD, чтобы активировать потенциометры на станочном пульте управления Пошаговое позиционирование При пошаговом позиционировании ЧПУ перемещает активную в данный момент ось маховичка на установленную оператором величину шага. Нажмите клавишу маховичка Softkey F2 (STEP) Активируйте пошаговое позиционирование нажатием клавиши маховичка Softkey 3(ON) Выберите нужную величину шага, нажимая клавиши F1 или F2. Если оператор нажимает и удерживает соответствующую клавишу, ЧПУ увеличивает шаг счета при смене десятичного значения на коэффициент 10. При дополнительном нажатии кнопки CTRL шаг счета увеличивается на 1. Минимальная возможная величина шага равна 0,0001 мм, максимальная - 10 мм Присвойте выбранную величину шага с помощью Softkey 4 (OK) Переместите активную ось маховичка с помощью клавиш маховичка + или - в соответствующем направлении Введите дополнительные М-функции Нажмите клавишу маховичка Softkey F3 (MSF) Нажмите клавишу маховичка Softkey F1(M) Выберите нужный номер М-функции нажатием клавиши F1 или F2 Выполните дополнительную М-функцию с помощью клавиши NC-старт HEIDENHAIN iTNC 530 489 1 14.2 Перемещение осей станка
