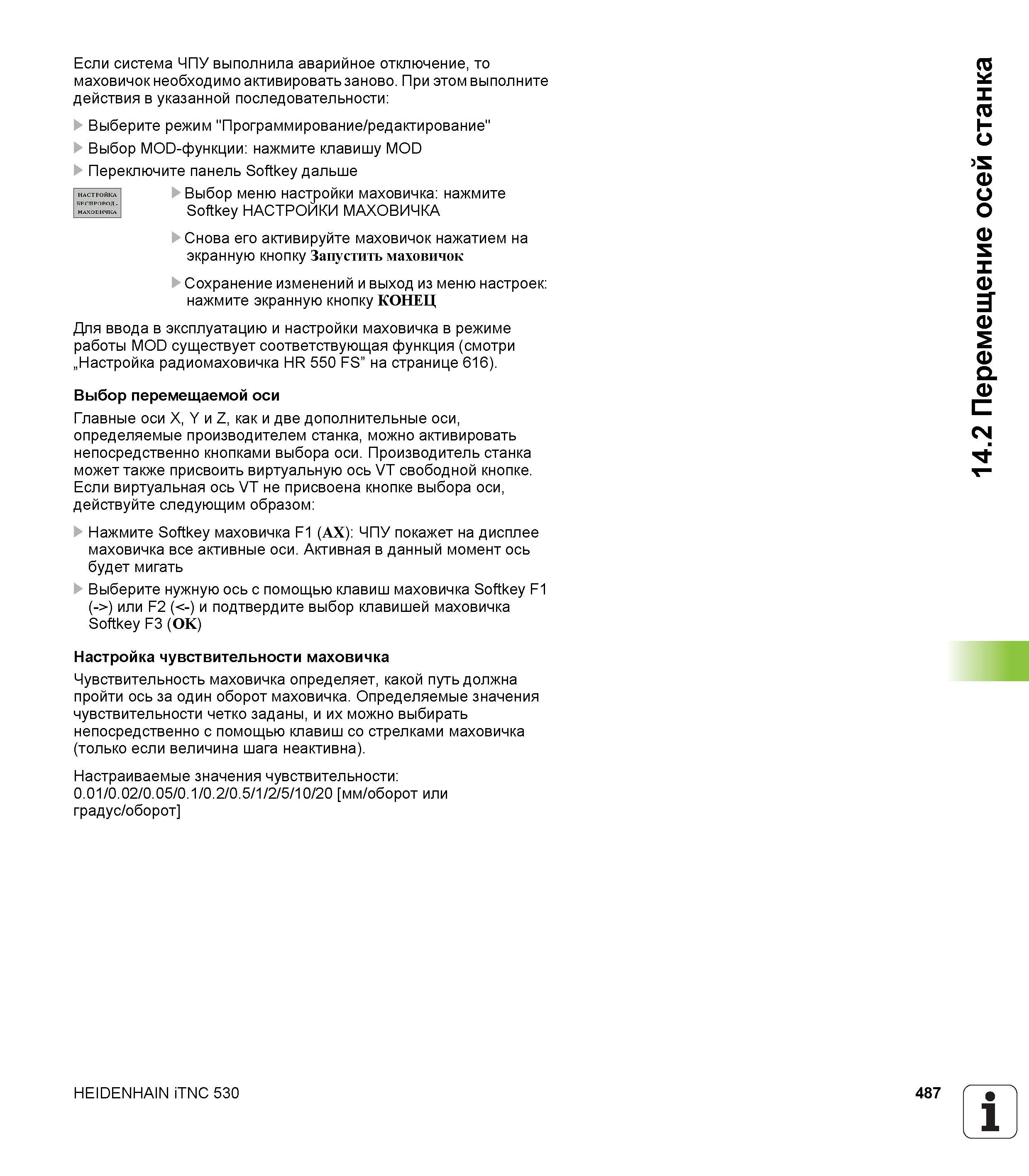

487 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.487

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 487 0487 Lab2u

НАСТРОЙКА RF.CITPOBOJI. МАХОВИЧКА Если система ЧПУ выполнила аварийное отключение, то маховичок необходимо активировать заново. При этом выполните действия в указанной последовательности Выберите режим "Программирование/редактирование" Выбор MOD-функции нажмите клавишу MOD Переключите панель Softkey дальше Выбор меню настройки маховичка нажмите Softkey НАСТРОИКИ МАХОВИЧКА Снова его активируйте маховичок нажатием на экранную кнопку Запустить маховичок Сохранение изменений и выход из меню настроек нажмите экранную кнопку КОНЕЦ Для ввода в эксплуатацию и настройки маховичка в режиме работы MOD существует соответствующая функция (смотри „Настройка радиомаховичка HR 550 FS” на странице 616). Выбор перемещаемой оси Главные оси X, Y и Z, как и две дополнительные оси, определяемые производителем станка, можно активировать непосредственно кнопками выбора оси. Производитель станка может также присвоить виртуальную ось Vt свободной кнопке. Если виртуальная ось VT не присвоена кнопке выбора оси, действуйте следующим образом Нажмите Softkey маховичка F1 (AX) ЧПУ покажет на дисплее маховичка все активные оси. Активная в данный момент ось будет мигать Выберите нужную ось с помощью клавиш маховичка Softkey F1 (->) или F2 (<-) и подтвердите выбор клавишей маховичка Softkey F3 (OK) Настройка чувствительности маховичка Чувствительность маховичка определяет, какой путь должна пройти ось за один оборот маховичка. Определяемые значения чувствительности четко заданы, и их можно выбирать непосредственно с помощью клавиш со стрелками маховичка (только если величина шага неактивна). Настраиваемые значения чувствительности 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20 мм/оборот или градус/оборот HEIDENHAIN iTNC 530 487 1 14.2 Перемещение осей станка
