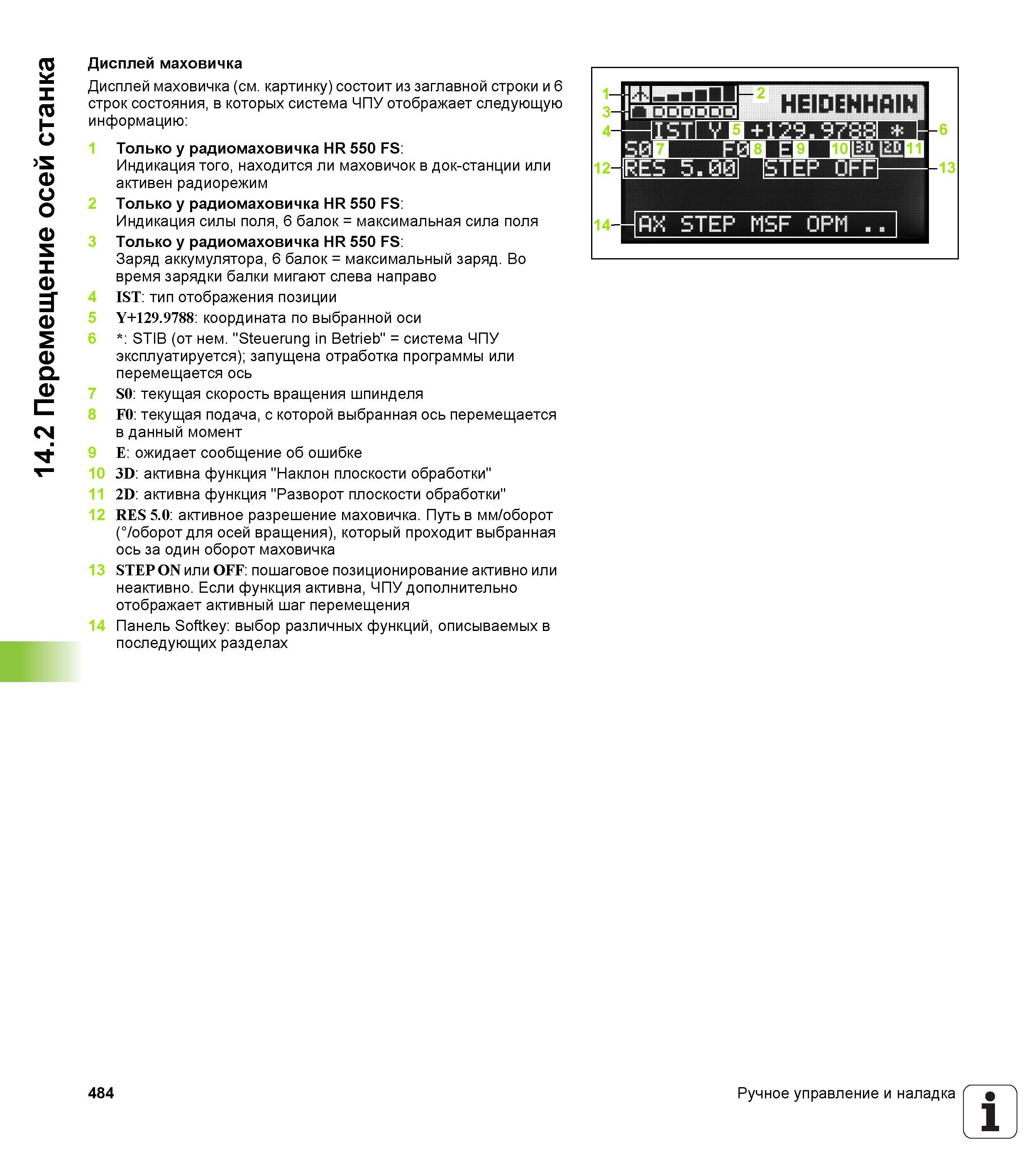

14.2 Перемещение осей станка Дисплей маховичка Дисплей маховичка (см. картинку) состоит из заглавной строки и 6 строк состояния, в которых система ЧПУ отображает следующую информацию 1 Только у радиомаховичка HR 550 FS Индикация того, находится ли маховичок в док-станции или активен радиорежим 2 Только у радиомаховичка HR 550 FS Индикация силы поля, 6 балок = максимальная сила поля 3 Только у радиомаховичка HR 550 FS Заряд аккумулятора, 6 балок = максимальный заряд. Во время зарядки балки мигают слева направо 4 1ST тип отображения позиции 5 Y+129.9788 координата по выбранной оси 6 STIB (от нем. "Steuerung in Betrieb" = система ЧПУ эксплуатируется); запущена отработка программы или перемещается ось 7 S0 текущая скорость вращения шпинделя 8 F0 текущая подача, с которой выбранная ось перемещается в данный момент 9 E ожидает сообщение об ошибке 10 3D активна функция "Наклон плоскости обработки" 11 2D активна функция "Разворот плоскости обработки" 12 RES 5.0 активное разрешение маховичка. Путь в мм/оборот (°/оборот для осей вращения), который проходит выбранная ось за один оборот маховичка 13 STEP ON или OFF пошаговое позиционирование активно или неактивно. Если функция активна, ЧПУ дополнительно отображает активный шаг перемещения 14 Панель Softkey выбор различных функций, описываемых в последующих разделах 3И ВЯ Т П I IDDDODDI | "‘Г т 5 — 2 12 HEIDENHAIN + 129.47831 8 9 10 RES 5.001 14 fiX STEP MSF 0PM 13 6 4 484 Ручное управление и наладка 1
