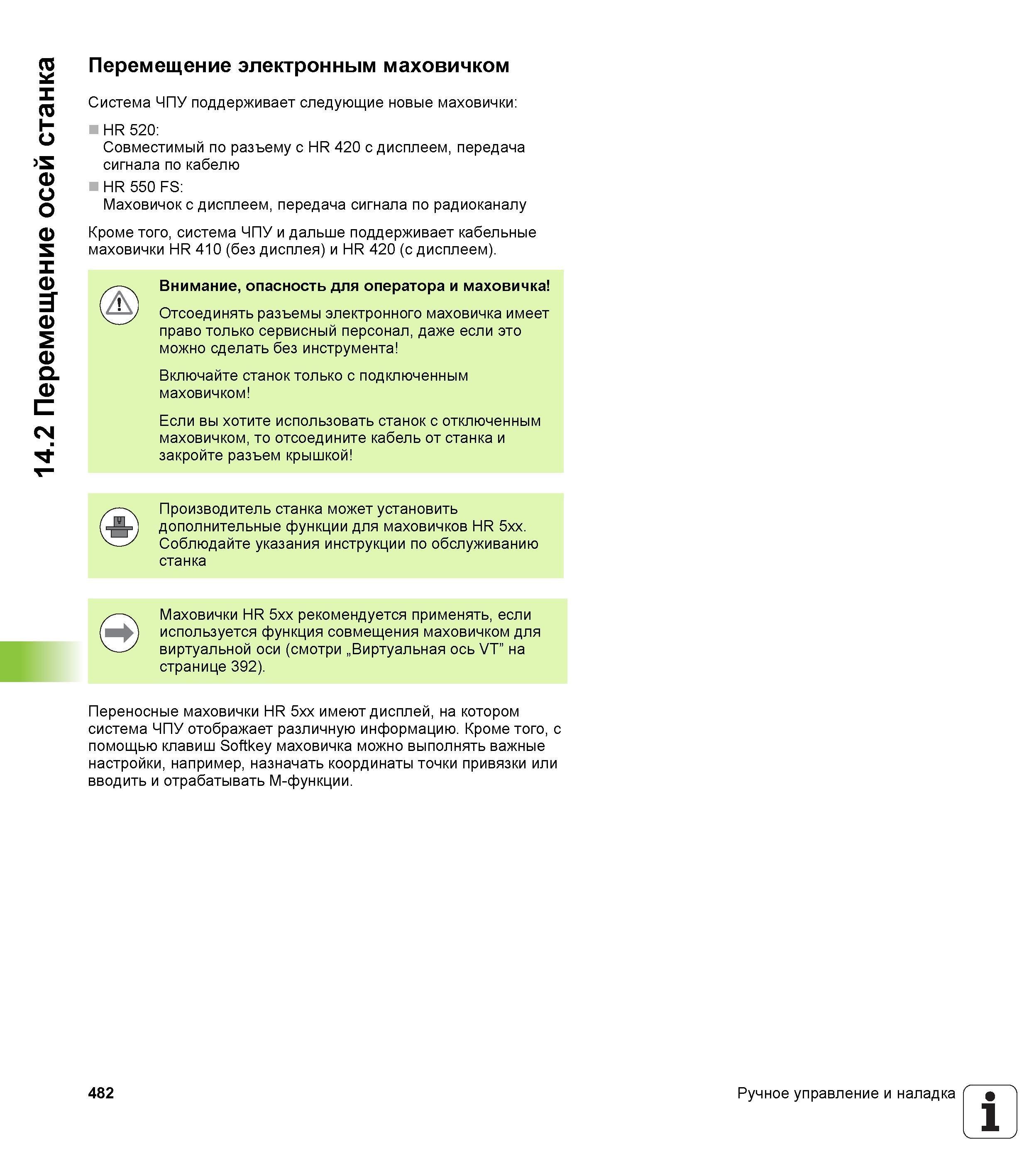

14.2 Перемещение осей станка Перемещение электронным маховичком Система ЧПУ поддерживает следующие новые маховички HR 520 Совместимый по разъему с HR 420 с дисплеем, передача сигнала по кабелю HR 550 FS Маховичок с дисплеем, передача сигнала по радиоканалу Кроме того, система ЧПУ и дальше поддерживает кабельные маховички HR 410 (без дисплея) и HR 420 (с дисплеем). Внимание, опасность для оператора и маховичка Отсоединять разъемы электронного маховичка имеет право только сервисный персонал, даже если это можно сделать без инструмента Включайте станок только с подключенным маховичком Если вы хотите использовать станок с отключенным маховичком, то отсоедините кабель от станка и закройте разъем крышкой Производитель станка может установить дополнительные функции для маховичков HR 5xx. Соблюдайте указания инструкции по обслуживанию станка Переносные маховички HR 5xx имеют дисплей, на котором система ЧПУ отображает различную информацию. Кроме того, с помощью клавиш Softkey маховичка можно выполнять важные настройки, например, назначать координаты точки привязки или вводить и отрабатывать М-функции. Маховички HR 5xx рекомендуется применять, если используется функция совмещения маховичком для виртуальной оси (смотри „Виртуальная ось VT” на странице 392). 482 Ручное управление и наладка 1
