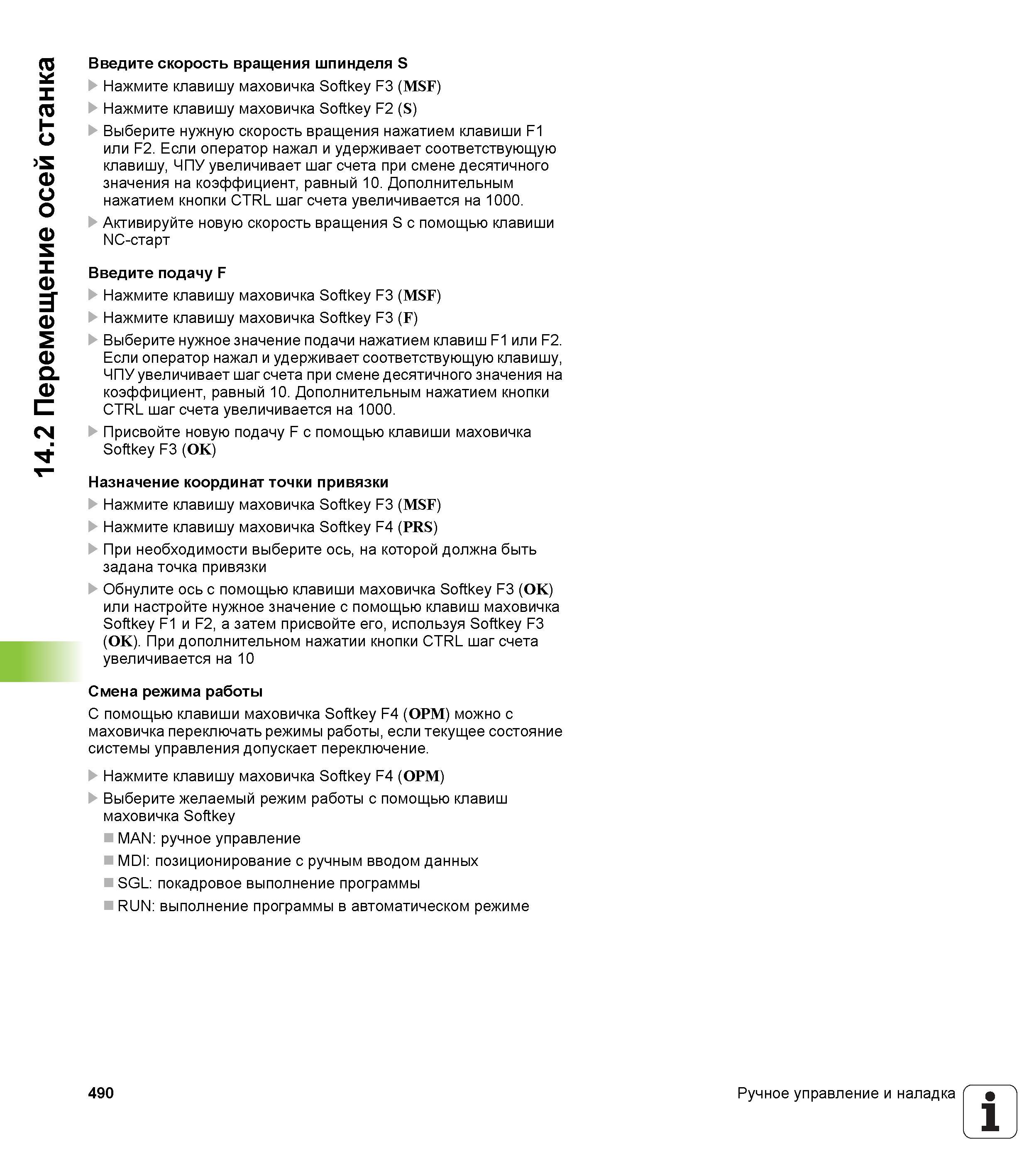

14.2 Перемещение осей станка Введите скорость вращения шпинделя S Нажмите клавишу маховичка Softkey F3 (MSF) Нажмите клавишу маховичка Softkey F2 (S) Выберите нужную скорость вращения нажатием клавиши F1 или F2. Если оператор нажал и удерживает соответствующую клавишу, ЧПУ увеличивает шаг счета при смене десятичного значения на коэффициент, равный 10. Дополнительным нажатием кнопки CTRL шаг счета увеличивается на 1000. Активируйте новую скорость вращения S с помощью клавиши NC-старт Введите подачу F Нажмите клавишу маховичка Softkey F3 (MSF) Нажмите клавишу маховичка Softkey F3 (F) Выберите нужное значение подачи нажатием клавиш F1 или F2. Если оператор нажал и удерживает соответствующую клавишу, ЧПУ увеличивает шаг счета при смене десятичного значения на коэффициент, равный 10. Дополнительным нажатием кнопки CTRL шаг счета увеличивается на 1000. Присвойте новую подачу F с помощью клавиши маховичка Softkey F3 (OK) Назначение координат точки привязки Нажмите клавишу маховичка Softkey F3 (MSF) Нажмите клавишу маховичка Softkey F4 (PRS) При необходимости выберите ось, на которой должна быть задана точка привязки Обнулите ось с помощью клавиши маховичка Softkey F3 (OK) или настройте нужное значение с помощью клавиш маховичка Softkey F1 и F2, а затем присвойте его, используя Softkey F3 (OK). При дополнительном нажатии кнопки CTRL шаг счета увеличивается на 10 Смена режима работы С помощью клавиши маховичка Softkey F4 (OPM) можно с маховичка переключать режимы работы, если текущее состояние системы управления допускает переключение. Нажмите клавишу маховичка Softkey F4 (OPM) Выберите желаемый режим работы с помощью клавиш маховичка Softkey MAN ручное управление MDI позиционирование с ручным вводом данных SGL покадровое выполнение программы RUN выполнение программы в автоматическом режиме 490 Ручное управление и наладка 1
