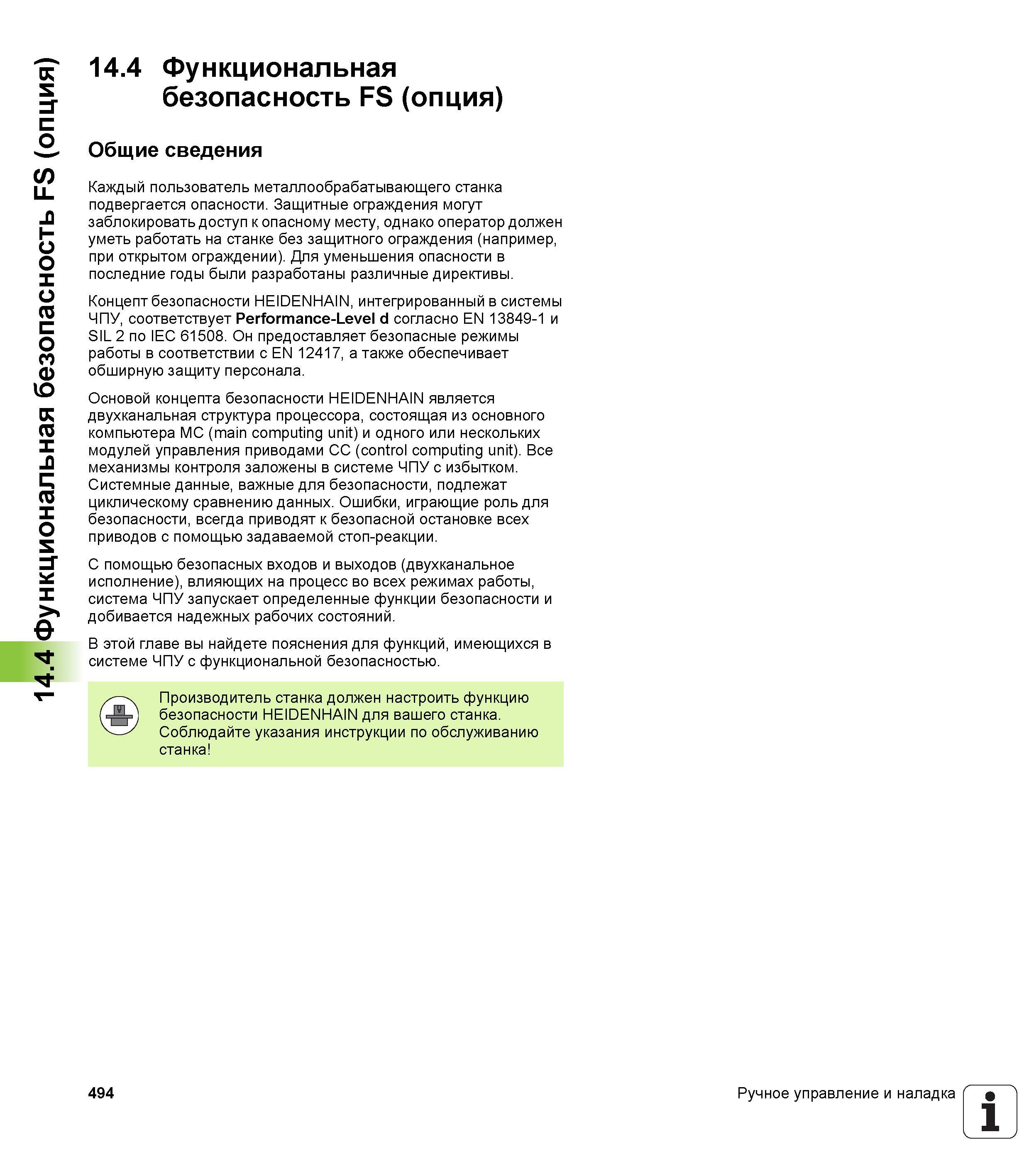

14.4 Функциональная безопасность FS (опция) 14.4 Функциональная безопасность FS (опция) Общие сведения Каждый пользователь металлообрабатывающего станка подвергается опасности. Защитные ограждения могут заблокировать доступ к опасному месту, однако оператор должен уметь работать на станке без защитного ограждения (например, при открытом ограждении). Для уменьшения опасности в последние годы были разработаны различные директивы. Концепт безопасности HEIDENHAIN, интегрированный в системы ЧПУ, соответствует Performance-Level d согласно EN 13849-1 и SIL 2 по IEC 61508. Он предоставляет безопасные режимы работы в соответствии с EN 12417, а также обеспечивает обширную защиту персонала. Основой концепта безопасности HEIDENHAIN является двухканальная структура процессора, состоящая из основного компьютера MC (main computing unit) и одного или нескольких модулей управления приводами CC (control computing unit). Все механизмы контроля заложены в системе ЧПУ с избытком. Системные данные, важные для безопасности, подлежат циклическому сравнению данных. Ошибки, играющие роль для безопасности, всегда приводят к безопасной остановке всех приводов с помощью задаваемой стоп-реакции. С помощью безопасных входов и выходов (двухканальное исполнение), влияющих на процесс во всех режимах работы, система ЧПУ запускает определенные функции безопасности и добивается надежных рабочих состояний. В этой главе вы найдете пояснения для функций, имеющихся в системе ЧПУ с функциональной безопасностью. Производитель станка должен настроить функцию безопасности HEIDENHAIN для вашего станка. Соблюдайте указания инструкции по обслуживанию станка 494 Ручное управление и наладка 1
