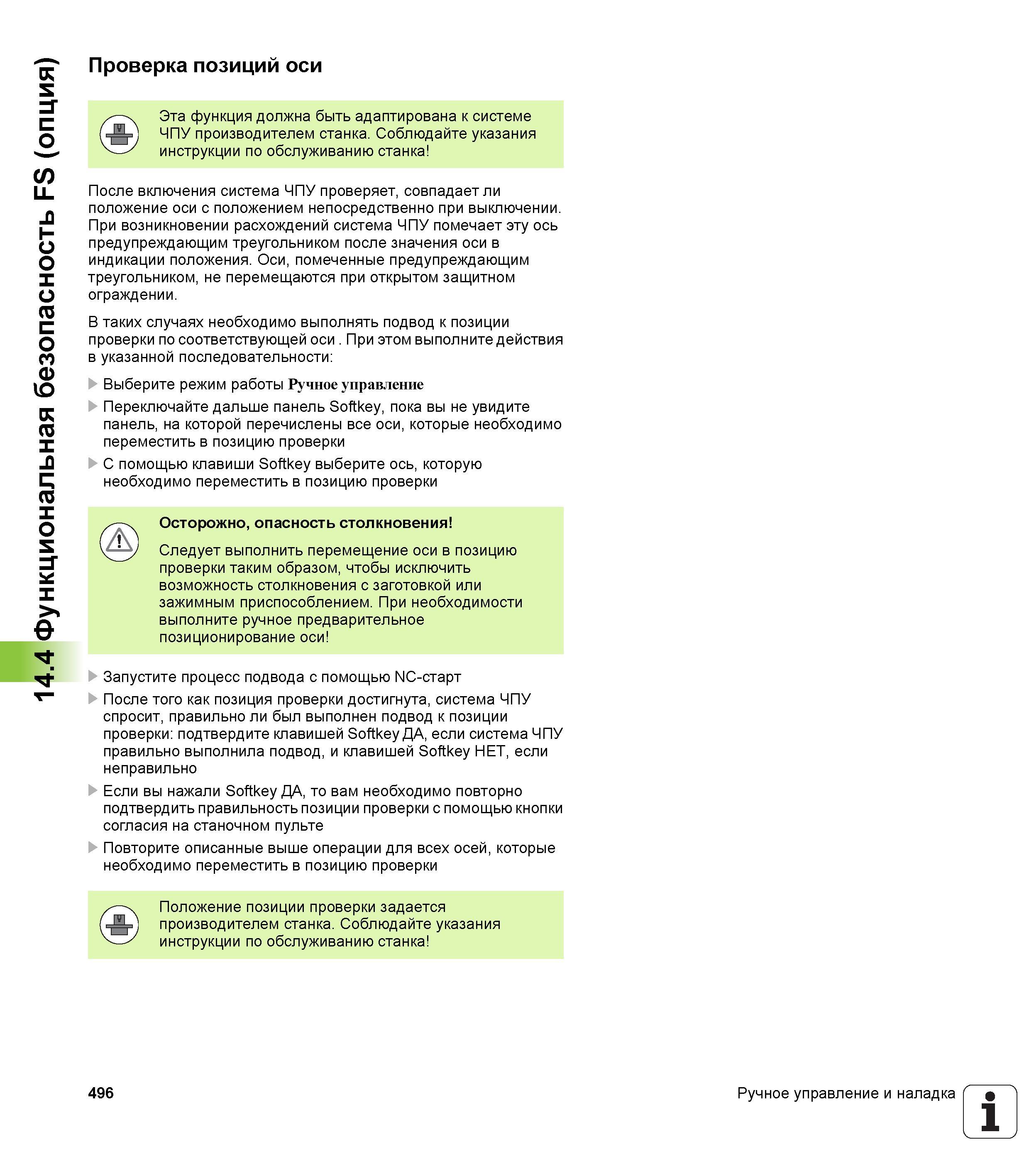

14.4 Функциональная безопасность FS (опция) Проверка позиций оси Эта функция должна быть адаптирована к системе ЧПУ производителем станка. Соблюдайте указания инструкции по обслуживанию станка После включения система ЧПУ проверяет, совпадает ли положение оси с положением непосредственно при выключении. При возникновении расхождений система ЧПУ помечает эту ось предупреждающим треугольником после значения оси в индикации положения. Оси, помеченные предупреждающим треугольником, не перемещаются при открытом защитном ограждении. В таких случаях необходимо выполнять подвод к позиции проверки по соответствующей оси . При этом выполните действия в указанной последовательности Выберите режим работы Ручное управление Переключайте дальше панель Softkey, пока вы не увидите панель, на которой перечислены все оси, которые необходимо переместить в позицию проверки С помощью клавиши Softkey выберите ось, которую необходимо переместить в позицию проверки Осторожно, опасность столкновения Следует выполнить перемещение оси в позицию проверки таким образом, чтобы исключить возможность столкновения с заготовкой или зажимным приспособлением. При необходимости выполните ручное предварительное позиционирование оси Запустите процесс подвода с помощью NC-старт После того как позиция проверки достигнута, система ЧПУ спросит, правильно ли был выполнен подвод к позиции проверки подтвердите клавишей Softkey ДА, если система ЧПУ правильно выполнила подвод, и клавишей Softkey НЕТ, если неправильно Если вы нажали Softkey ДА, то вам необходимо повторно подтвердить правильность позиции проверки с помощью кнопки согласия на станочном пульте Повторите описанные выше операции для всех осей, которые необходимо переместить в позицию проверки Положение позиции проверки задается производителем станка. Соблюдайте указания инструкции по обслуживанию станка 496 Ручное управление и наладка 1
