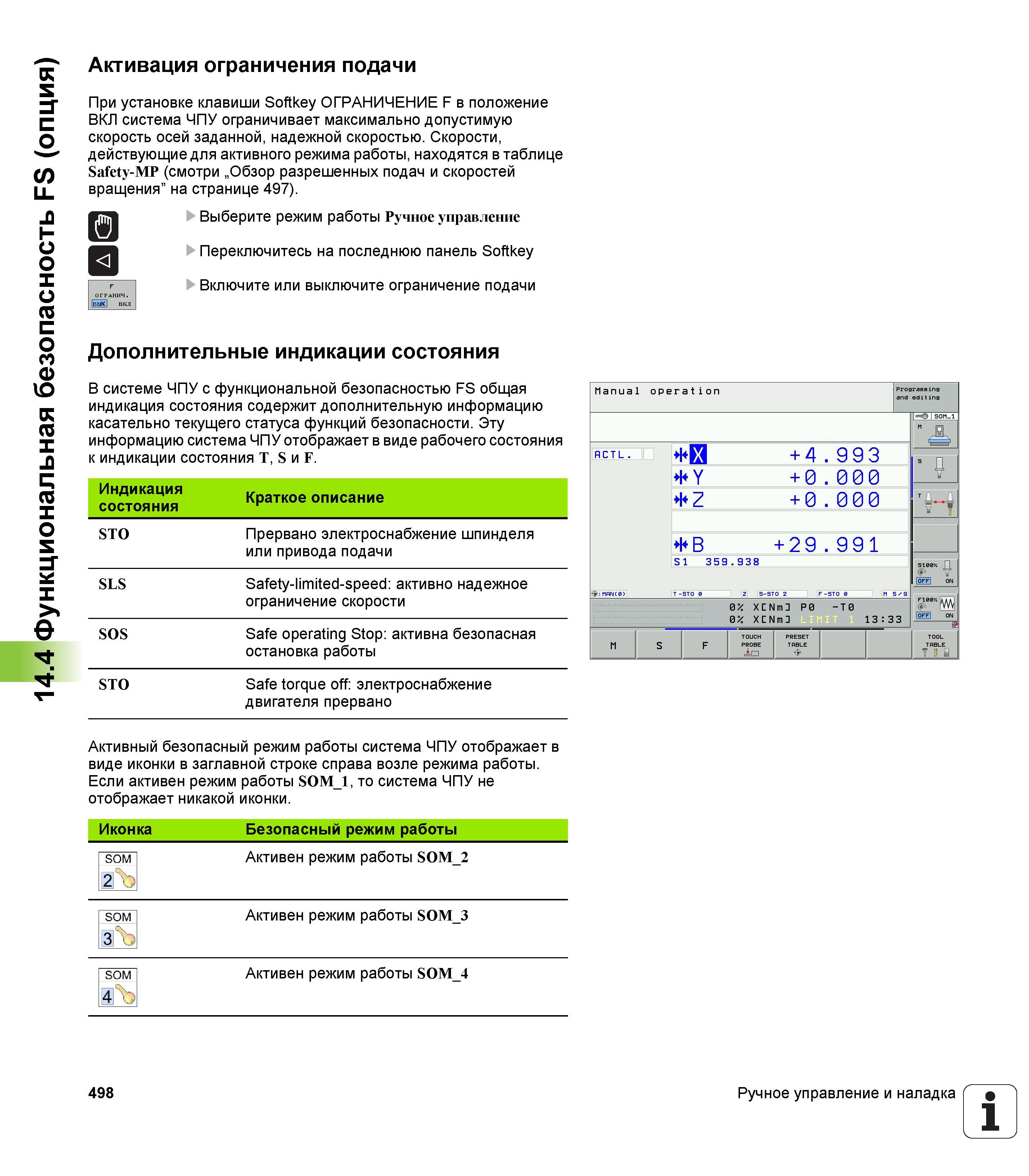

14.4 Функциональная безопасность FS (опция) Активация ограничения подачи При установке клавиши Softkey ОГРАНИЧЕНИЕ F в положение ВКЛ система ЧПУ ограничивает максимально допустимую скорость осей заданной, надежной скоростью. Скорости, действующие для активного режима работы, находятся в таблице Safety-MP (смотри „Обзор разрешенных подач и скоростей вращения” на странице 497). Выберите режим работы Ручное управление Переключитесь на последнюю панель Softkey Включите или выключите ограничение подачи Дополнительные индикации состояния В системе ЧПУ с функциональной безопасностью FS общая индикация состояния содержит дополнительную информацию касательно текущего статуса функций безопасности. Эту информацию система ЧПУ отображает в виде рабочего состояния к индикации состояния T, S и F. Индикация состояния Краткое описание STO Прервано электроснабжение шпинделя или привода подачи SLS Safety-limited-speed активно надежное ограничение скорости SOS Safe operating Stop активна безопасная остановка работы STO Safe torque off электроснабжение двигателя прервано Manual operation Programing and editing | S0M_1 HCTL . Ф0 +4.993 ФУ + 0.000 bZ +0.000 TH ФВ +29.991 SI 359.938 S100S П < Y |OFF| ON 0% X С N m D P 0 -T0 2X XHNm 13:33 Г°Щ |off| on S и s TOUCH PRESET Г PROBE TPBLE la II TOOL TPBLE Активный безопасный режим работы система ЧПУ отображает в виде иконки в заглавной строке справа возле режима работы. Если активен режим работы SOM_1, то система ЧПУ не отображает никакой иконки. Иконка Безопасный режим работы SOM Активен режим работы SOM_2 Активен режим работы SOM_3 Активен режим работы SOM_4 498 Ручное управление и наладка 1
