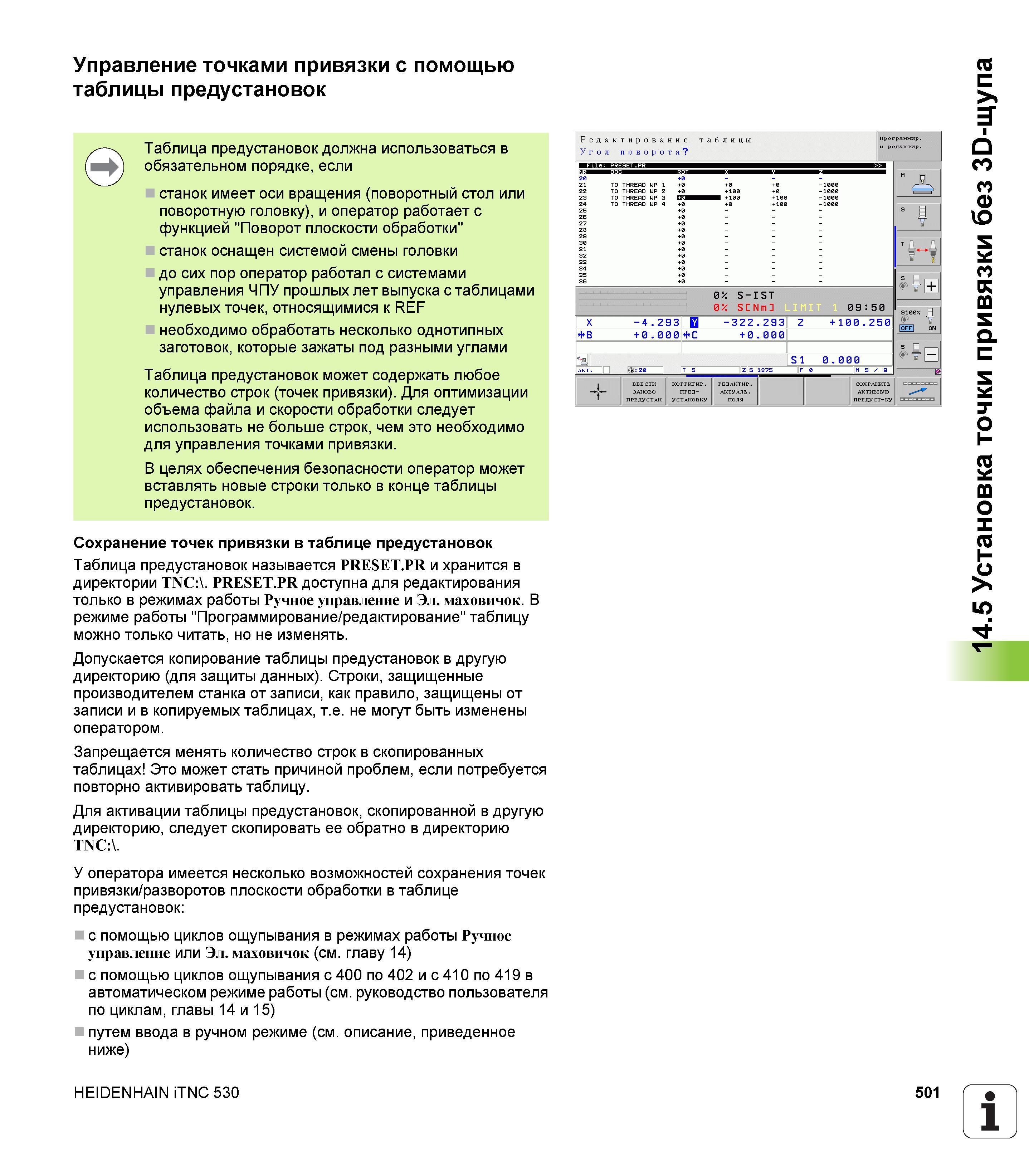

501 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.501

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 501 0501 Lab2u

Управление точками привязки с помощью таблицы предустановок Таблица предустановок должна использоваться в обязательном порядке, если станок имеет оси вращения (поворотный стол или поворотную головку), и оператор работает с функцией "Поворот плоскости обработки" станок оснащен системой смены головки до сих пор оператор работал с системами управления ЧПУ прошлых лет выпуска с таблицами нулевых точек, относящимися к REF необходимо обработать несколько однотипных заготовок, которые зажаты под разными углами Таблица предустановок может содержать любое количество строк (точек привязки). Для оптимизации объема файла и скорости обработки следует использовать не больше строк, чем это необходимо для управления точками привязки. В целях обеспечения безопасности оператор может вставлять новые строки только в конце таблицы предустановок. Сохранение точек привязки в таблице предустановок Таблица предустановок называется PRESET.PR и хранится в директории TNC:\. PRESET.PR доступна для редактирования только в режимах работы Ручное управление и Эл. маховичок. В режиме работы "Программирование/редактирование" таблицу можно только читать, но не изменять. Допускается копирование таблицы предустановок в другую директорию (для защиты данных). Строки, защищенные производителем станка от записи, как правило, защищены от записи и в копируемых таблицах, т.е. не могут быть изменены оператором. Запрещается менять количество строк в скопированных таблицах Это может стать причиной проблем, если потребуется повторно активировать таблицу. Для активации таблицы предустановок, скопированной в другую директорию, следует скопировать ее обратно в директорию TNC:\. У оператора имеется несколько возможностей сохранения точек привязки/разворотов плоскости обработки в таблице предустановок с помощью циклов ощупывания в режимах работы Ручное управление или Эл. маховичок (см. главу 14) с помощью циклов ощупывания с 400 по 402 и с 410 по 419 в автоматическом режиме работы (см. руководство пользователя по циклам, главы 14 и 15) путем ввода в ручном режиме (см. описание, приведенное ниже) HEIDENHAIN iTNC 530 501 1 14.5 Установка точки привязки без 30-щупа
