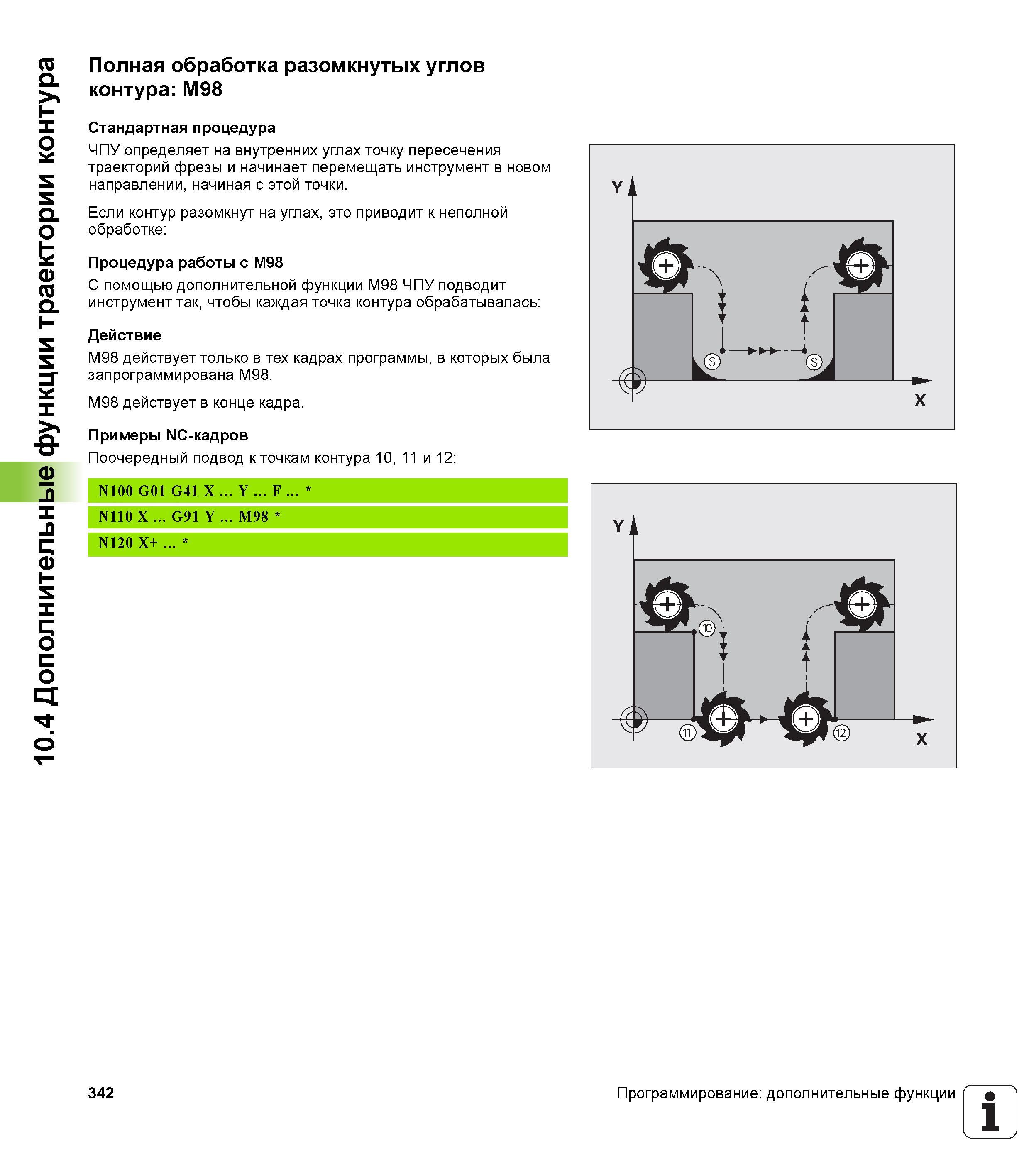

10.4 Дополнительные функции траектории контура Полная обработка разомкнутых углов контура M98 Стандартная процедура ЧПУ определяет на внутренних углах точку пересечения траекторий фрезы и начинает перемещать инструмент в новом направлении, начиная с этой точки. Если контур разомкнут на углах, это приводит к неполной обработке Процедура работы с M98 С помощью дополнительной функции M98 ЧПУ подводит инструмент так, чтобы каждая точка контура обрабатывалась Действие M98 действует только в тех кадрах программы, в которых была запрограммирована M98. M98 действует в конце кадра. Примеры NC-кадров Поочередный подвод к точкам контура 10, 11 и 12 342 Программирование дополнительные функции 1
