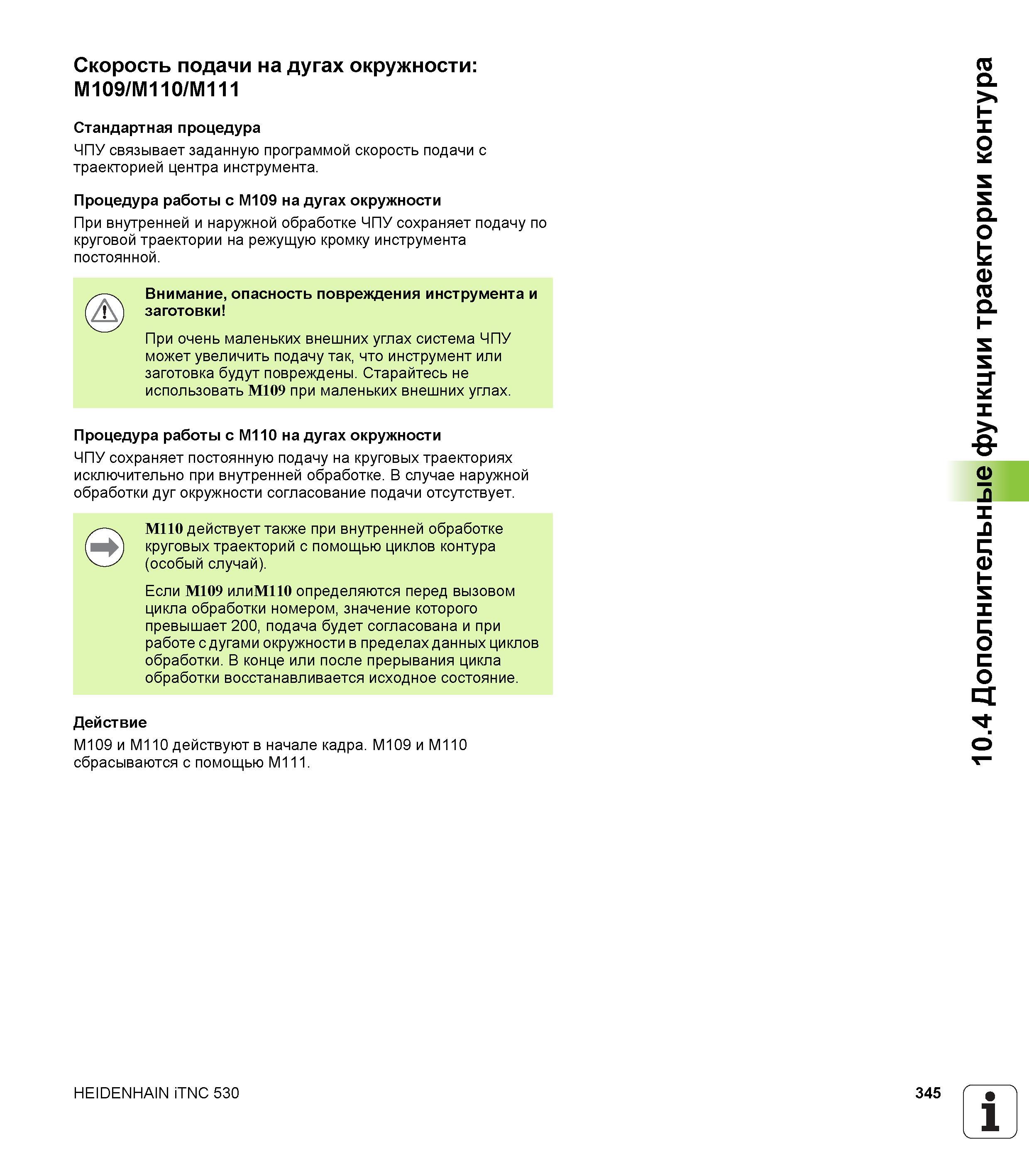

Скорость подачи на дугах окружности M109/M110/M111 Стандартная процедура ЧПУ связывает заданную программой скорость подачи с траекторией центра инструмента. Процедура работы с M109 на дугах окружности При внутренней и наружной обработке ЧПУ сохраняет подачу по круговой траектории на режущую кромку инструмента постоянной. Внимание, опасность повреждения инструмента и заготовки При очень маленьких внешних углах система ЧПУ может увеличить подачу так, что инструмент или заготовка будут повреждены. Старайтесь не использовать M109 при маленьких внешних углах. Процедура работы с М110 на дугах окружности ЧПУ сохраняет постоянную подачу на круговых траекториях исключительно при внутренней обработке. В случае наружной обработки дуг окружности согласование подачи отсутствует. M110 действует также при внутренней обработке круговых траекторий с помощью циклов контура (особый случай). Если M109 илиМ110 определяются перед вызовом цикла обработки номером, значение которого превышает 200, подача будет согласована и при работе с дугами окружности в пределах данных циклов обработки. В конце или после прерывания цикла обработки восстанавливается исходное состояние. Действие M109 и M110 действуют в начале кадра. M109 и M110 сбрасываются с помощью M111. HEIDENHAIN iTNC 530 345 1 10.4 Дополнительные функции траектории контура
