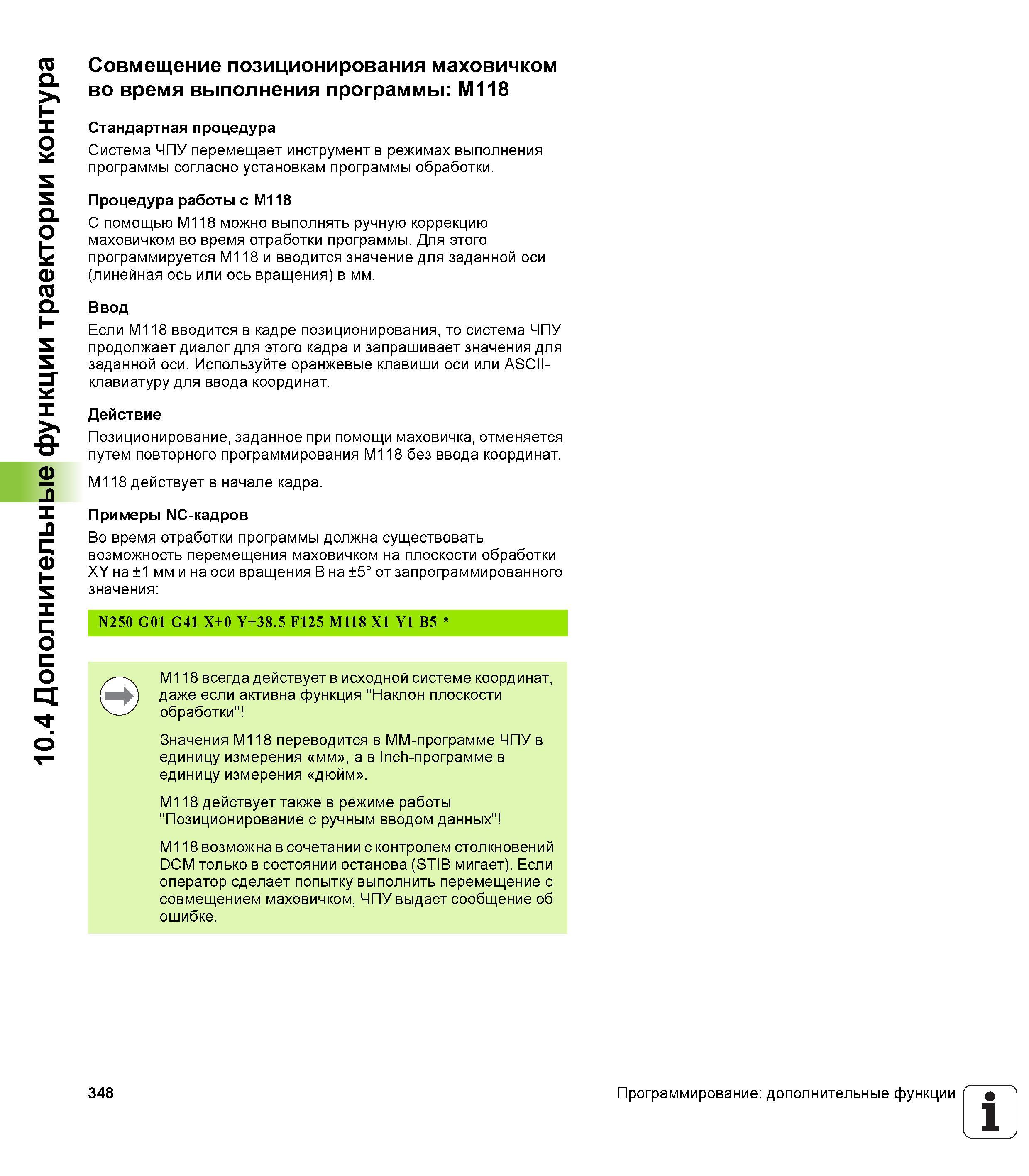

10.4 Дополнительные функции траектории контура Совмещение позиционирования маховичком во время выполнения программы M118 Стандартная процедура Система ЧПУ перемещает инструмент в режимах выполнения программы согласно установкам программы обработки. Процедура работы с M118 С помощью M118 можно выполнять ручную коррекцию маховичком во время отработки программы. Для этого программируется M118 и вводится значение для заданной оси (линейная ось или ось вращения) в мм. Ввод Если M118 вводится в кадре позиционирования, то система ЧПУ продолжает диалог для этого кадра и запрашивает значения для заданной оси. Используйте оранжевые клавиши оси или ASCII-клавиатуру для ввода координат. Действие Позиционирование, заданное при помощи маховичка, отменяется путем повторного программирования M118 без ввода координат. M118 действует в начале кадра. Примеры NC-кадров Во время отработки программы должна существовать возможность перемещения маховичком на плоскости обработки XY на ±1 мм и на оси вращения B на ±5° от запрограммированного значения N250 G01 G41 X+0 Y+38.5 F125 M118 X1 Y1 B5 M118 всегда действует в исходной системе координат, даже если активна функция "Наклон плоскости обработки" Значения M118 переводится в MM-программе ЧПУ в единицу измерения мм , а в Inch-программе в единицу измерения дюйм . M118 действует также в режиме работы "Позиционирование с ручным вводом данных" M118 возможна в сочетании с контролем столкновений DCM только в состоянии останова (STIB мигает). Если оператор сделает попытку выполнить перемещение с совмещением маховичком, ЧПУ выдаст сообщение об ошибке. 348 Программирование дополнительные функции 1
