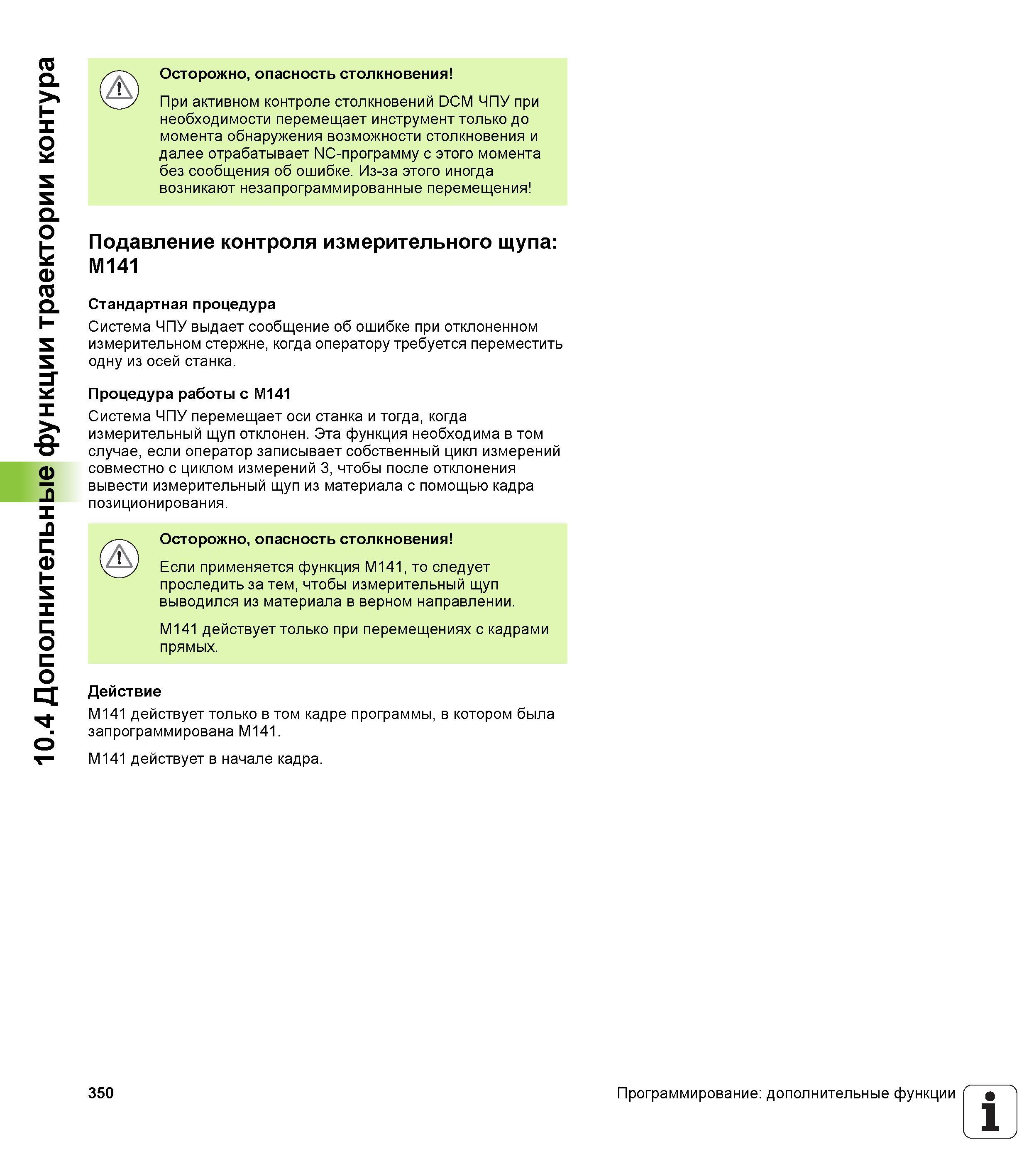

10.4 Дополнительные функции траектории контура Осторожно, опасность столкновения При активном контроле столкновений DCM ЧПУ при необходимости перемещает инструмент только до момента обнаружения возможности столкновения и далее отрабатывает NC-программу с этого момента без сообщения об ошибке. Из-за этого иногда возникают незапрограммированные перемещения Подавление контроля измерительного щупа M141 Стандартная процедура Система ЧПУ выдает сообщение об ошибке при отклоненном измерительном стержне, когда оператору требуется переместить одну из осей станка. Процедура работы с M141 Система ЧПУ перемещает оси станка и тогда, когда измерительный щуп отклонен. Эта функция необходима в том случае, если оператор записывает собственный цикл измерений совместно с циклом измерений 3, чтобы после отклонения вывести измерительный щуп из материала с помощью кадра позиционирования. Осторожно, опасность столкновения Если применяется функция M141, то следует проследить за тем, чтобы измерительный щуп выводился из материала в верном направлении. M141 действует только при перемещениях с кадрами прямых. Действие M141 действует только в том кадре программы, в котором была запрограммирована M141. M141 действует в начале кадра. 350 Программирование дополнительные функции 1
