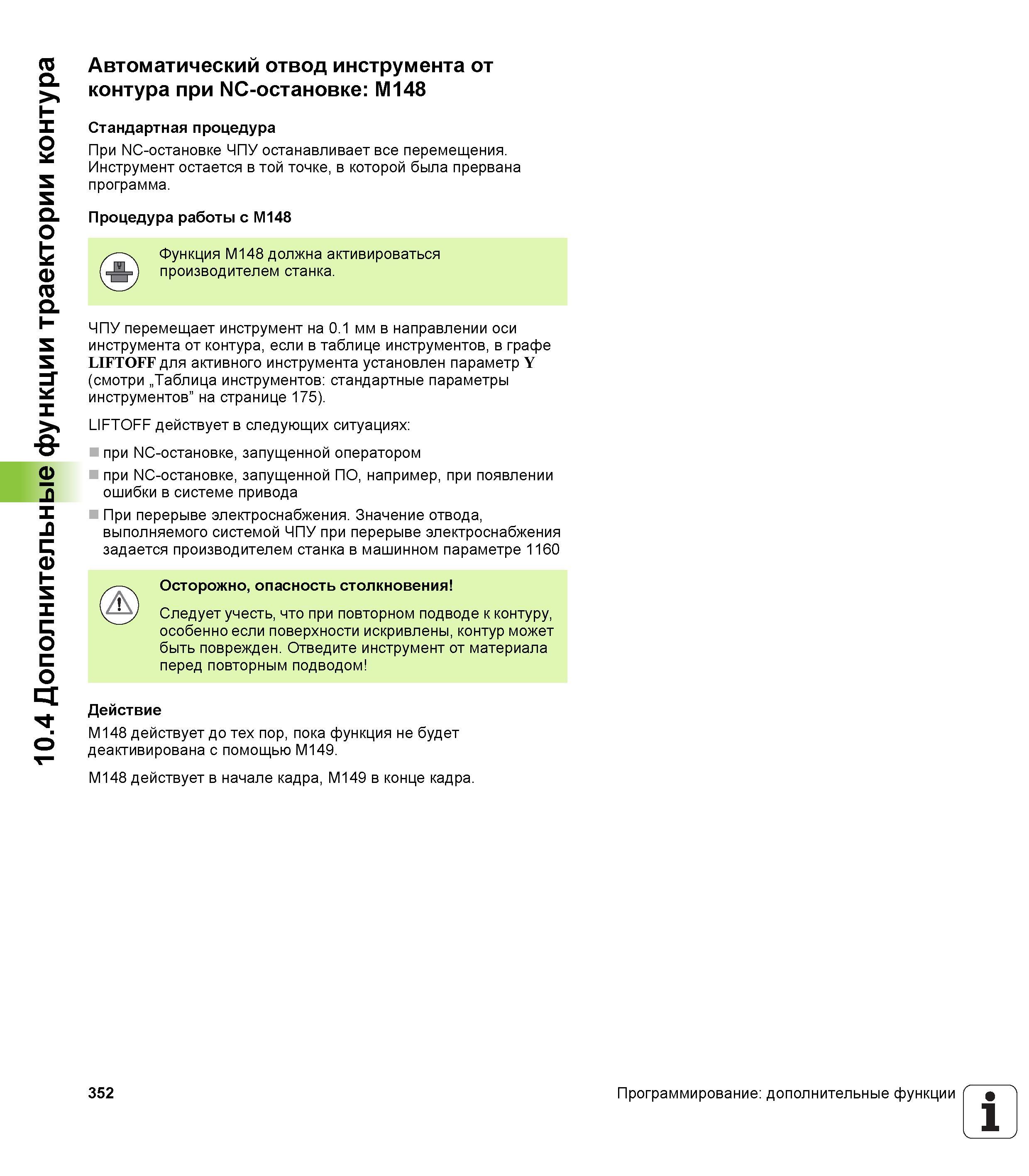

10.4 Дополнительные функции траектории контура Автоматический отвод инструмента от контура при NC-остановке M148 Стандартная процедура При NC-остановке ЧПУ останавливает все перемещения. Инструмент остается в той точке, в которой была прервана программа. Процедура работы с M148 Функция M148 должна активироваться производителем станка. ЧПУ перемещает инструмент на 0.1 мм в направлении оси инструмента от контура, если в таблице инструментов, в графе LIFTOFF для активного инструмента установлен параметр Y (смотри „Таблица инструментов стандартные параметры инструментов” на странице 175). LIFTOFF действует в следующих ситуациях при NC-остановке, запущенной оператором при NC-остановке, запущенной ПО, например, при появлении ошибки в системе привода При перерыве электроснабжения. Значение отвода, выполняемого системой ЧПУ при перерыве электроснабжения задается производителем станка в машинном параметре 1160 Осторожно, опасность столкновения Следует учесть, что при повторном подводе к контуру, особенно если поверхности искривлены, контур может быть поврежден. Отведите инструмент от материала перед повторным подводом Действие M148 действует до тех пор, пока функция не будет деактивирована с помощью M149. M148 действует в начале кадра, M149 в конце кадра. 352 Программирование дополнительные функции 1
