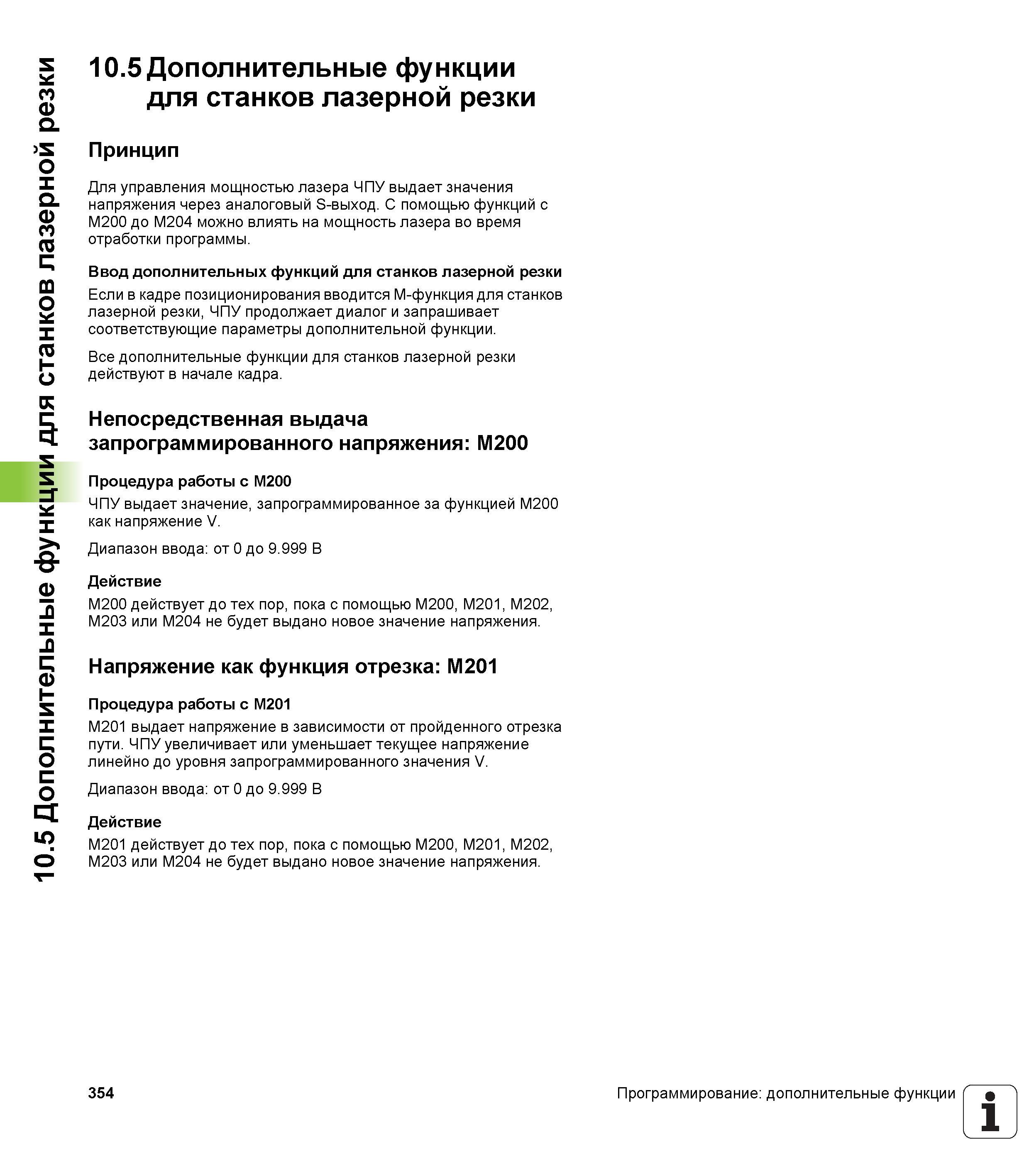

354 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.354

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 354 0354 Lab2u

10.5 Дополнительные функции для станков лазерной резки 10.5 Дополнительные функции для станков лазерной резки Принцип Для управления мощностью лазера ЧПУ выдает значения напряжения через аналоговый S-выход. C помощью функций с M200 до M204 можно влиять на мощность лазера во время отработки программы. Ввод дополнительных функций для станков лазерной резки Если в кадре позиционирования вводится M-функция для станков лазерной резки, чПу продолжает диалог и запрашивает соответствующие параметры дополнительной функции. Все дополнительные функции для станков лазерной резки действуют в начале кадра. Непосредственная выдача запрограммированного напряжения M200 Процедура работы с M200 ЧПУ выдает значение, запрограммированное за функцией M200 как напряжение V. Диапазон ввода от 0 до 9.999 В Действие M200 действует до тех пор, пока с помощью M200, M201, M202, M203 или M204 не будет выдано новое значение напряжения. Напряжение как функция отрезка M201 Процедура работы с M201 M201 выдает напряжение в зависимости от пройденного отрезка пути. ЧПУ увеличивает или уменьшает текущее напряжение линейно до уровня запрограммированного значения V. Диапазон ввода от 0 до 9.999 В Действие M201 действует до тех пор, пока с помощью M200, M201, M202, M203 или M204 не будет выдано новое значение напряжения. 354 Программирование дополнительные функции 1
