HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)




339 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.339
339 Не учитывать точки при отработке неоткорректированных кадров прямых М124 Стандартная процедура ЧПУ отрабатывает все кадры прямых, введенные в акт Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 339

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 339 0339 Lab2u

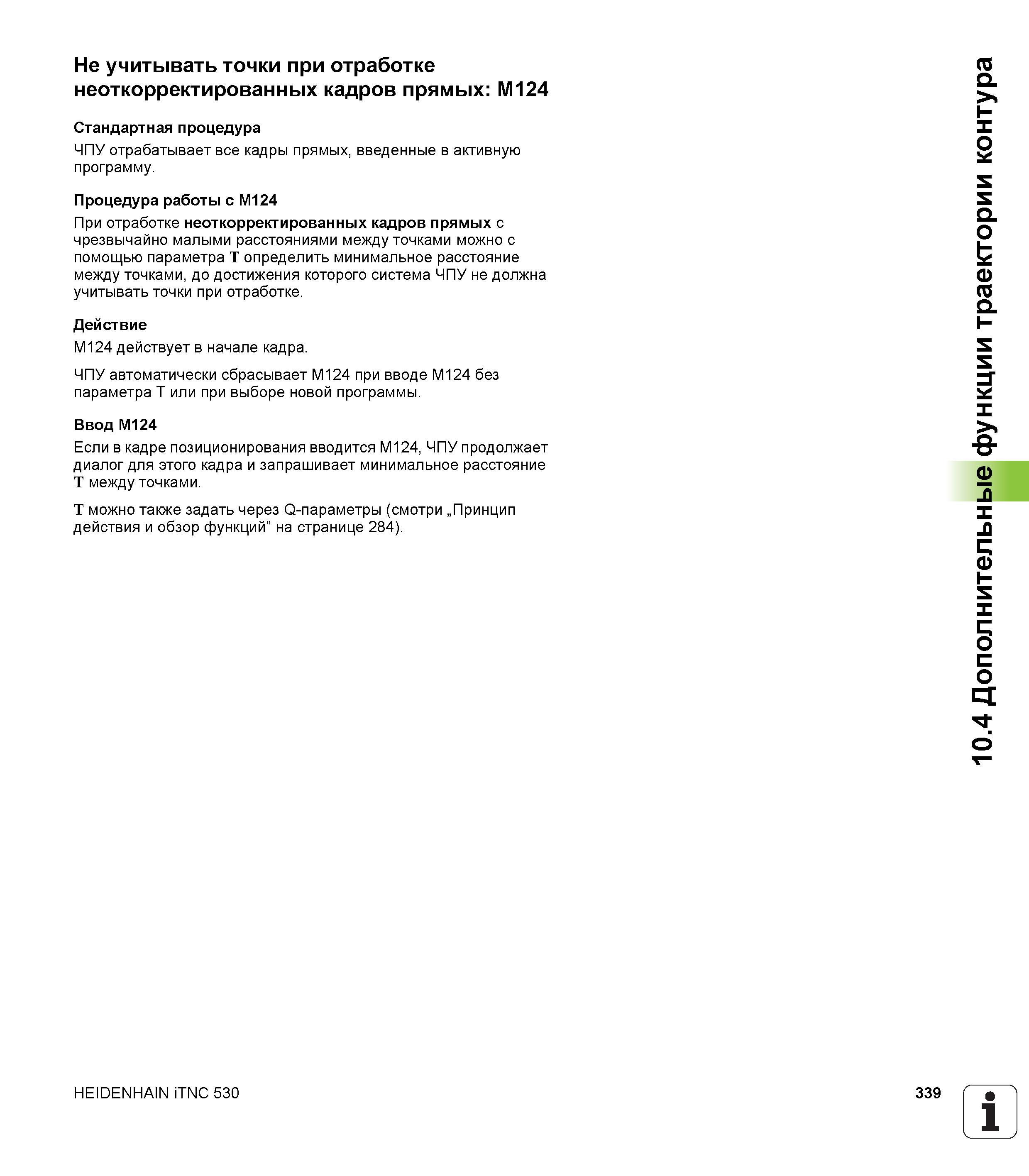

Не учитывать точки при отработке неоткорректированных кадров прямых М124 Стандартная процедура ЧПУ отрабатывает все кадры прямых, введенные в активную программу. Процедура работы с M124 При отработке неоткорректированных кадров прямых с чрезвычайно малыми расстояниями между точками можно с помощью параметра T определить минимальное расстояние между точками, до достижения которого система ЧПУ не должна учитывать точки при отработке. Действие M124 действует в начале кадра. ЧПУ автоматически сбрасывает M124 при вводе M124 без параметра Т или при выборе новой программы. Ввод M124 Если в кадре позиционирования вводится M124, ЧПУ продолжает диалог для этого кадра и запрашивает минимальное расстояние T между точками. T можно также задать через Q-параметры (смотри „Принцип действия и обзор функций” на странице 284). HEIDENHAIN iTNC 530 339 1 10.4 Дополнительные функции траектории контура
