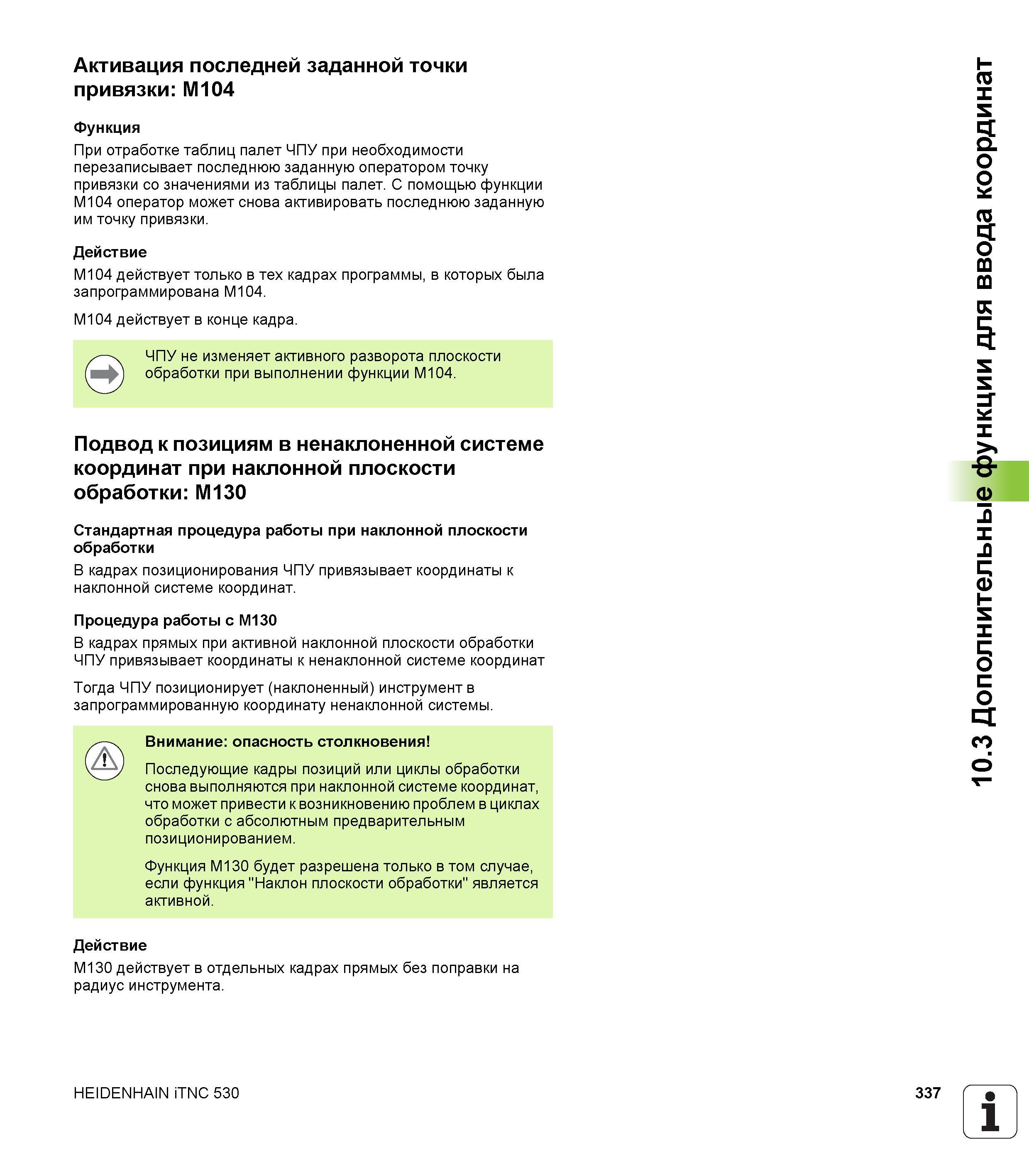

Активация последней заданной точки привязки M104 Функция При отработке таблиц палет ЧПУ при необходимости перезаписывает последнюю заданную оператором точку привязки со значениями из таблицы палет. С помощью функции M104 оператор может снова активировать последнюю заданную им точку привязки. Действие M104 действует только в тех кадрах программы, в которых была запрограммирована M104. M104 действует в конце кадра. ЧПУ не изменяет активного разворота плоскости обработки при выполнении функции М104. Подвод к позициям в ненаклоненной системе координат при наклонной плоскости обработки M130 Стандартная процедура работы при наклонной плоскости обработки В кадрах позиционирования ЧПУ привязывает координаты к наклонной системе координат. Процедура работы с M130 В кадрах прямых при активной наклонной плоскости обработки ЧПУ привязывает координаты к ненаклонной системе координат Тогда ЧПУ позиционирует (наклоненный) инструмент в запрограммированную координату ненаклонной системы. Внимание опасность столкновения Последующие кадры позиций или циклы обработки снова выполняются при наклонной системе координат, что может привести к возникновению проблем в циклах обработки с абсолютным предварительным позиционированием. Функция M130 будет разрешена только в том случае, если функция "Наклон плоскости обработки" является активной. Действие M130 действует в отдельных кадрах прямых без поправки на радиус инструмента. HEIDENHAIN iTNC 530 337 1 10.3 Дополнительные функции для ввода координат
