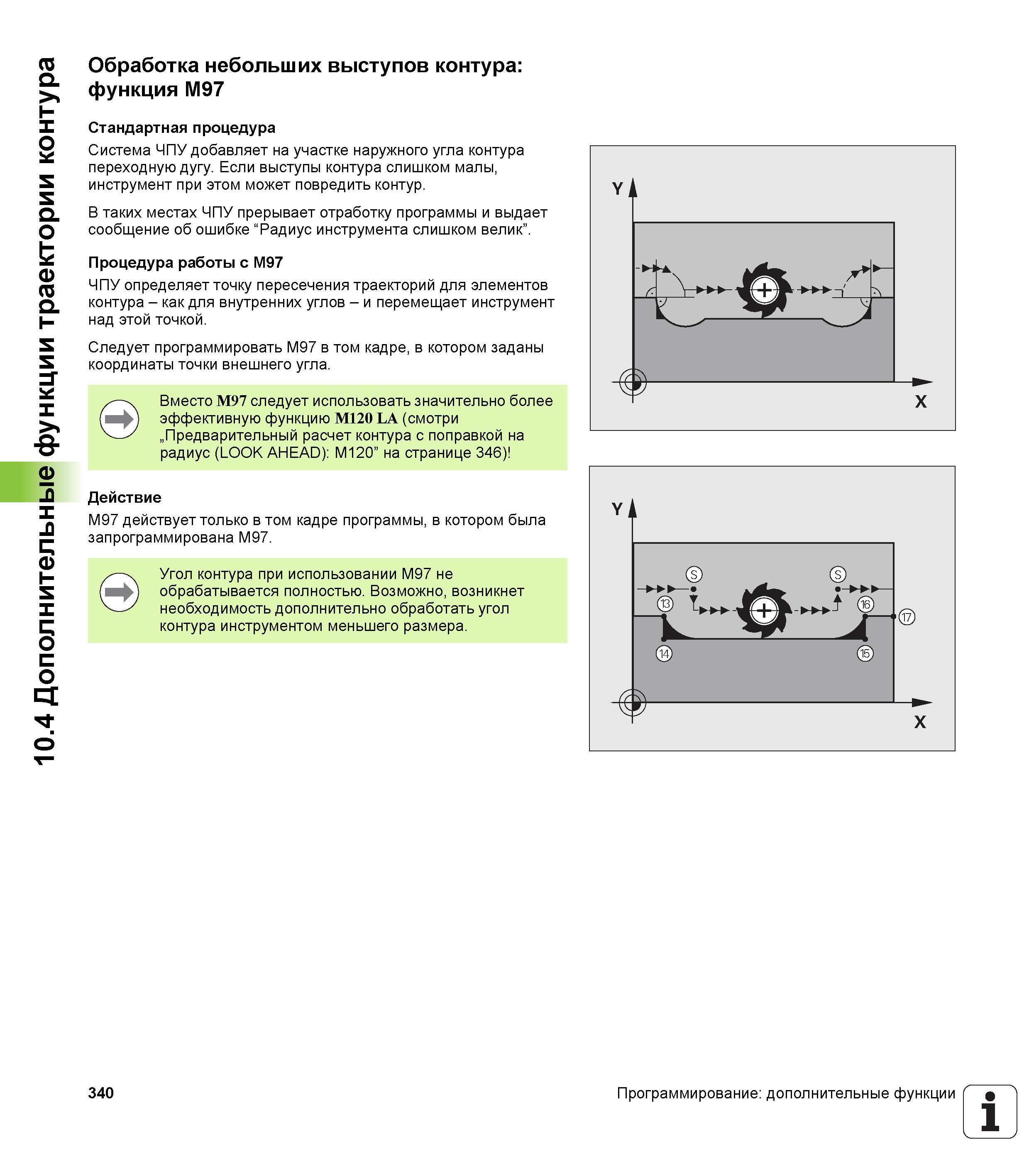

10.4 Дополнительные функции траектории контура Обработка небольших выступов контура функция M97 Стандартная процедура Система ЧПУ добавляет на участке наружного угла контура переходную дугу. Если выступы контура слишком малы, инструмент при этом может повредить контур. В таких местах ЧПУ прерывает отработку программы и выдает сообщение об ошибке “Радиус инструмента слишком велик”. Процедура работы с M97 ЧПУ определяет точку пересечения траекторий для элементов контура - как для внутренних углов - и перемещает инструмент над этой точкой. Следует программировать M97 в том кадре, в котором заданы координаты точки внешнего угла. Вместо M97 следует использовать значительно более эффективную функцию M120 LA (смотри „Предварительный расчет контура с поправкой на радиус (LOOK AHEAD) M120” на странице 346) Действие M97 действует только в том кадре программы, в котором была запрограммирована M97. Угол контура при использовании M97 не обрабатывается полностью. Возможно, возникнет необходимость дополнительно обработать угол контура инструментом меньшего размера. 340 Программирование дополнительные функции 1
