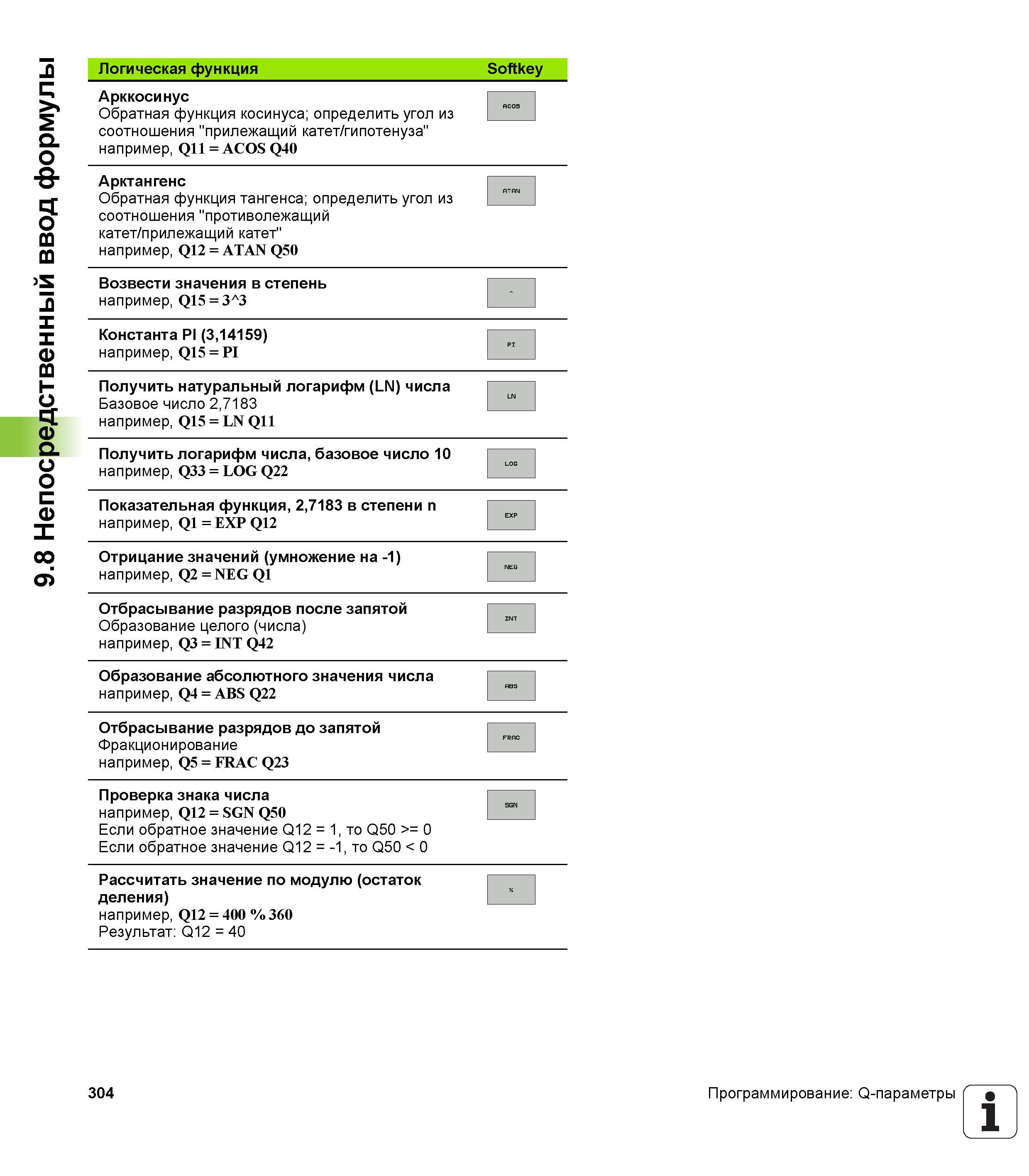

9.8 Непосредственный ввод формулы Логическая функция Softkey Арккосинус Обратная функция косинуса; определить угол из соотношения "прилежащий катет/гипотенуза" например, Q11 = ACOS Q40 осоз Арктангенс Обратная функция тангенса; определить угол из ОТ ON соотношения "противолежащий катет/прилежащий катет" например, Q12 = ATAN Q50 Возвести значения в степень например, Q15 = 3Л3 Константа Pl (3,14159) например, Q15 = PI Получить натуральный логарифм (LN) числа Базовое число 2,7183 например, Q15 = LN Q11 Получить логарифм числа, базовое число 10 например, Q33 = LOG Q22 Показательная функция, 2,7183 в степени n например, Q1 = EXP Q12 Отрицание значений (умножение на -1) например, Q2 = NEG Q1 Отбрасывание разрядов после запятой Образование целого (числа) например, Q3 = INT Q42 Образование абсолютного значения числа например, Q4 = ABS Q22 Отбрасывание разрядов до запятой Фракционирование например, Q5 = FRAC Q23 Проверка знака числа например, Q12 = SGN Q50 Если обратное значение Q12 = 1, то Q50 >= 0 Если обратное значение Q12 = -1, то Q50 < 0 Рассчитать значение по модулю (остаток деления) например, Q12 = 400 % 360 Результат Q12 = 40 304 Программирование Q-параметры 1
